申请日2018.07.18
公开(公告)日2019.02.15
IPC分类号B01F7/18; B01F3/20
摘要
本实用新型公开了一种污水处理加药用配药器，所述粉碎组件包括伺服电机、第一转动块、连接杆、转盘、滚珠、第一转轴、卡板、卡槽、过滤板、通孔、存放盒和卡孔，所述伺服电机通过螺栓固定在粉碎箱体的顶部中心处，所述第一转轴的顶端穿过粉碎箱体顶部通过联轴器与伺服电机的输出轴连接，所述第一转轴的底端通过焊接与转盘顶部中心处连接，所述转盘的底部开设有卡槽，所述卡板的一侧开设有若干个卡孔，所述卡板的外侧通过焊接与卡槽固定连接，所述卡槽与卡孔之间对应卡孔位置处放置有滚珠，所述粉碎箱体的对应两侧内壁均开设有通孔，该配药器，有利于时提高药品粉碎的效率，同时有利于控制滴液的进液量，防止进液过多。
权利要求书
1.一种污水处理加药用配药器，包括粉碎箱体(1)、粉碎组件(2)、电子计量秤(3)、混合箱体(4)、混合进液组件(5)和节流机构(6)，其特征在于：所述粉碎箱体(1)上安装有粉碎组件(2)，所述粉碎箱体(1)的一侧通过电子计量秤(3)与混合箱体(4)连接，所述混合箱体(4)上安装有混合进液组件(5)，所述混合进液组件(5)上安装有节流机构(6);

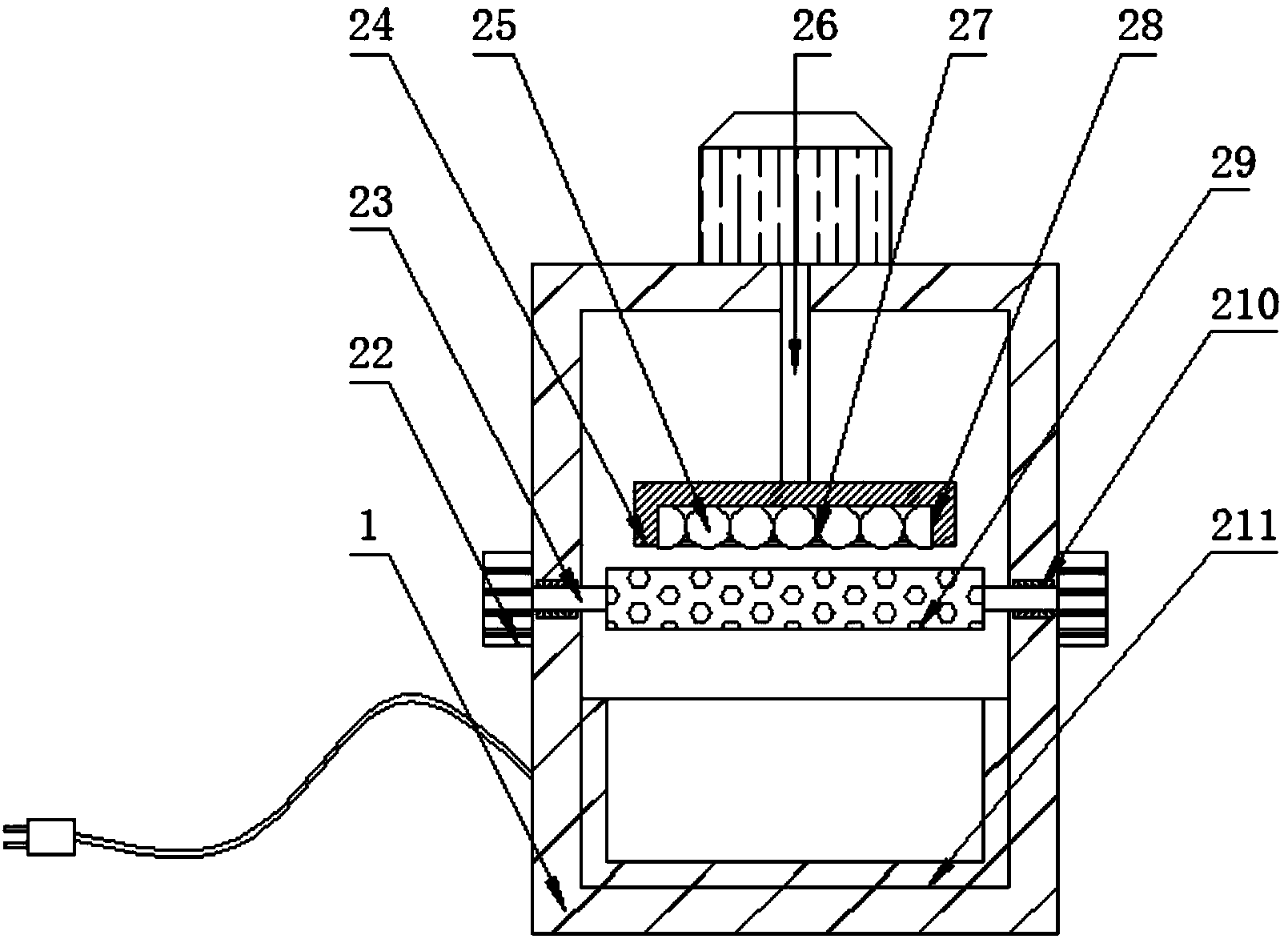

所述粉碎组件(2)包括伺服电机(21)、第一转动块(22)、连接杆(23)、转盘(24)、滚珠(25)、第一转轴(26)、卡板(27)、卡槽(28)、过滤板(29)、通孔(210)、存放盒(211)和卡孔(212)，所述伺服电机(21)通过螺栓固定在粉碎箱体(1)的顶部中心处，所述第一转轴(26)的顶端穿过粉碎箱体(1)顶部通过联轴器与伺服电机(21)的输出轴连接，所述第一转轴(26)的底端通过焊接与转盘(24)顶部中心处连接，所述转盘(24)的底部开设有卡槽(28)，所述卡板(27)的一侧开设有若干个卡孔(212)，所述卡板(27)的外侧通过焊接与卡槽(28)固定连接，所述卡槽(28)与卡孔(212)之间对应卡孔(212)位置处放置有滚珠(25)，所述粉碎箱体(1)的对应两侧内壁均开设有通孔(210)，所述第一转动块(22)设置在粉碎箱体(1)外侧对应通孔(210)的位置处，所述第一转动块(22)的一侧粘接有连接杆(23)，且连接杆(23)穿过通孔(210)与粉碎箱体(1)内部空气接触，所述连接杆(23)之间通过过滤板(29)连接，所述粉碎箱体(1)的底部内壁放置有存放盒(211);
所述混合进液组件(5)包括旋转电机(51)、刻度条(52)、搅拌棒(53)、第二转轴(54)和进液管(55)，所述混合箱体(4)的顶部中心处通过螺栓固定有旋转电机(51)，所述第二转轴(54)的顶端穿过混合箱体(4)顶部通过联轴器与旋转电机(51)的输出轴连接，所述第二转轴(54)上等距离粘接有若干个搅拌棒(53)，所述混合箱体(4)的外侧一端贴合有刻度条(52)，所述混合箱体(4)的顶部位于旋转电机(51)一侧位置处通过法兰连接有进液管(55);
所述节流机构(6)包括环形套筒(61)、凹槽(62)、第二转动块(63)、连接轴(64)、凸块(65)和节流板(66)，所述进液管(55)的外侧套接有环形套筒(61)，所述环形套筒(61)的内壁一侧开设有凹槽(62)，所述环形套筒(61)的外侧设置有第二转动块(63)，所述第二转动块(63)的一侧通过连接轴(64)穿过环形套筒(61)内壁与节流板(66)连接，所述节流板(66)位于环形套筒(61)的内部，所述节流板(66)的外径等于环形套筒(61)的内径，所述节流板(66)的一侧粘接有凸块(65)，所述凸块(65)与凹槽(62)配合使用。
2.根据权利要求1所述的污水处理加药用配药器，其特征在于：所述粉碎箱体(1)的一侧通过铰链活动连接有箱门(11)。
3.根据权利要求1所述的污水处理加药用配药器，其特征在于：所述过滤板(29)通过强力胶与连接杆(23)粘接。
4.根据权利要求1所述的污水处理加药用配药器，其特征在于：所述连接杆(23)的外侧套接轴承与通孔(210)连接。
5.根据权利要求1所述的污水处理加药用配药器，其特征在于：所述混合箱体(4)的顶部位于旋转电机(51)另一侧设置有进料口。
说明书
一种污水处理加药用配药器
技术领域
本实用新型涉及污水处理加药用配药器设备技术领域，具体为一种污水处理加药用配药器。
背景技术
对于污水处理一般都是通过药物进行配药后进行投放处理，药物的配置需要用到配药器。但是一般的配药器在粉碎药品方面，都是通过人工进行捣碎，效率不高，同时当药品进行混合时，在最后滴液的过程中，没法降低进液的速度，很可能造成液体药物配量过多，针对这种缺陷，所以我们设计一种污水处理加药用配药器，来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种污水处理加药用配药器，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本实用新型提供如下技术方案：一种污水处理加药用配药器，包括粉碎箱体、粉碎组件、电子计量秤、混合箱体、混合进液组件和节流机构，所述粉碎箱体上安装有粉碎组件，所述粉碎箱体的一侧通过电子计量秤与混合箱体连接，所述混合箱体上安装有混合进液组件，所述混合进液组件上安装有节流机构;
所述粉碎组件包括伺服电机、第一转动块、连接杆、转盘、滚珠、第一转轴、卡板、卡槽、过滤板、通孔、存放盒和卡孔，所述伺服电机通过螺栓固定在粉碎箱体的顶部中心处，所述第一转轴的顶端穿过粉碎箱体顶部通过联轴器与伺服电机的输出轴连接，所述第一转轴的底端通过焊接与转盘顶部中心处连接，所述转盘的底部开设有卡槽，所述卡板的一侧开设有若干个卡孔，所述卡板的外侧通过焊接与卡槽固定连接，所述卡槽与卡孔之间对应卡孔位置处放置有滚珠，所述粉碎箱体的对应两侧内壁均开设有通孔，所述第一转动块设置在粉碎箱体外侧对应通孔的位置处，所述第一转动块的一侧粘接有连接杆，且连接杆穿过通孔与粉碎箱体内部空气接触，所述连接杆之间通过过滤板连接，所述粉碎箱体的底部内壁放置有存放盒;
所述混合进液组件包括旋转电机、刻度条、搅拌棒、第二转轴和进液管，所述混合箱体的顶部中心处通过螺栓固定有旋转电机，所述第二转轴的顶端穿过混合箱体顶部通过联轴器与旋转电机的输出轴连接，所述第二转轴上等距离粘接有若干个搅拌棒，所述混合箱体的外侧一端贴合有刻度条，所述混合箱体的顶部位于旋转电机一侧位置处通过法兰连接有进液管;
所述节流机构包括环形套筒、凹槽、第二转动块、连接轴、凸块和节流板，所述进液管的外侧套接有环形套筒，所述环形套筒的内壁一侧开设有凹槽，所述环形套筒的外侧设置有第二转动块，所述第二转动块的一侧通过连接轴穿过环形套筒内壁与节流板连接，所述节流板位于环形套筒的内部，所述节流板的外径等于环形套筒的内径，所述节流板的一侧粘接有凸块，所述凸块与凹槽配合使用。
进一步的，所述粉碎箱体的一侧通过铰链活动连接有箱门。
进一步的，所述过滤板通过强力胶与连接杆粘接。
进一步的，所述连接杆的外侧套接轴承与通孔连接。
进一步的，所述混合箱体的顶部位于旋转电机另一侧设置有进料口
与现有技术相比，本实用新型所达到的有益效果是：该配药器，当设备通电时，过滤板的初始位置处于水平状态，将需要粉碎的药品放置在过滤板上，再将伺服电机上的控制开关打开，使伺服电机工作，带动第一转轴转动，从而带动转盘转动，通过转盘带动滚珠进行滚动，对药品进行粉碎，粉碎的药品通过过滤板掉落到存放盒中，由于粉碎后呈块状的药品留在过滤板上，继续进行粉碎，粉碎完毕后，关闭伺服电机上的控制开关，转动第一转动块，通过连接杆带动过滤板转动倾斜，再人工通过毛刷将过滤板上剩余的药品粉末，刷到存放盒，进行收集，该过程，有利于提高药品的粉碎效率;节流板的初始位置，节流板与环形套筒内部空间呈垂直状态，节流板的外侧不与环形套筒内壁接触，同时凸块脱离凹槽的内部，液体药液通过进液管进入到混合箱体中，通过刻度条观察药液的进给量，当需要进行滴液时，转动第二转动块，通过连接轴带动节流板转动，使节流板与环形套筒内部空间呈平行状态，同时使凸块进入到凹槽内部，且凸块的一侧与凹槽一侧接触，且节流板的外侧与环形套筒内壁接触，液体通过节流板进行节流，降低流速，进行滴液，有利于控制滴液的量，防止进液过多;当设备通电时，将粉碎后的药品经过电子计量秤进行称量，再通过进料口导入到混合箱体中，再将液体药液通过进液管加入到混合箱体中，打开旋转电机上的控制开关，使旋转电机带动第二转轴转动，从而带动搅拌棒进行搅拌，有利于使药品充分溶合。
