申请日2018.07.18
公开(公告)日2019.02.22
IPC分类号B01D29/35; B01D29/03; B01D29/56; B01D29/92
摘要
本实用新型公开了一种防止异味发散的餐饮废水过滤装置，包括隔气环，所述隔气环包括环体和底盖，所述环体的后表面和底盖的前表面通过螺钉固定连接在一起，所述隔气环的内壁的内侧固定连接有轴承，所述轴承的外壁固定连接有隔气板，所述隔气环的下端固定连接有连管，所述连管的外壁的下部螺接有过滤管，所述过滤管的左侧面的中部固定连接有收集箱，所述收集箱的上表面的中部固定连接有收集管，本实用新型设计合理，使用便捷，结构简单，无需电能，可有效的过滤出餐饮废水中的污物，同时能够自动关闭排水管道，防止异味扩散，因此，适合广泛使用。
权利要求书

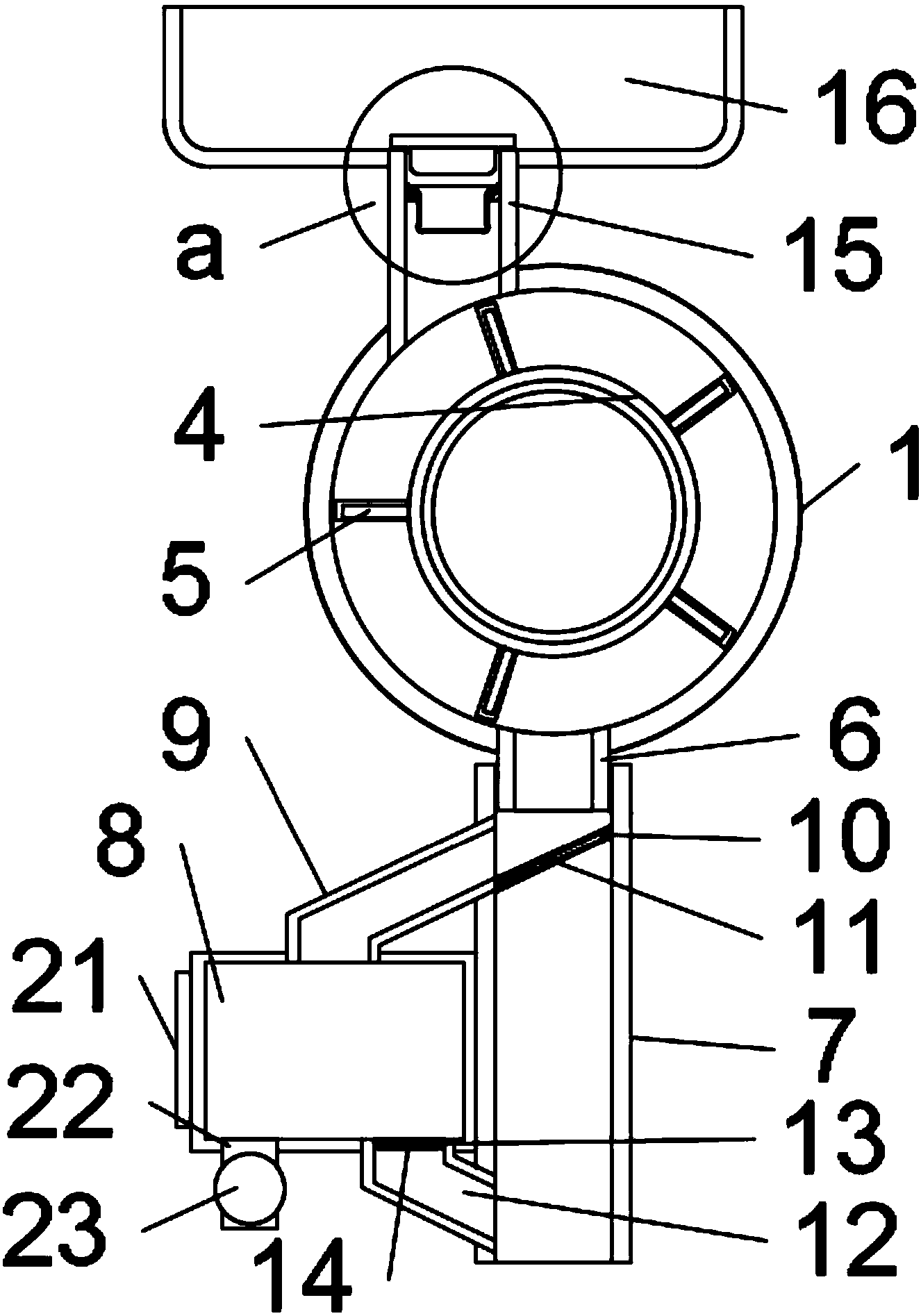

1.一种防止异味发散的餐饮废水过滤装置，其特征在于：包括隔气环(1)，所述隔气环(1)包括环体(2)和底盖(3)，所述环体(2)的后表面和底盖(3)的前表面通过螺钉固定连接在一起，所述隔气环(1)的内壁的内侧固定连接有轴承(4)，所述轴承(4)的外壁固定连接有隔气板(5)，所述隔气环(1)的下端固定连接有连管(6)，所述连管(6)的外壁的下部螺接有过滤管(7)，所述过滤管(7)的左侧面的中部固定连接有收集箱(8)，所述收集箱(8)的上表面的中部固定连接有收集管(9)，所述收集管(9)的上端固定连接过滤管(7)的左侧面的上部，所述过滤管(7)的上侧内壁固定连接有第一固定环(10)，所述第一固定环(10)的内壁固定连接有第一过滤网(11)，所述收集箱(8)的下表面的右侧固定连接有排水管(12)，所述排水管(12)的底端固定连接过滤管(7)的左侧面的下部，所述排水管(12)的上端内壁固定连接有第二固定环(13)，所述第二固定环(13)的内壁固定连接有第二过滤网(14)。
2.根据权利要求1所述的一种防止异味发散的餐饮废水过滤装置，其特征在于：所述隔气板(5)的外壁固定连接有橡胶套(20)。
3.根据权利要求1所述的一种防止异味发散的餐饮废水过滤装置，其特征在于：所述隔气环(1)的上部的左侧固定连接有进水管(15)，所述进水管(15)的上端固定连接有水槽(16)，所述进水管(15)的上端内壁插接有胶塞(17)。
4.根据权利要求3所述的一种防止异味发散的餐饮废水过滤装置，其特征在于：所述进水管(15)的上部内壁固定连接有限位环(18)，所述限位环(18)的下表面卡接有过滤罩(19)。
5.根据权利要求1所述的一种防止异味发散的餐饮废水过滤装置，其特征在于：所述收集箱(8)的左侧面固定连接有电热板(21)，所述电热板(21)电连接外部电源。
6.根据权利要求1所述的一种防止异味发散的餐饮废水过滤装置，其特征在于：所述收集箱(8)的下表面的左侧固定连接有排污管(22)，所述排污管(22)的中部固定安装有阀门(23)。
说明书
一种防止异味发散的餐饮废水过滤装置
技术领域
本实用新型涉及废水过滤技术领域，具体为一种防止异味发散的餐饮废水过滤装置。
背景技术
随着城市及城市化的发展、宾馆、酒店、食堂的规模日益扩大，数量日益增多，随之产生的餐饮废水量越来越大，大量的餐饮污水必须经过过滤，居民的生活才不会受到污染的问题，而现有的餐饮废水净化装置，不具有密封性，异味易扩散，而一些具有防异味扩散功能的过滤装置，结构复杂，使用维护不便，成本较高，并且，大多需要使用电能，不能在停电的情况下使用，因此，特提出本实用新型。
实用新型内容
本实用新型的目的在于提供一种防止异味发散的餐饮废水过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种防止异味发散的餐饮废水过滤装置，包括隔气环，所述隔气环包括环体和底盖，所述环体的后表面和底盖的前表面通过螺钉固定连接在一起，所述隔气环的内壁的内侧固定连接有轴承，所述轴承的外壁固定连接有隔气板，所述隔气环的下端固定连接有连管，所述连管的外壁的下部螺接有过滤管，所述过滤管的左侧面的中部固定连接有收集箱，所述收集箱的上表面的中部固定连接有收集管，所述收集管的上端固定连接过滤管的左侧面的上部，所述过滤管的上侧内壁固定连接有第一固定环，所述第一固定环的内壁固定连接有第一过滤网，所述收集箱的下表面的右侧固定连接有排水管，所述排水管的底端固定连接过滤管的左侧面的下部，所述排水管的上端内壁固定连接有第二固定环，所述第二固定环的内壁固定连接有第二过滤网。
较优的，所述隔气板的外壁固定连接有橡胶套。
较优的，所述隔气环的上部的左侧固定连接有进水管，所述进水管的上端固定连接有水槽，所述进水管的上端内壁插接有胶塞。
较优的，所述进水管的上部内壁固定连接有限位环，所述限位环的下表面卡接有过滤罩。
较优的，所述收集箱的左侧面固定连接有电热板，所述电热板电连接外部电源。
较优的，所述收集箱的下表面的左侧固定连接有排污管，所述排污管的中部固定安装有阀门。
与现有技术相比，本实用新型的有益效果是：本实用新型通过在隔气环的内壁的内侧固定连接有轴承，在轴承的外壁固定连接有隔气板，隔气板可在隔气环内自由转动，从而可进行排污水，隔气板与隔气环内壁过渡配合，从而达到密封隔气环，防止异味扩散的目的，在隔气环的下端固定连接有连管，连管的外壁的下部螺接有过滤管，过滤管的左侧面的中部固定连接有收集箱，收集箱的上部和下部分别固定连接有收集管和排水管，在过滤管的上部固定安装第一过滤网，第一过滤网使污物由收集管进入收集箱内，在排水管的上端内壁固定安装第二过滤网，从而防止污物流出收集箱，从而到达过滤的目的，本实用新型设计合理，使用便捷，结构简单，无需电能，可有效的过滤出餐饮废水中的污物，同时能够自动关闭排水管道，防止异味扩散，因此，适合广泛使用。
