申请日2018.03.20
公开(公告)日2019.03.08
IPC分类号C02F1/00
摘要
本实用新型公开了带有酸碱检测的水处理加药罐，属于加药设备，旨在提供能够带酸碱检测的全自动的加药装置，其技术方案要点是先将物料放在计量投加机构中，通过计量投加机构入口处的过滤网能够过滤物料中较大、不容易搅拌的颗粒，然后再将料均匀的输送给料斗，料斗将物料送入一体式罐体，并且一体式罐体内的废液从排污管道中排出。然后经过料斗中的物料再投入罐体中，然后工作人员摇动摇杆，丝杆转动，丝杆与螺母螺纹连接带动螺母向下移动，带动酸碱检测探头向下移动，将酸碱检测探头探入罐体的物料中，然后再通过PLC控制器将酸碱检测探头的信号处理过后再显示屏上显示。本实用新型适用于加药设备。
权利要求书

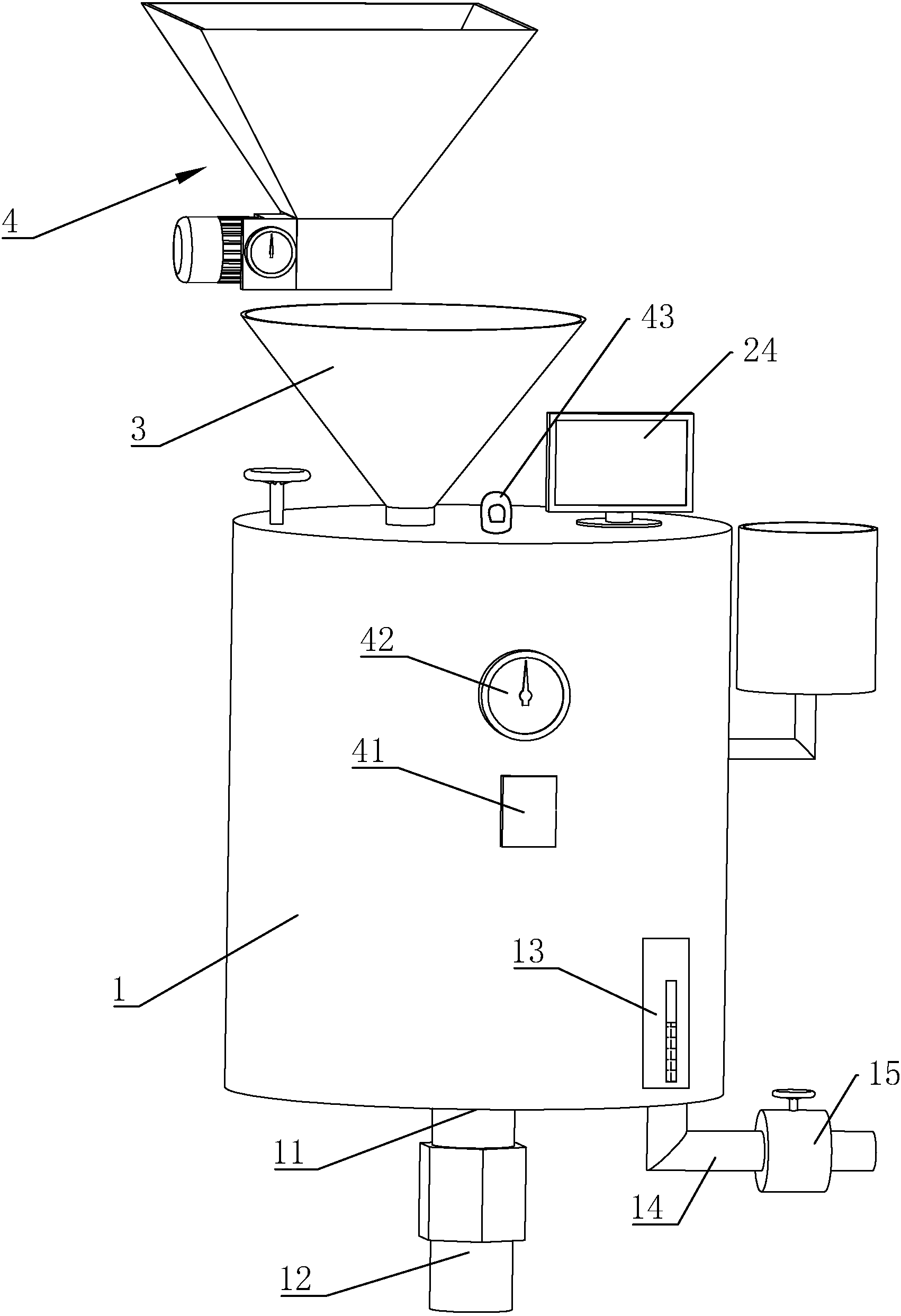

1.一种带有酸碱检测的水处理加药罐，其特征是：包括一体式罐体(1)，所述一体式罐体(1)上端设有料斗(3)，所述料斗(3)上端设置有计量投加机构(4)，所述一体式罐体(1)上远离料斗(3)的一端设有排污管道(12)和出料口(11)，所述一体式罐体(1)和料斗(3)之间设置有净化过滤组件(5)，所述一体式罐体(1)内设置有酸碱检测装置(2);
所述酸碱检测装置(2)包括移动组件(21)、PLC控制器(22)、酸碱检测探头(23)和显示屏(24)，所述酸碱检测探头(23)放置在一体式罐体(1)内，所述酸碱检测探头(23)与移动组件(21)固定连接，所述酸碱检测探头(23)与PLC控制器(22)电连接，所述PLC控制器(22)设置在一体式罐体(1)外部，所述显示屏(24)设置在一体式罐体(1)朝外一侧并且与PLC控制器(22)电连接，所述一体式罐体(1)上设置有液位计(13)。
2.根据权利要求1所述的带有酸碱检测的水处理加药罐，其特征是：所述移动组件(21)包括摇杆(211)和丝杆(212)，所述丝杆(212)设置在一体式罐体(1)内并且两端与一体式罐体(1)转动连接，所述丝杆(212)上螺纹连接有螺母(2121)，所述螺母(2121)与罐体上下滑动连接，所述螺母(2121)下端与酸碱检测探头(23)固定连接，所述摇杆(211)下端与丝杆(212)固定连接并且上端摇动部分穿出一体式罐体(1)。
3.根据权利要求2所述的带有酸碱检测的水处理加药罐，其特征是：所述净化过滤组件(5)包括过滤网(51)、活性炭(52)和放置环筒(53)，所述放置环筒(53)环设在计量投加机构(4)的入口处，所述活性炭(52)放置在放置环筒(53)中，所述放置环筒(53)朝内一侧为镂空状，所述过滤网(51)横向设置在计量投加机构(4)的入口处。
4.根据权利要求3所述的带有酸碱检测的水处理加药罐，其特征是：所述一体式罐体(1)内设置有压力传感器(41)和指示表(42)，所述压力传感器(41)和指示表(42)与PLC控制器(22)电连接。
5.根据权利要求4所述的带有酸碱检测的水处理加药罐，其特征是：所述一体式罐体(1)外还设置有警报灯(43)，所述警报灯(43)与PLC控制器(22)电连接。
6.根据权利要求1所述的带有酸碱检测的水处理加药罐，其特征是：所述一体式罐体(1)形状为圆柱状。
7.根据权利要求1所述的带有酸碱检测的水处理加药罐，其特征是：所述一体式罐体(1)下端连通有旁通管道(14)，所述旁通管道(14)设置有开关阀(15)。
说明书
带有酸碱检测的水处理加药罐
技术领域
本实用新型涉及加药设备，特别涉及带有酸碱检测的水处理加药罐。
背景技术
在水处理系统中，均需要定时定量地投放水处理药剂，以去除循环水中的部分杂质、细菌和锈垢，保证水流管道的畅通。目前，较多的是采用固体水处理剂加药罐，这种加药罐罐体设置有进水口和出水口，该进出水口通过旁通管道与供水系统相连接，药剂一般采用缓释性固体药剂。当供水系统供水时，水流从进水口流入加药罐内，使加药罐内的固体水处理药剂溶解释放，最后从出水口流出，溶解的药剂就随着水流被同步带入到供水系统之中。
传统的加药装置在配置及熟化过程中容易因为配比问题造成酸碱失衡，导致酸碱程度不适宜，进一步对罐体造成损伤，亟待解决。
实用新型内容
本实用新型的目的是提供一种带有酸碱检测的水处理加药罐，具有能够检测罐体内酸碱平衡的效果。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种带有酸碱检测的水处理加药罐，包括一体式罐体，所述一体式罐体上端设有料斗，所述料斗上端设置有计量投加机构，所述一体式罐体上远离料斗的一端设有排污管道和出料口，所述一体式罐体和料斗之间设置有净化过滤组件，所述一体式罐体内设置有酸碱检测装置;
所述酸碱检测装置包括移动组件、PLC控制器、酸碱检测探头和显示屏，所述酸碱检测探头放置在一体式罐体内，所述酸碱检测探头与移动组件固定连接，所述酸碱检测探头与PLC控制器电连接，所述PLC控制器设置在一体式罐体外部，所述显示屏设置在一体式罐体朝外一侧并且与PLC控制器电连接。
通过采用上述技术方案，先将物料放在计量投加机构，计量投加机构计量了物料然后投放在料斗中，然后料斗中的物料再投入罐体中，然后用移动组件将酸碱检测探头探入罐体的物料中，然后再通过PLC控制器将酸碱检测探头的信号处理过后再显示屏上显示，方便工作人员观测一体式罐体中的酸碱度;最后处理完之后再通过出料口将物料排出。
进一步的，所述移动组件包括摇杆和丝杆，所述丝杆设置在一体式罐体内并且两端与一体式罐体转动连接，所述丝杆上螺纹连接有螺母，所述螺母与罐体上下滑动连接，所述螺母下端与酸碱检测探头固定连接，所述摇杆下端与丝杆固定连接并且上端摇动部分穿出一体式罐体。
通过采用上述技术方案，摇动摇杆，丝杆转动，丝杆与螺母螺纹连接带动螺母上下移动，带动酸碱检测探头上下移动，可以随着液面的高低不同来调整酸碱检测探头的位置。
进一步的，所述净化过滤组件包括过滤网、活性炭和放置环筒，所述放置环筒环设在计量投加机构的入口处，所述活性炭放置在放置环筒中，所述放置环筒朝内一侧为镂空状，所述过滤网横向设置在计量投加机构的入口处。
通过采用上述技术方案，物料从计量投加机构处经过，过滤网能够过滤物料中较大、不容易搅拌的颗粒，并且能够通过环设在计量投加机构入口处的活性炭对物料起到净化作用。
进一步的，所述计量投加机构包括压力传感器和指示表，所述压力传感器和指示表与PLC控制器电连接。
通过采用上述技术方案，能够知道计量投加机构中还有多少物料，并且通过指示灯来告知工作人员。
进一步的，所述计量投加机构还包括警报灯，所述警报灯与PLC控制器电连接。
通过采用上述技术方案，通过警报灯能够告知附近的工作人员物料耗尽，及时添加物料。
进一步的，所述一体式罐体上设置有液位计。
通过采用上述技术方案，通过液位计能够告诉工作人员一体式罐体内的溶液还有多少，不仅方便工作人员添加溶液，还方便工作人员通过移动组件来移动酸碱检测探头探入罐中的液体中。
进一步的，所述一体式罐体形状为圆柱状。
通过采用上述技术方案，能够更充分的利用一体式罐体内的容积，并且能够方便搅拌，让物料周向运动，从而充分搅拌。
进一步的，所述一体式罐体下端连通有旁通管道，所述旁通管道设置有开关阀。
通过采用上述技术方案，通过旁通管路能够在排污管道出现堵塞或者维修时能够作为备用输送管路，并且通过开关阀控制旁通管路的开关。
综上所述，本实用新型具有以下有益效果：
1.采用了酸碱检测装置，从而产生能够检测到罐体中液体的效果;
2.采用了净化过滤组件，从而产生能够净化物料的效果;
3.采用了移动组件，从而产生能够移动酸碱检测装置的效果。
