申请日2018.07.19
公开(公告)日2019.01.18
IPC分类号G01N33/18
摘要
本实用新型公开了一种方便检测废水中pH的检测设备，包括抽拉盒与设备主体，所述设备主体位于抽拉盒的内部，且设备主体的上端外表面靠近后端的位置设置有显示屏，所述设备主体的上端外表面靠近前端的位置设置有操作键，且设备主体的内部设置有蓄电池，所述设备主体的后端外表面固定安装有连接管，所述连接管的前端外表面固定安装有检测笔，且检测笔的前端外表面活动安装有样品杯，所述样品杯的外表面靠近后端的位置活动安装有杯盖。本实用新型通过设置有一系列的结构使本装置在使用过程中具备较好的防护性能、能够方便的固定住样品杯以及能够在使用之后方便的将检测笔固定收纳等优点，优化使用过程。
权利要求书

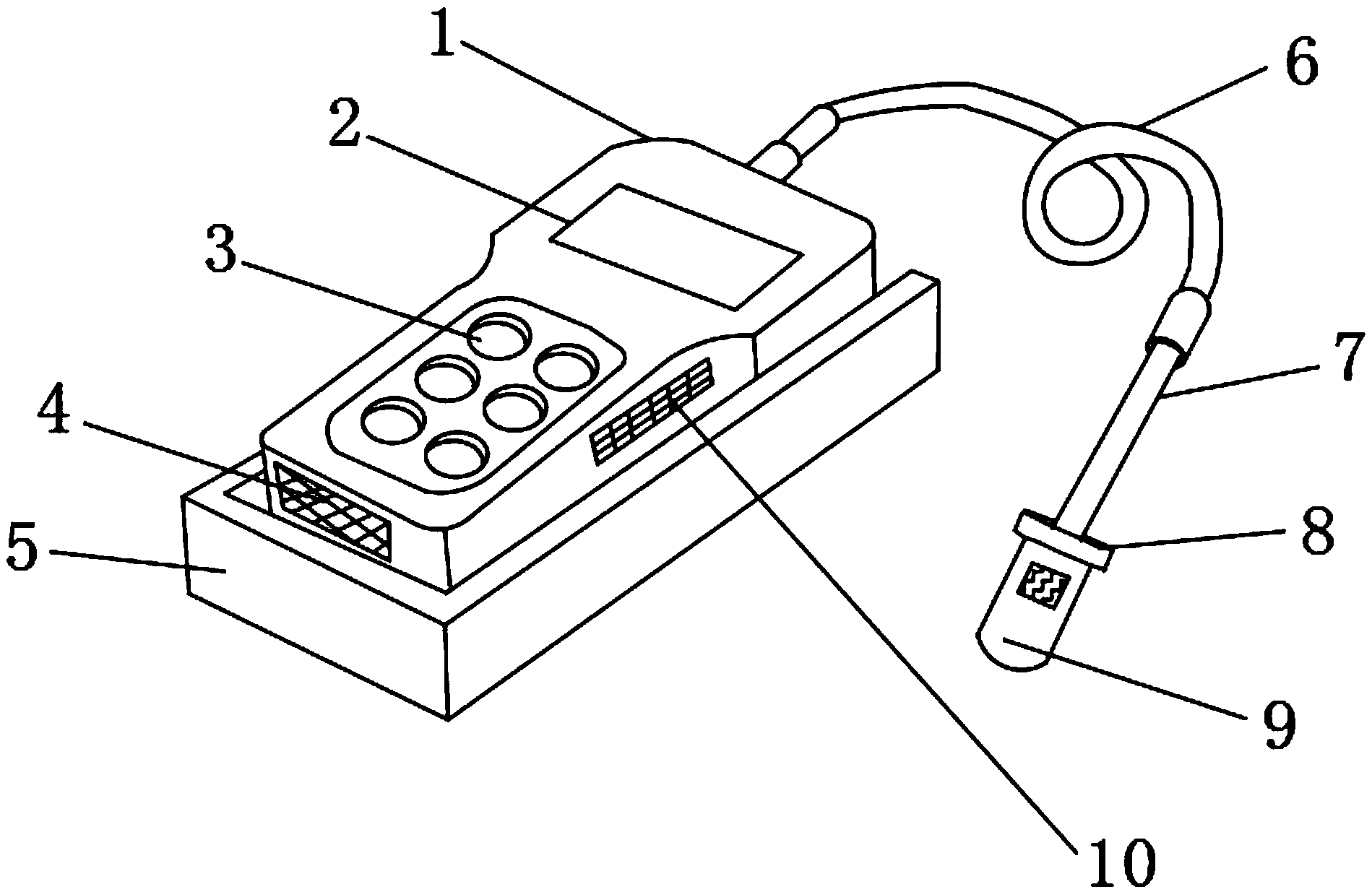

1.一种方便检测废水中pH的检测设备，包括抽拉盒(5)与设备主体(1)，其特征在于：所述设备主体(1)位于抽拉盒(5)的内部，且设备主体(1)的上端外表面靠近后端的位置设置有显示屏(2)，所述设备主体(1)的上端外表面靠近前端的位置设置有操作键(3)，且设备主体(1)的内部设置有蓄电池(4)，所述设备主体(1)的后端外表面固定安装有连接管(6)，所述连接管(6)的前端外表面固定安装有检测笔(7)，且检测笔(7)的前端外表面活动安装有样品杯(9)，所述样品杯(9)的外表面靠近后端的位置活动安装有杯盖(8)，所述设备主体(1)的下端外表面固定安装有阳极磁铁(10)，所述抽拉盒(5)的一侧外表面靠近后端的位置固定安装有弹性卡块(11)。
2.根据权利要求1所述的一种方便检测废水中pH的检测设备，其特征在于：所述弹性卡块(11)的内表面设置有螺孔(12)，所述螺孔(12)的内部贯穿有螺栓(13)，所述抽拉盒(5)的前端外表面靠近上端的位置设置有凹槽(16)。
3.根据权利要求1所述的一种方便检测废水中pH的检测设备，其特征在于：所述抽拉盒(5)的上端外表面固定安装有阴极磁铁(14)，且阴极磁铁(14)的上端外表面固定安装有螺丝(15)。
4.根据权利要求1所述的一种方便检测废水中pH的检测设备，其特征在于：所述杯盖(8)的内表面设置有第一螺纹(17)，所述样品杯(9)的外表面设置有第二螺纹(18)。
5.根据权利要求1所述的一种方便检测废水中pH的检测设备，其特征在于：所述样品杯(9)的内部设置有笔头，所述检测笔(7)与笔头固定连接，所述杯盖(8)活动安装在检测笔(7)的外表面。
6.根据权利要求1所述的一种方便检测废水中pH的检测设备，其特征在于：所述蓄电池(4)的输出端电性连接显示屏(2)的输入端，所述弹性卡块(11)与检测笔(7)的直径相同。
说明书
一种方便检测废水中pH的检测设备
技术领域
本实用新型涉及pH的检测设备技术领域，具体为一种方便检测废水中pH 的检测设备。
背景技术
pH检测设备能够检测出废水的酸碱度，从而能够在污水排放之前将废水的酸碱度进行很好的处理，进而在污水排放的时候不会由于酸碱度而对环境造成污染，但是现有的pH的检测设备不能够得到有效的防护，从而可能会落灰或者进水，且在检测水样的时候不能够方便的固定住样品杯，从而可能会导致水样洒出，在使用过之后，不能够方便的将检测笔固定收纳，从而可能导致检测笔受到损坏。
实用新型内容
本实用新型的目的在于提供一种方便检测废水中pH的检测设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种方便检测废水中pH的检测设备，包括抽拉盒与设备主体，所述设备主体位于抽拉盒的内部，且设备主体的上端外表面靠近后端的位置设置有显示屏，所述设备主体的上端外表面靠近前端的位置设置有操作键，且设备主体的内部设置有蓄电池，所述设备主体的后端外表面固定安装有连接管，所述连接管的前端外表面固定安装有检测笔，且检测笔的前端外表面活动安装有样品杯，所述样品杯的外表面靠近后端的位置活动安装有杯盖，所述设备主体的下端外表面固定安装有阳极磁铁，所述抽拉盒的一侧外表面靠近后端的位置固定安装有弹性卡块。
优选的，所述弹性卡块的内表面设置有螺孔，所述螺孔的内部贯穿有螺栓，所述抽拉盒的前端外表面靠近上端的位置设置有凹槽。
优选的，所述抽拉盒的上端外表面固定安装有阴极磁铁，且阴极磁铁的上端外表面固定安装有螺丝。
优选的，所述杯盖的内表面设置有第一螺纹，所述样品杯的外表面设置有第二螺纹。
优选的，所述样品杯的内部设置有笔头，所述检测笔与笔头固定连接，所述杯盖活动安装在检测笔的外表面。
优选的，所述蓄电池的输出端电性连接显示屏的输入端，所述弹性卡块与检测笔的直径相同。
与现有技术相比，本实用新型的有益效果是：该方便检测废水中pH的检测设备通过活动抽拉盒，在使用该pH的检测设备时，可以将抽拉盒安装在设备主体的下方，阳极磁铁与阴极磁铁的相互吸附能够有效的防止抽拉盒掉落，在使用该pH的检测设备之后，可以将抽拉盒从设备主体的下方抽出，再安装到设备主体的上方，从而能够对设备主体进行有效防护，能够有效防止设备主体落灰或者进水，通过样品杯的外表面靠近后端的位置活动安装的杯盖，杯盖活动安装在检测笔的外表面，在样品杯装入水样时，可以将样品杯安装在杯盖的内部，从而能够固定住样品杯，进而能够有效防止水样洒出，通过抽拉盒的一侧外表面靠近后端的位置固定安装的弹性卡块，能够在使用该pH 的检测设备后，方便的将检测笔固定住，优化使用过程。
