申请日2018.07.19
公开(公告)日2019.02.26
IPC分类号C02F9/08
摘要
本实用新型公开了一种污水环保用处理罐，包括罐体，罐体的顶端设有注水口，罐体的顶部固定设有卡环，罐体内部通过过滤装置和隔板由上到下依次分隔为第一腔体、第二腔体和第三腔体，罐体一侧的外壁固定安装有药剂箱和电动机，药剂箱底端出口通过导管与第二腔体内部连通，且导管中部安装有第一电磁阀，电动机的输出轴一端与第二腔体内设有的转轴固定连接，且转轴的轴壁上均匀固定设有若干个搅拌杆。本实用新型一种污水环保用处理罐，通过设置的搅拌杆能够加快反应的速率，通过设置的离子检测仪能够确保排出的污水能够达标，通过设置的紫外线灯可以对污水的细菌进行灭杀，通过设置的液位计便于工作人员观察罐体内的液体高度。
权利要求书

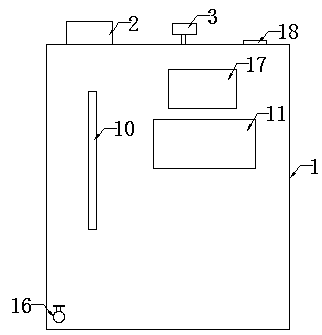

1.一种污水环保用处理罐，包括罐体(1)，其特征在于，所述罐体(1)的顶端设有注水口(2)，所述罐体(1)的顶部固定设有卡环(3)，所述罐体(1)内部通过过滤装置(4)和隔板(5)由上到下依次分隔为第一腔体、第二腔体和第三腔体，所述罐体(1)一侧的外壁固定安装有药剂箱(6)和电动机(8)，所述药剂箱(6)底端出口通过导管与第二腔体内部连通，且导管中部安装有第一电磁阀(7)，所述电动机(8)的输出轴一端与第二腔体内设有的转轴(9)固定连接，且所述转轴(9)的轴壁上均匀固定设有若干个搅拌杆，所述隔板(5)一端内部固定安装有第二电磁阀(12)，所述罐体(1)一侧外壁的底端安装有离子检测仪(13)，且所述离子检测仪(13)的检测探头置于第三腔体的内部，所述第三腔体内壁的一侧安装有紫外线灯(14)，且所述紫外线灯(14)的外部安装有保护罩，所述罐体(1)内部的底端安装有水泵(15)，所述水泵(15)的出水口通过管道与第二腔体内部连通，且所述管道中部安装有单向阀，所述罐体(1)另一侧的底部穿插连接有出水管(16)，且所述出水管(16)中部安装有阀门。
2.根据权利要求1所述的一种污水环保用处理罐，其特征在于：所述过滤装置(4)包括第一过滤网和第二过滤网，且所述第一过滤网和第二过滤网的中间填充有海绵层，所述第一过滤网和第二过滤网的边侧均与罐体(1)的内壁固定连接。
3.根据权利要求1所述的一种污水环保用处理罐，其特征在于：所述转轴(9)的两端与罐体(1)内壁的连接处均嵌设有轴承。
4.根据权利要求1所述的一种污水环保用处理罐，其特征在于：所述罐体(1)的另一侧通过连接杆固定连接有液位计(10)，且所述液位计(10)的底端与第二腔体的内部连通。
5.根据权利要求1所述的一种污水环保用处理罐，其特征在于：所述罐体(1)一侧的外壁铰接有侧门(17)，所述侧门(17)与罐体(1)的盖合处固定设有橡胶垫圈。
6.根据权利要求1所述的一种污水环保用处理罐，其特征在于：所述罐体(1)的顶部固定设有开关面板(18)，所述开关面板(18)的表面设有第一电磁阀控制开关、第二电磁阀控制开关、电动机控制开关、紫外线灯控制开关和水泵控制开关，所述第一电磁阀(7)、第二电磁阀(12)、电动机(8)、紫外线灯(14)和水泵(15)分别通过第一电磁阀控制开关、第二电磁阀控制开关、电动机控制开关、紫外线灯控制开关和水泵控制开关与外界电源电性连接，所述离子检测仪(13)与外界电源电性连接。
说明书
一种污水环保用处理罐
技术领域
本实用新型涉及一种处理罐，特别涉及一种污水环保用处理罐，属于污水处理技术领域。
背景技术
污水，通常是指受到一定污染的、来自生活和生产排出的废水。污水处理，是指为使污水达到排水某一水体或再次使用的水质要求，对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但是一般的污水处理效果较低，且在处理时不能够观察到处理罐中的液位，且一般的污水中含有大量的细菌，不利于污水的回收利用。
实用新型内容
本实用新型的目的在于提供一种污水环保用处理罐，以解决上述背景技术中提出的一般的污水处理效果较低，且在处理时不能够观察到处理罐中的液位，且一般的污水中含有大量的细菌，不利于污水的回收利用的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水环保用处理罐，包括罐体，所述罐体的顶端设有注水口，所述罐体的顶部固定设有卡环，所述罐体内部通过过滤装置和隔板由上到下依次分隔为第一腔体、第二腔体和第三腔体，所述罐体一侧的外壁固定安装有药剂箱和电动机，所述药剂箱底端出口通过导管与第二腔体内部连通，且导管中部安装有第一电磁阀，所述电动机的输出轴一端与第二腔体内设有的转轴固定连接，且所述转轴的轴壁上均匀固定设有若干个搅拌杆，所述隔板一端内部固定安装有第二电磁阀，所述罐体一侧外壁的底端安装有离子检测仪，且所述离子检测仪的检测探头置于第三腔体的内部，所述第三腔体内壁的一侧安装有紫外线灯，且所述紫外线灯的外部安装有保护罩，所述罐体内部的底端安装有水泵，所述水泵的出水口通过管道与第二腔体内部连通，且所述管道中部安装有单向阀，所述罐体另一侧的底部穿插连接有出水管，且所述出水管中部安装有阀门。
作为本实用新型的一种优选技术方案，所述过滤装置包括第一过滤网和第二过滤网，且所述第一过滤网和第二过滤网的中间填充有海绵层，所述第一过滤网和第二过滤网的边侧均与罐体的内壁固定连接。
作为本实用新型的一种优选技术方案，所述转轴的两端与罐体内壁的连接处均嵌设有轴承。
作为本实用新型的一种优选技术方案，所述罐体的另一侧通过连接杆固定连接有液位计，且所述液位计的底端与第二腔体的内部连通。
作为本实用新型的一种优选技术方案，所述罐体一侧的外壁铰接有有侧门，所述侧门与罐体的盖合处固定设有橡胶垫圈。
作为本实用新型的一种优选技术方案，所述罐体的顶部固定设有开关面板，所述开关面板的表面设有第一电磁阀控制开关、第二电磁阀控制开关、电动机控制开关、紫外线灯控制开关和水泵控制开关，所述第一电磁阀、第二电磁阀、电动机、紫外线灯和水泵分别通过第一电磁阀控制开关、第二电磁阀控制开关、电动机控制开关、紫外线灯控制开关和水泵控制开关与外界电源电性连接，所述离子检测仪与外界电源电性连接。
与现有技术相比，本实用新型的有益效果是：本实用新型一种污水环保用处理罐，通过设置的搅拌杆能够加快反应的速率，通过设置的离子检测仪能够确保排出的污水能够达标，通过设置的紫外线灯可以对污水的细菌进行灭杀，通过设置的液位计便于工作人员观察罐体内的液体高度。
