申请日2018.07.19
公开(公告)日2019.04.02
IPC分类号E03C1/122; E03C1/264
摘要
本实用新型涉及积水处理器技术领域，尤其是一种建筑排水系统用的积水处理器，包括第一壳体和第二壳体，第一壳体和第二壳体相互对接设置，第一壳体顶面及两侧均设有导流管，第二壳体底面沿其长度方向均匀连通设有若干导管，第一壳体两侧内壁的底端均设有安装座，两个安装座之间水平设有过滤板，过滤板顶面中央位置处设有高分子填料块，第二壳体两侧内壁之间水平设有导杆，导杆一端的外围套设有导套，导套顶面竖直设有立杆，立杆顶端设有毛刷，且毛刷顶面和过滤板底面一端紧贴设置，导套底面设有拉环，拉环上设有拉绳。本实用新型中操作简单，使用方便，利于清理、过滤，利于更换及维修，降低维修成本。
权利要求书

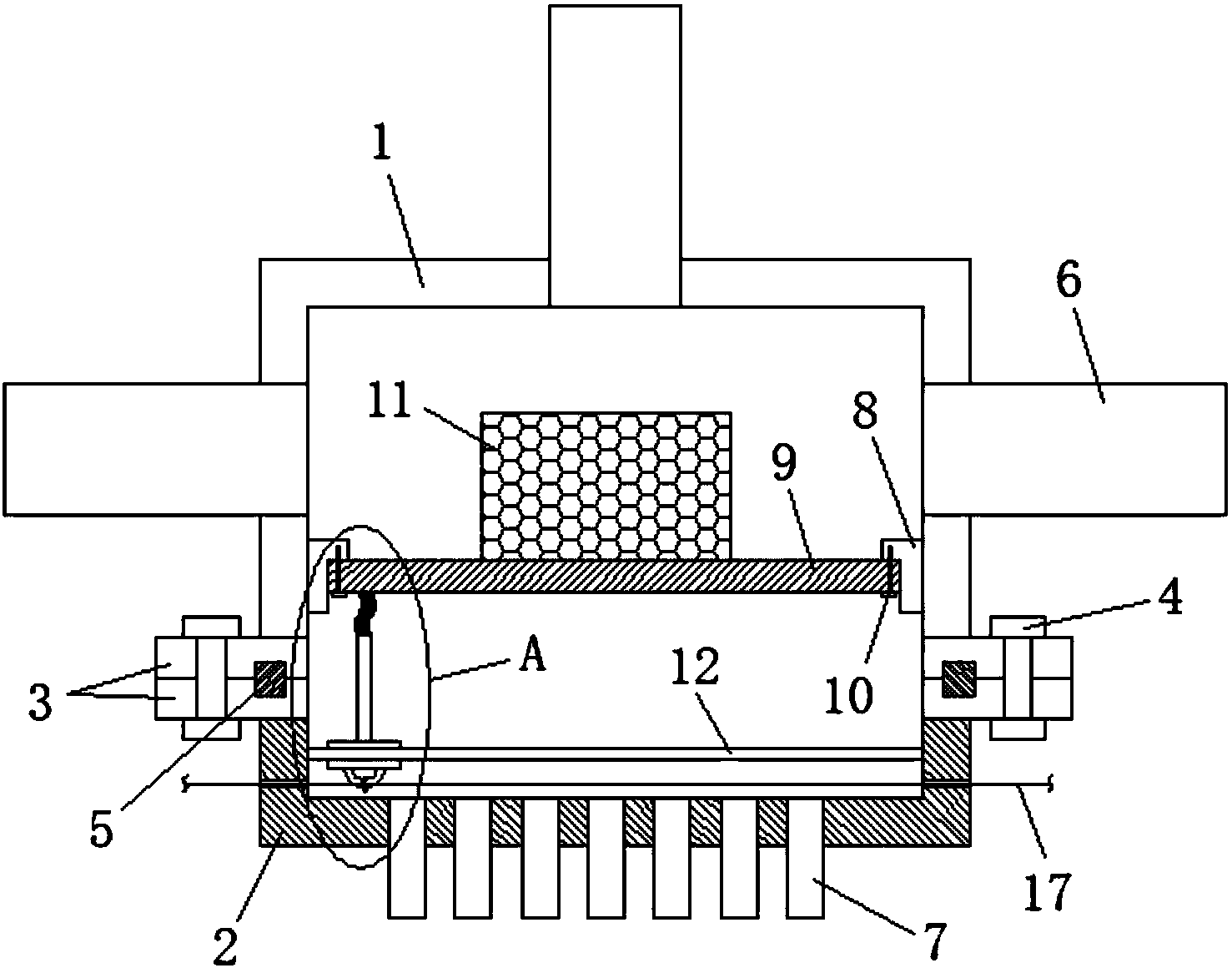

1.一种建筑排水系统用的积水处理器，包括第一壳体(1)和第二壳体(2)，所述第一壳体(1)和第二壳体(2)相互对接设置，所述第一壳体(1)顶面及两侧均设有导流管(6)，所述第二壳体(2)底面沿其长度方向均匀连通设有若干导管(7)，其特征在于，所述第一壳体(1)两侧内壁的底端均设有安装座(8)，两个所述安装座(8)之间水平设有过滤板(9)，所述过滤板(9)顶面中央位置处设有高分子填料块(11)，所述第二壳体(2)两侧内壁之间水平设有导杆(12)，所述导杆(12)一端的外围套设有导套(13)，所述导套(13)顶面竖直设有立杆(14)，所述立杆(14)顶端设有毛刷(15)，且毛刷(15)顶面和过滤板(9)底面一端紧贴设置，所述导套(13)底面设有拉环(16)，所述拉环(16)上设有拉绳(17)，且拉绳(17)的两端分别延伸至第二壳体(2)外侧设置。
2.根据权利要求1所述的一种建筑排水系统用的积水处理器，其特征在于，所述第一壳体(1)和第二壳体(2)相互对接的位置处均水平设有连接板(3)，两个所述连接板(3)之间通过螺栓(4)连接，两个所述连接板(3)之间设有密封圈(5)。
3.根据权利要求2所述的一种建筑排水系统用的积水处理器，其特征在于，所述密封圈(5)采用橡胶密封圈，且横截面采用正方形结构。
4.根据权利要求1所述的一种建筑排水系统用的积水处理器，其特征在于，所述过滤板(9)两端均贯穿设有螺钉(10)，且螺钉(10)的螺纹端设置在安装座(8)内。
5.根据权利要求1所述的一种建筑排水系统用的积水处理器，其特征在于，所述毛刷(15)采用外绕式金属丝弹簧刷。
说明书
一种建筑排水系统用的积水处理器
技术领域
本实用新型涉及积水处理器技术领域，尤其涉及一种建筑排水系统用的积水处理器。
背景技术
在建筑排水系统中经常会发生积水的现象，这就会导致发生堵塞，不利于建筑排水作业，此间需要使用到积水处理器。但是，传统的积水处理器仍然存在着不可拆卸，不利于清理的缺点。为此，我们提出一种建筑排水系统用的积水处理器。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种建筑排水系统用的积水处理器。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种建筑排水系统用的积水处理器，包括第一壳体和第二壳体，所述第一壳体和第二壳体相互对接设置，所述第一壳体顶面及两侧均设有导流管，所述第二壳体底面沿其长度方向均匀连通设有若干导管，所述第一壳体两侧内壁的底端均设有安装座，两个所述安装座之间水平设有过滤板，所述过滤板顶面中央位置处设有高分子填料块，所述第二壳体两侧内壁之间水平设有导杆，所述导杆一端的外围套设有导套，所述导套顶面竖直设有立杆，所述立杆顶端设有毛刷，且毛刷顶面和过滤板底面一端紧贴设置，所述导套底面设有拉环，所述拉环上设有拉绳，且拉绳的两端分别延伸至第二壳体外侧设置。
优选的，所述第一壳体和第二壳体相互对接的位置处均水平设有连接板，两个所述连接板之间通过螺栓连接，两个所述连接板之间设有密封圈。
优选的，所述密封圈采用橡胶密封圈，且横截面采用正方形结构。
优选的，所述过滤板两端均贯穿设有螺钉，且螺钉的螺纹端设置在安装座内。
优选的，所述毛刷采用外绕式金属丝弹簧刷。
本实用新型提出的一种建筑排水系统用的积水处理器，有益效果在于：该建筑排水系统用的积水处理器通过引流管把建筑排水系统内的积水引入到第一壳体和第二壳体之间，高分子填料块进行颗粒吸附处理，过滤板进行过滤处理，另外可以通过拉动拉绳，进而移动毛刷刷干净过滤板，通过螺栓、连接板可拆卸的连接第一壳体和第二壳体，操作简单，使用方便，利于清理、过滤，利于更换及维修，降低维修成本。
