申请日2018.03.15
公开(公告)日2019.04.09
IPC分类号E03F11/00; F21V33/00; C02F9/02
摘要
本实用新型公开了一种翅膀式拱形结构的污水池密封加盖，涉及密封加盖领域。本实用新型包括遮板，所述遮板上开设有通风孔，所述通风孔中固定卡接有过滤球，所述遮板的一侧底端焊接有第一滑块，所述第一滑块滑动安装在第一滑槽中，且所述第一滑槽开设在滑槽板的顶部，所述遮板的一侧焊接有第二滑块，所述遮板的顶端固定设置有加盖，所述加盖的内侧面上包覆有防腐层，所述加盖的一侧底端焊接有第三滑块，所述第三滑块滑动安装在第三滑槽中，且所述第三滑槽开设在支撑架的顶部一侧，所述支撑架的一侧壁上固定安装有灯罩，所述灯罩中固定设置有照明灯。本实用新型通过设置有照明灯，在周围光线较暗的环境下可以起到照明的作用，方便了工作人员的工作。
权利要求书

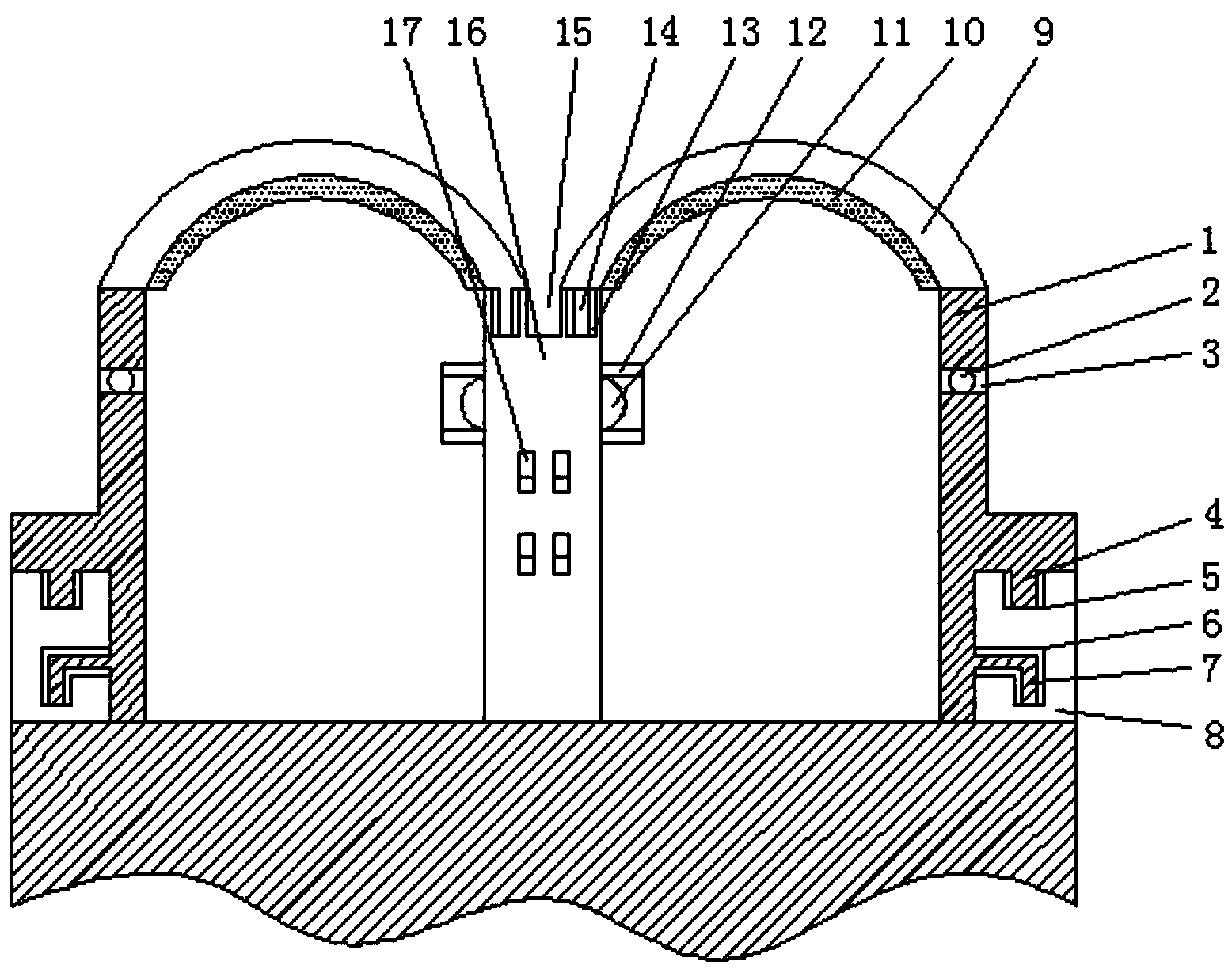

1.一种翅膀式拱形结构的污水池密封加盖，包括遮板(1)，其特征在于：所述遮板(1)上开设有通风孔(3)，所述通风孔(3)中固定卡接有过滤球(2)，所述遮板(1)的一侧底端焊接有第一滑块(4)，所述第一滑块(4)滑动安装在第一滑槽(5)中，且所述第一滑槽(5)开设在滑槽板(8)的顶部，所述遮板(1)的一侧焊接有第二滑块(7)，所述遮板(1)的顶端固定设置有加盖(9)，所述加盖(9)的内侧面上包覆有防腐层(10)，所述加盖(9)的一侧底端焊接有第三滑块(14)，所述第三滑块(14)滑动安装在第三滑槽(13)中，且所述第三滑槽(13)开设在支撑架(16)的顶部一侧，所述支撑架(16)的一侧壁上固定安装有灯罩(12)，所述灯罩(12)中固定设置有照明灯(11)，所述支撑架(16)上设置有挂钩(17)，所述支撑架(16)的顶部开设有第一漏水槽(15)。
2.根据权利要求1所述的一种翅膀式拱形结构的污水池密封加盖，其特征在于：所述过滤球(2)中设有容纳腔(22)，所述容纳腔(22)中填充有活性炭(21)。
3.根据权利要求1所述的一种翅膀式拱形结构的污水池密封加盖，其特征在于：所述过滤球(2)上开设有通孔(19)，通孔(19)中固定卡接有过滤网(20)。
4.根据权利要求1所述的一种翅膀式拱形结构的污水池密封加盖，其特征在于：所述第二滑块(7)滑动安装在第二滑槽(6)中，所述第二滑槽(6)开设在滑槽板(8)的一侧，且所述第二滑块(7)和第二滑槽(6)的截面均为“L”形结构。
5.根据权利要求1所述的一种翅膀式拱形结构的污水池密封加盖，其特征在于：所述加盖(9)上设有若干第二漏水槽(18)，且第二漏水槽(18)之间等间距分布。
说明书
一种翅膀式拱形结构的污水池密封加盖
技术领域
本实用新型涉及密封加盖领域，具体是一种翅膀式拱形结构的污水池密封加盖。
背景技术
随着人们生活水平的不断提高，民众对于自己的生存环境日益重视，然而反作用的是，随着工业化水平的提高，一些企业的污染也随之日益恶化，特别是污染严重的诸如医药化工、造纸业与市政污水处理厂等单位，对此，设置污水处理池对污水进行处理，一般污水处理池都是裸露在外，污水中的臭气就会吹到空气中，造成空气质量的下降，并且有害居民的身体健康，这样就需要密封加盖对处理池进行密封遮挡，但是现有的密封加盖体积大，较为笨重，给安装和拆卸工作带来很好的障碍，浪费了人力物力，因此，不能满足要求。
实用新型内容
本实用新型的目的在于提供一种翅膀式拱形结构的污水池密封加盖，以解决现有的现有的密封加盖体积大，较为笨重，给安装和拆卸工作带来很好的障碍，浪费了人力物力的问题。
为实现上述目的，本实用新型提供如下技术方案：一种翅膀式拱形结构的污水池密封加盖，包括遮板，所述遮板上开设有通风孔，所述通风孔中固定卡接有过滤球，所述遮板的一侧底端焊接有第一滑块，所述第一滑块滑动安装在第一滑槽中，且所述第一滑槽开设在滑槽板的顶部，所述遮板的一侧焊接有第二滑块，所述遮板的顶端固定设置有加盖，所述加盖的内侧面上包覆有防腐层，所述加盖的一侧底端焊接有第三滑块，所述第三滑块滑动安装在第三滑槽中，且所述第三滑槽开设在支撑架的顶部一侧，所述支撑架的一侧壁上固定安装有灯罩，所述灯罩中固定设置有照明灯，所述支撑架上设置有挂钩，所述支撑架的顶部开设有第一漏水槽。
优选的，所述过滤球中设有容纳腔，所述容纳腔中填充有活性炭。
优选的，所述过滤球上开设有通孔，通孔中固定卡接有过滤网。
优选的，所述第二滑块滑动安装在第二滑槽中，所述第二滑槽开设在滑槽板的一侧，且所述第二滑块和第二滑槽的截面均为“L”形结构。
优选的，所述加盖上设有若干第二漏水槽，且第二漏水槽之间等间距分布。
与现有技术相比，本实用新型的有益效果是：本实用新型通过将遮板上的第一滑块和第二滑块分别滑动卡接在第一滑槽和第二滑槽中，并且遮板设置有若干个，在安装时，只需将单个的遮板依次滑动拼接在一起，就能实现安装工作，安装时间更短，安装效率更高，设计更加的新颖;通过在通气孔中固定卡接有过滤球，过滤球上通孔中固定卡接的过滤网对污水池中产生的气体起到过滤的作用，容纳腔中填充的活性炭起到除臭的作用，功能实用;通过设置有照明灯，在周围光线较暗的环境下可以起到照明的作用，方便了工作人员的工作。
