申请日2018.03.14
公开(公告)日2019.01.15
IPC分类号C02F9/02
摘要
本实用新型公开一种用于一体化水处理设备的污水过滤装置，包括第一过滤装置、第二过滤装置，所述第一过滤装置和第二过滤装置通过水通道连通，其中所述第一过滤装置下端设置有进水口，所述进水口依次设置有第一单向水阀和大颗粒过滤网，所述第一过滤装置内依次设置有搅拌装置和金属过滤网，所述第二过滤装置内依次设置有石英砂过滤层、活性炭过滤层以及硅藻土过滤层，所述第二过滤装置底部还设置有出水口，所述出水口内设置有第二单向水阀。本实用新型通过第一过滤装置实现对污水中大颗粒过滤，通过第二过滤装置实现对小颗粒的过滤，通过二级过滤实现对工业污水的过滤，过滤效果高，成本低。
权利要求书

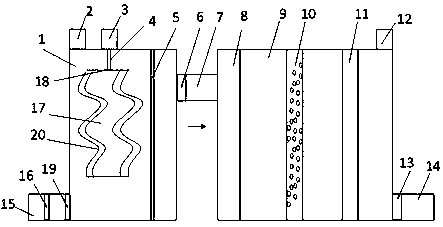

1.一种用于一体化水处理设备的污水过滤装置，包括第一过滤装置(1)、第二过滤装置(9)，所述第一过滤装置(1)和第二过滤装置(9)通过水通道(7)连通，其特征在于：所述第一过滤装置(1)下端设置有进水口(15)，所述进水口(15)依次设置有第一单向水阀(16)和大颗粒过滤网(19)，所述第一过滤装置(1)内依次设置有搅拌装置(18)和金属过滤网(5)，所述第二过滤装置(9)内依次设置有石英砂过滤层(8)、活性炭过滤层(10)以及硅藻土过滤层(11)，所述第二过滤装置(9)底部还设置有出水口(14)，所述出水口(14)内设置有第二单向水阀(13)。
2.根据权利要求1所述的一种用于一体化水处理设备的污水过滤装置，其特征在于：所述搅拌装置(18)包括设置在所述第一过滤装置(1)上的驱动电机(3)，所述驱动电机(3)连接有设置在所述第一过滤装置(1)内的旋转轴(4)，所述旋转轴(4)连接有搅拌桶(17)。
3.根据权利要求2所述的一种用于一体化水处理设备的污水过滤装置，其特征在于：所述搅拌桶(17)为波浪形桶状，且所述搅拌桶(17)外侧设置有吸收污水中绒毛的可拆卸棉布层(20)。
4.根据权利要求1所述的一种用于一体化水处理设备的污水过滤装置，其特征在于：所述水通道(7)内还设置有第三单相水阀(6)。
5.根据权利要求2或4所述的一种用于一体化水处理设备的污水过滤装置，其特征在于：所述第一过滤装置(1)上还设置有控制第一单向水阀(16)、第三单相水阀(6)以及驱动电机(3)的第一控制器(2)，且所述第一单向水阀(16)、第三单相水阀(6)以及驱动电机(3)与所述第一控制器(2)电性连接。
6.根据权利要求1所述的一种用于一体化水处理设备的污水过滤装置，其特征在于：所述第二过滤装置(9)上还设置有控制所述第二单向水阀(13)的第二控制器(12)，且所述第二单向水阀(13)与所述第二控制器(12)电性连接。
7.根据权利要求1所述的一种用于一体化水处理设备的污水过滤装置，其特征在于：所述大颗粒过滤网(19)的网口孔径为 2mm-5mm。
8.根据权利要求1所述的一种用于一体化水处理设备的污水过滤装置，其特征在于：所述金属过滤网(5)的网口孔径为0.1 mm-2mm。
9.根据权利要求5所述的一种用于一体化水处理设备的污水过滤装置，其特征在于：所述第一控制器(2)为PLC控制器。
10.根据权利要求6所述的一种用于一体化水处理设备的污水过滤装置，其特征在于：所述第二控制器(12)为PLC控制器。
说明书
用于一体化水处理设备的污水过滤装置
技术领域
本实用新型属于污水处理设备技术领域，且更具体地涉及一种用于一体化水处理设备的污水过滤装置。
背景技术
污水处理是为使污水达到再次使用的水质要求，对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。污水处理尤其是在工业领域中，通常要对待处理的污水进行过滤，也就是说过滤是工业废水处理过程中重要的步骤，目前在对污水进行过滤时，尤其是在一体化水处理设备中，通常采用帆布或者纤维布过滤污水，帆布、纤维布耐腐蚀性能差，使用寿命短，具有一定的局限性。
实用新型内容
针对上述技术的不足，本实用新型公开一种用于一体化水处理设备的污水过滤装置，通过第一过滤装置实现对污水中大颗粒过滤，通过第二过滤装置实现对小颗粒的过滤，通过二级过滤实现对工业污水的过滤，使用寿命长，成本低，便于在一体化水处理设备中推广使用。
本实用新型采用以下技术方案：一种用于一体化水处理设备的污水过滤装置，包括第一过滤装置、第二过滤装置，所述第一过滤装置和第二过滤装置通过水通道连通，其中所述第一过滤装置下端设置有进水口，所述进水口依次设置有第一单向水阀和大颗粒过滤网，所述第一过滤装置内依次设置有搅拌装置和金属过滤网，所述第二过滤装置内依次设置有石英砂过滤层、活性炭过滤层以及硅藻土过滤层，所述第二过滤装置底部还设置有出水口，所述出水口内设置有第二单向水阀。
作为本实用新型进一步的技术方案，所述搅拌装置包括设置在所述第一过滤装置上的驱动电机，所述驱动电机连接有设置在所述第一过滤装置内的旋转轴，所述旋转轴连接有搅拌桶。
作为本实用新型进一步的技术方案，所述搅拌桶为波浪形桶状，且所述搅拌桶外侧设置有吸收污水中绒毛的可拆卸棉布层。
作为本实用新型进一步的技术方案，所述水通道内还设置有第三单相水阀。
作为本实用新型进一步的技术方案，所述第一过滤装置上还设置有控制第一单向水阀、第三单相水阀以及驱动电机的第一控制器，且所述第一单向水阀、第三单相水阀以及驱动电机与所述第一控制器电性连接。
作为本实用新型进一步的技术方案，所述第二过滤装置上还设置有控制所述第二单向水阀的第二控制器，且所述第二单向水阀与所述第二控制器电性连接。
作为本实用新型进一步的技术方案，所述大颗粒过滤网的网口孔径为 2mm-5mm。
作为本实用新型进一步的技术方案，所述金属过滤网的网口孔径为0.1 mm-2mm。
作为本实用新型进一步的技术方案，所述第一控制器为PLC控制器。
作为本实用新型进一步的技术方案，所述第二控制器为PLC控制器。
积极有益效果：
1、本实用新型通过第一过滤装置实现2mm以下的杂质被过滤掉，在进水口处设置的大颗粒过滤网将石头、不溶块、固体等物质挡在进水口，使得对污水进行初步过滤，通过搅拌装置使得进入第一过滤装置的杂物进行搅拌，使得大颗粒能够被打碎，同时将污水中的绒毛吸收起来，对污水中的杂物做进一步的处理，金属过滤网采用网口孔径为0.1 mm-2mm，使得2 mm以下的杂物被进一步过滤掉;
2、本实用新型通过第二过滤装置实现小颗粒的过滤，通过石英砂过滤层将污水中的细小颗粒的杂质过滤掉，通过活性炭过滤层将污水中的臭味、异味去掉，并吸取污水的颜色，采用硅藻土过滤层进一步去除污水的颜色和其他杂质，成本低，便于大量使用。
