申请日2018.07.22
公开(公告)日2019.04.16
IPC分类号G01N1/44
摘要
本实用新型公开了一种用于测定污泥中金属含量的预处理加热装置，包括连接板，所述连接板的下端外表面靠近边角的位置均固定安装有伸缩杆，且伸缩杆的下端外表面活动安装有支脚，所述连接板的一侧外表面设置有电源接口，且连接板的上端外表面靠近中间的位置活动安装有转轴，所述连接板的上端外表面靠近一侧的位置设置有第二操作键，且连接板的上端外表面靠近另一侧的位置设置有第一操作键，所述转轴的上端外表面固定安装有加热板。本实用新型通过设置有一系列的结构使本装置在使用过程中具备能够转动角度、能够将盛放污泥样品的烧杯固定住以及能够方便调节该预处理加热装置的高度等优点，优化使用过程。
权利要求书

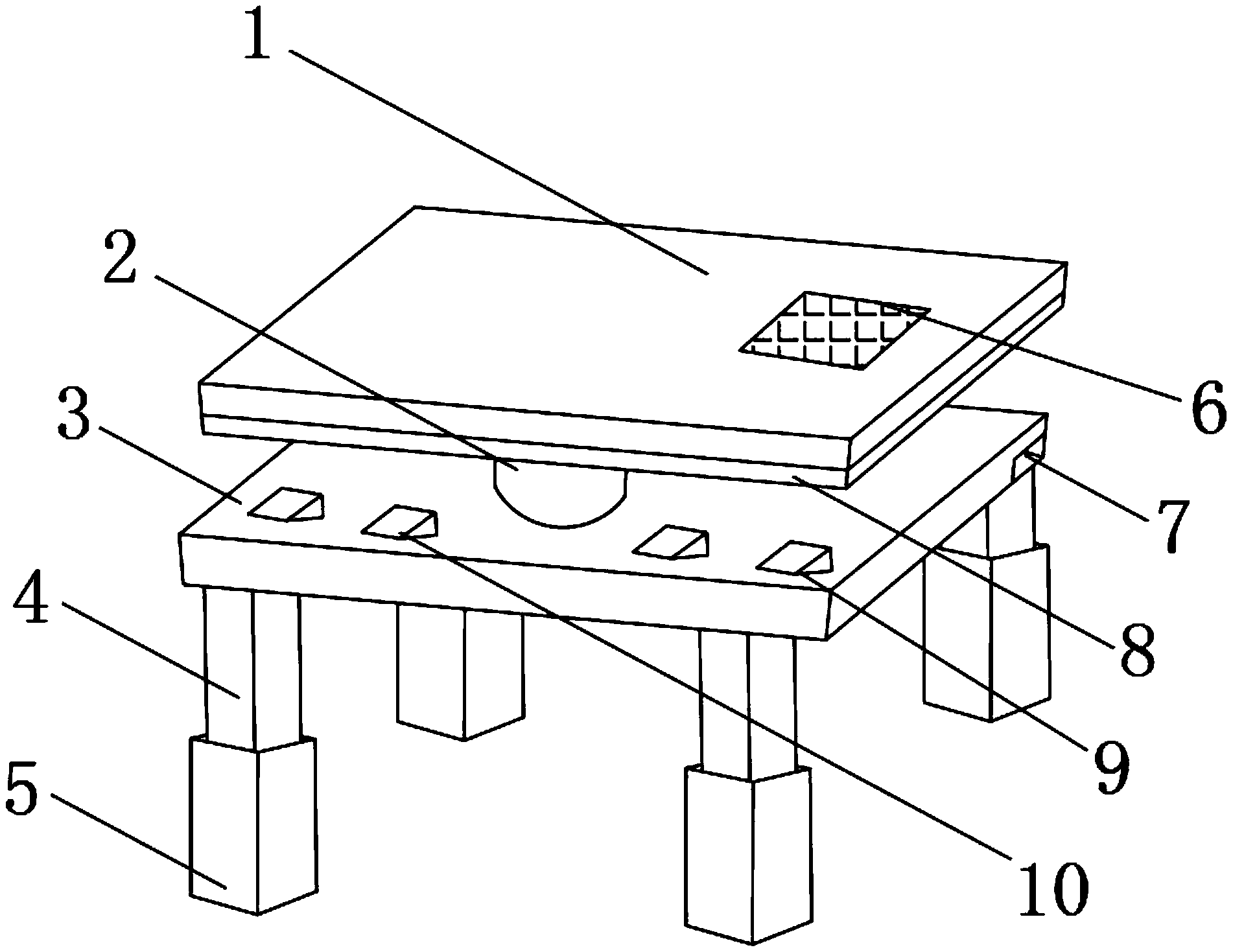

1.一种用于测定污泥中金属含量的预处理加热装置，包括连接板(3)，其特征在于：所述连接板(3)的下端外表面靠近边角的位置均固定安装有伸缩杆(4)，且伸缩杆(4)的下端外表面活动安装有支脚(5)，所述连接板(3)的一侧外表面设置有电源接口(7)，且连接板(3)的上端外表面靠近中间的位置活动安装有转轴(2)，所述连接板(3)的上端外表面靠近一侧的位置设置有第二操作键(10)，且连接板(3)的上端外表面靠近另一侧的位置设置有第一操作键(9)，所述转轴(2)的上端外表面固定安装有加热板(8)，且加热板(8)的上端外表面固定安装有托板(1)，所述托板(1)的上端外表面设置有放置槽(11)，且托板(1)与加热板(8)的中间位置设置有加热机构(6)。
2.根据权利要求1所述的一种用于测定污泥中金属含量的预处理加热装置，其特征在于：所述托板(1)的两侧外表面均固定安装有卡块(12)，且卡块(12)固定安装在加热板(8)的两侧外表面。
3.根据权利要求1所述的一种用于测定污泥中金属含量的预处理加热装置，其特征在于：所述转轴(2)与连接板(3)的中间位置设置有连接槽(13)，所述连接板(3)的上端外表面靠近前端的位置固定安装有连接块(15)，且连接块(15)的上端外表面活动安装有卡扣(14)，所述转轴(2)的外表面靠近中间的位置设置有卡槽(16)。
4.根据权利要求1所述的一种用于测定污泥中金属含量的预处理加热装置，其特征在于：所述伸缩杆(4)与支脚(5)的中间位置设置有伸缩槽(17)，且支脚(5)的前端外表面设置有固定槽(20)，所述固定槽(20)的内部贯穿有固定螺栓(18)，且固定螺栓(18)的外表面活动安装有螺母(19)。
5.根据权利要求3所述的一种用于测定污泥中金属含量的预处理加热装置，其特征在于：所述电源接口(7)的输出端电性连接加热机构(6)的输入端，所述卡槽(16)的数量至少为四组。
6.根据权利要求1所述的一种用于测定污泥中金属含量的预处理加热装置，其特征在于：所述转轴(2)贯穿在连接槽(13)的内部，所述伸缩杆(4)贯穿在伸缩槽(17)的内部。
说明书
一种用于测定污泥中金属含量的预处理加热装置
技术领域
本实用新型涉及预处理加热装置技术领域，具体为一种用于测定污泥中金属含量的预处理加热装置。
背景技术
在测定污泥中金属含量的时候，需要将取到的污泥样本进行预处理加热，这样才能准确有效的测定出污泥中的金属含量，为污泥处理带来了极大的方便，但是现有的预处理加热装置不能够方便的旋转角度，从而不方便人们操作，且在旋转角度的时候不能够方便的将盛有污泥样品的烧杯固定住，从而可能会导致烧杯掉落，还不能够方便的调节高度，从而不方便不同身高的人操作预处理加热装置。
实用新型内容
本实用新型的目的在于提供一种用于测定污泥中金属含量的预处理加热装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于测定污泥中金属含量的预处理加热装置，包括连接板，所述连接板的下端外表面靠近边角的位置均固定安装有伸缩杆，且伸缩杆的下端外表面活动安装有支脚，所述连接板的一侧外表面设置有电源接口，且连接板的上端外表面靠近中间的位置活动安装有转轴，所述连接板的上端外表面靠近一侧的位置设置有第二操作键，且连接板的上端外表面靠近另一侧的位置设置有第一操作键，所述转轴的上端外表面固定安装有加热板，且加热板的上端外表面固定安装有托板，所述托板的上端外表面设置有放置槽，且托板与加热板的中间位置设置有加热机构。
优选的，所述托板的两侧外表面均固定安装有卡块，且卡块固定安装在加热板的两侧外表面。
优选的，所述转轴与连接板的中间位置设置有连接槽，所述连接板的上端外表面靠近前端的位置固定安装有连接块，且连接块的上端外表面活动安装有卡扣，所述转轴的外表面靠近中间的位置设置有卡槽。
优选的，所述伸缩杆与支脚的中间位置设置有伸缩槽，且支脚的前端外表面设置有固定槽，所述固定槽的内部贯穿有固定螺栓，且固定螺栓的外表面活动安装有螺母。
优选的，所述电源接口的输出端电性连接加热机构的输入端，所述卡槽的数量至少为四组。
优选的，所述转轴贯穿在连接槽的内部，所述伸缩杆贯穿在伸缩槽的内部。
与现有技术相比，本实用新型的有益效果是：该用于测定污泥中金属含量的预处理加热装置通过连接板的上端外表面靠近中间的位置活动安装的转轴，转轴在连接槽内的转动，能够在加热之前转动该预处理加热装置的角度，从而能够将该预处理加热装置调节到最适合使用的角度，调节好角度之后，再将卡扣卡在卡槽内，从而能够防止在加热过程中角度改变，通过加热板的上端外表面固定安装的托板与托板的上端外表面设置的放置槽，能够将盛有污泥样品的烧杯放置在放置槽中，从而能够有效防止在转动角度的过程中，烧杯从该预处理加热装置上掉落，通过连接板的下端外表面靠近边角的位置均固定安装的伸缩杆，伸缩杆在伸缩槽内的滑动，能够方便的调节该预处理加热装置的高度，调节好高度后，可以通过固定螺栓来将伸缩杆固定住，从而方便不同身高的操作人员使用该预处理加热装置，优化使用过程。
