申请日2018.07.23
公开(公告)日2019.02.22
IPC分类号B01D36/02; B03C1/30
摘要

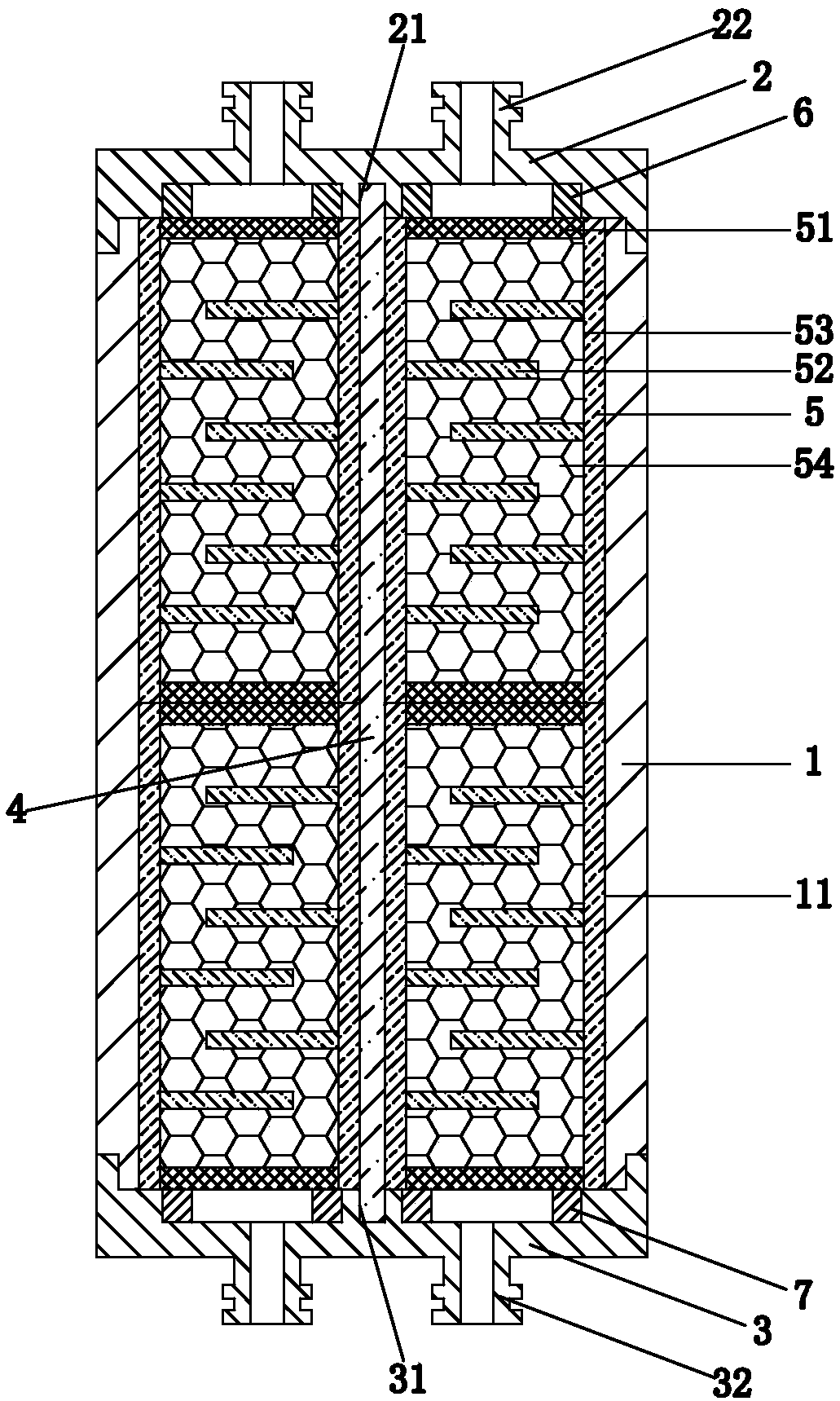

本实用新型涉及一种新型水处理过滤芯，包括筒体、设于筒体上端的上盖、设于筒体下端的下盖，所述上盖上设有上卡置槽，所述下盖上设有下卡置槽，所述筒体内通过上卡置槽与下卡置槽卡置的方式设有隔板，所述隔板将筒体分为两个过滤腔，所述上盖上设有两个分别对应过滤腔的出水接口，所述下盖上设有两个分别对应过滤腔的进水接口，各过滤腔内设有两个滤料筒，所述滤料筒的上下两端设有过滤网，所述滤料筒内设有复数个隔板，各隔板配合形成S形流道，所述S形流道内设有过滤料。
权利要求书
1.一种新型水处理过滤芯，其特征在于：包括筒体、设于筒体上端的上盖、设于筒体下端的下盖，所述上盖上设有上卡置槽，所述下盖上设有下卡置槽，所述筒体内通过上卡置槽与下卡置槽卡置的方式设有隔板，所述隔板将筒体分为两个过滤腔，所述上盖上设有两个分别对应过滤腔的出水接口，所述下盖上设有两个分别对应过滤腔的进水接口，各过滤腔内设有两个滤料筒，所述滤料筒的上下两端设有过滤网，所述滤料筒内设有复数个隔板，各隔板配合形成S形流道，所述S形流道内设有过滤料。
2.根据权利要求1所述的一种新型水处理过滤芯，其特征在于：各过滤腔上端的滤料筒内的过滤料为电气石球。
3.根据权利要求1所述的一种新型水处理过滤芯，其特征在于：各过滤腔下端的滤料筒内的过滤料为亚硫酸钙球。
4.根据权利要求1所述的一种新型水处理过滤芯，其特征在于：所述上盖上位于出水接口外侧设有上强磁环。
5.根据权利要求1所述的一种新型水处理过滤芯，其特征在于：所述下盖上位于进水接口外侧设有下强磁环。
说明书
一种新型水处理过滤芯
技术领域
本实用新型涉及净水领域，尤其涉及一种新型水处理过滤芯。
背景技术
中国专利号：201721538493 .X公开一种净水器滤瓶，属于净水器零部件技术领域。它解决了现有滤瓶中掉落的活性炭粉容易堵塞电磁阀等问题。本净水器滤瓶包括瓶体、瓶盖，瓶盖上开设有进水孔和出水孔，瓶体与瓶盖连配合并形成空腔，空腔中安装有滤芯，滤芯与进水孔和出水孔分别连通，滤芯包括上盖与下盖，上盖与下盖均开设有通水孔，上盖的通水孔与下盖的通水通之间通过输水管连接，滤芯中水流先流经的一侧设置有活性炭滤芯，滤芯中水流后流经的一侧设置有丝状滤芯。本实用新型具有防止电磁阀堵塞等优点。但是这种滤芯的过滤效果并不强，而且往往某部分的滤料频繁有流水经过，失效时间较快，另一部分的滤料很少有水流经过，利用率不高。
实用新型内容
本实用新型要解决的技术问题是提供一种结构简单、过滤效果好的新型水处理过滤芯。
为达到上述目的，本实用新型的技术方案是：一种新型水处理过滤芯，包括筒体、设于筒体上端的上盖、设于筒体下端的下盖，所述上盖上设有上卡置槽，所述下盖上设有下卡置槽，所述筒体内通过上卡置槽与下卡置槽卡置的方式设有隔板，所述隔板将筒体分为两个过滤腔，所述上盖上设有两个分别对应过滤腔的出水接口，所述下盖上设有两个分别对应过滤腔的进水接口，各过滤腔内设有两个滤料筒，所述滤料筒的上下两端设有过滤网，所述滤料筒内设有复数个隔板，各隔板配合形成S形流道，所述S形流道内设有过滤料。
优选的，各过滤腔上端的滤料筒内的过滤料为电气石球。
优选的，各过滤腔下端的滤料筒内的过滤料为亚硫酸钙球。
优选的，所述上盖上位于出水接口外侧设有上强磁环。
优选的，所述下盖上位于进水接口外侧设有下强磁环。
上述技术方案具有如下有益效果：本新型水处理过滤芯能够使得过滤的效果更好，而且稳定性更强，在装配、拆卸时更简便，另外，S形流道的设置，可以使得过滤料的利用更充分。另外，电气石球、亚硫酸钙球的设置，可以使得过滤的效果更好。另外，上强磁环、下强磁环的设置，可以针对进入、流出的水流进行磁化，提高过滤效果，提高水质。
