申请日2018.03.01
公开(公告)日2019.02.01
IPC分类号C02F1/461
摘要
本实用新型公开一种污水处理用水质电解器，包括第一箱体，所述第一箱体的上方设置有第二箱体，且第一箱体的一侧连接有支撑装置，所述第一箱体的下表面嵌入设置有电解棒，且第一箱体的前表面嵌入设置有控制面板，所述电解棒的上端表面设置有管螺纹，且电解棒的外部套有保护套。本实用新型结构简单，使用方便，设置了支撑装置，通过支撑装置可以对水质电解器起到支撑固定的作用，增加了稳定性，避免水质电解器在运作时出现晃动从而影响电解效果，以及对操作人员造成伤害的问题，设置了保护套，通过保护套可以对电解棒进行防护，保障了电解棒的使用性能，增加了其整体使用寿命，避免因磕碰导致电解棒损坏的问题。
权利要求书

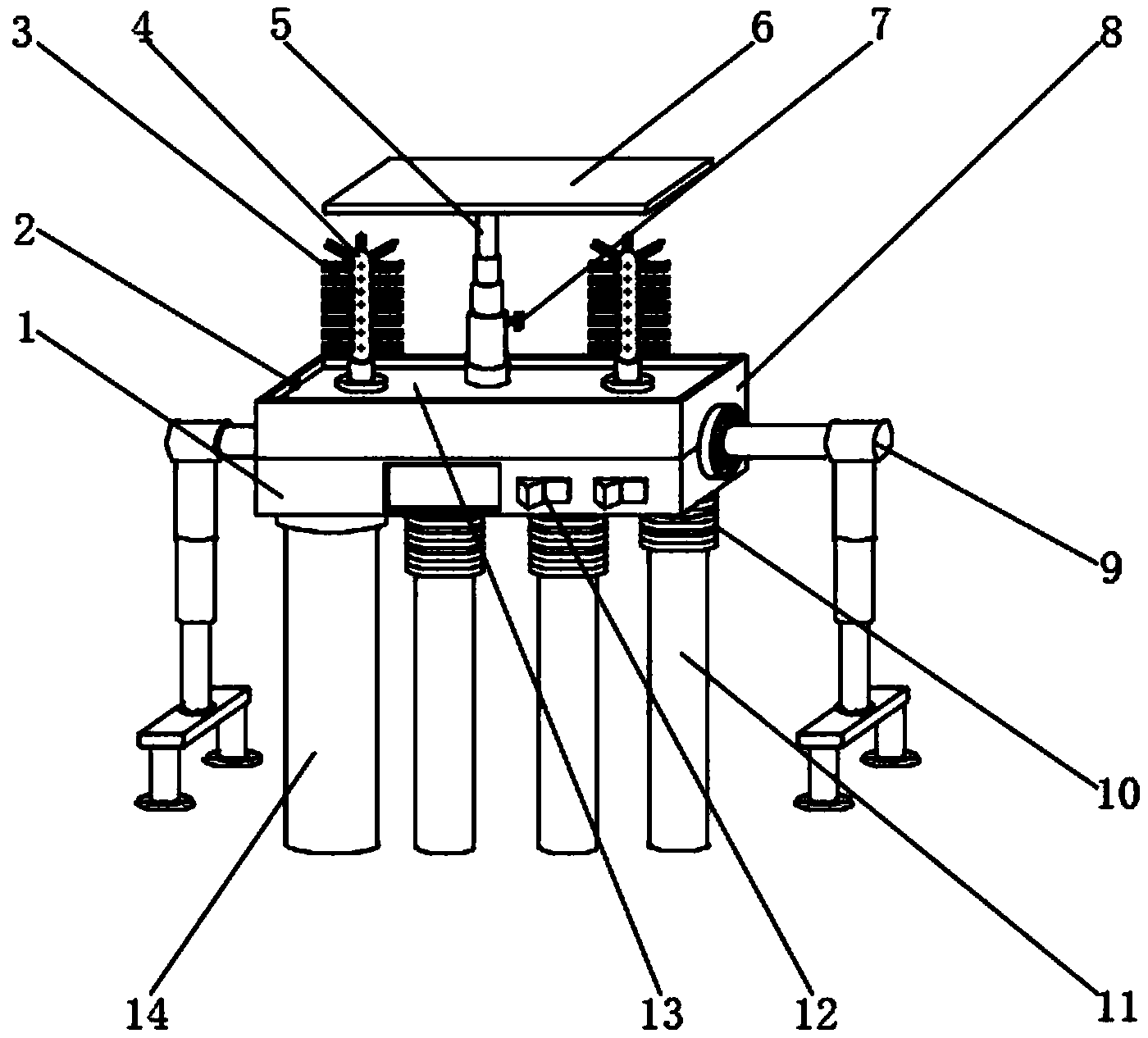

1.一种污水处理用水质电解器，包括第一箱体(1)，其特征在于：所述第一箱体(1)的上方设置有第二箱体(8)，且第一箱体(1)的一侧连接有支撑装置(9)，所述第一箱体(1)的下表面嵌入设置有电解棒(11)，且第一箱体(1)的前表面嵌入设置有控制面板(12)，所述电解棒(11)的上端表面设置有管螺纹(10)，且电解棒(11)的外部套有保护套(14)，所述第二箱体(8)的上表面开设有水槽(13)，且第二箱体(8)的上方设置有压板(6)，所述第二箱体(8)与压板(6)之间通过伸缩杆(5)固定连接，且第二箱体(8)的上表面靠近伸缩杆(5)的一侧位置处设置有清洗辊(4)，所述第二箱体(8)的一侧嵌入设置有水管接头(21)，且第二箱体(8)内部设置有伺服电机(18)，所述第二箱体(8)的内部相对应水管接头(21)的位置处设置有主水管(17)，且第二箱体(8)的内部顶端相对应清洗辊(4)的位置处设置有从动轮(15)，所述主水管(17)的上方相对应从动轮(15)的位置处设置有支水管(16)，所述伺服电机(18)的上方设置有主动轮(19)，所述伸缩杆(5)的表面设置有调节螺栓(7)，所述水槽(13)的侧壁开设有溢水孔(2)，所述压板(6)的下表面固定有第二吸盘(20)，所述清洗辊(4)的表面开设有喷水孔(3)，所述伺服电机(18)的输入端与控制面板(12)的输出端电性连接，所述控制面板(12)与外部电源电性连接。
2.根据权利要求1所述的一种污水处理用水质电解器，其特征在于：所述支撑装置(9)包括连杆(91)、连接块(92)、电动伸缩杆(93)、支撑板(94)、支撑杆(95)和第一吸盘(96)，所述支撑装置(9)的外部设置有连杆(91)，所述连杆(91)的一端下方设置有电动伸缩杆(93)，且连杆(91)与电动伸缩杆(93)之间通过连接块(92)固定连接，所述电动伸缩杆(93)的下方设置有支撑板(94)，所述支撑板(94)的下方设置有第一吸盘(96)，且支撑板(94)与第一吸盘(96)之间通过支撑杆(95)固定连接。
3.根据权利要求2所述的一种污水处理用水质电解器，其特征在于：所述电动伸缩杆(93)的表面设置有启动器，启动器的输入端与控制面板(12)的输出端电性连接。
4.根据权利要求1或2所述的一种污水处理用水质电解器，其特征在于：所述支撑装置(9)与第一箱体(1)之间通过轴承转动连接。
5.根据权利要求1所述的一种污水处理用水质电解器，其特征在于：所述主动轮(19)和从动轮(15)之间通过皮带转动连接，皮带的内侧设置有防滑齿。
6.根据权利要求1所述的一种污水处理用水质电解器，其特征在于：所述支水管(16)的一端与主水管(17)固定连接，且支水管(16)的另一端贯穿从动轮(15)和清洗辊(4)与喷水孔(3)固定连接。
7.根据权利要求1所述的一种污水处理用水质电解器，其特征在于：所述清洗辊(4)的表面设置有刷毛，刷毛为一种尼龙材质的构件。
8.根据权利要求1所述的一种污水处理用水质电解器，其特征在于：所述保护套(14)的上端内侧设置有内螺纹，且保护套(14)与电解棒(11)之间通过管螺纹(10)和内螺纹固定连接。
说明书
一种污水处理用水质电解器
技术领域
本实用新型涉及污水处理用水质电解器技术领域，尤其涉及一种污水处理用水质电解器。
背景技术
水质电解器是水质检查人员使用次数最多，携带最方便，最重要的检测工具，原水通过电解后可初步判断水中的杂质情况，但是目前水质电解器，都是直接架在量杯的上面进行测量，导致水质电解器在检测过程中容易出现晃动，现设计一款水质电解器，可以有效的解决水质电解器在检测过程中容易出现晃动的问题。
实用新型内容
本实用新型的目的是为了解决水质电解器在检测过程中容易出现晃动的问题，而提出的一种污水处理用水质电解器。
为了实现上述目的，本实用新型采用了如下技术方案：一种污水处理用水质电解器，包括第一箱体，所述第一箱体的上方设置有第二箱体，且第一箱体的一侧连接有支撑装置，所述第一箱体的下表面嵌入设置有电解棒，且第一箱体的前表面嵌入设置有控制面板，所述电解棒的上端表面设置有管螺纹，且电解棒的外部套有保护套，所述第二箱体的上表面开设有水槽，且第二箱体的上方设置有压板，所述第二箱体与压板之间通过伸缩杆固定连接，且第二箱体的上表面靠近伸缩杆的一侧位置处设置有清洗辊，所述第二箱体的一侧嵌入设置有水管接头，且第二箱体内部设置有伺服电机，所述第二箱体的内部相对应水管接头的位置处设置有主水管，且第二箱体的内部顶端相对应清洗辊的位置处设置有从动轮，所述主水管的上方相对应从动轮的位置处设置有支水管，所述伺服电机的上方设置有主动轮，所述伸缩杆的表面设置有调节螺栓，所述水槽的侧壁开设有溢水孔，所述压板的下表面固定有第二吸盘，所述清洗辊的表面开设有喷水孔，所述伺服电机的输入端与控制面板的输出端电性连接，所述控制面板与外部电源电性连接。
优选的，所述支撑装置包括连杆、连接块、电动伸缩杆、支撑板、支撑杆和第一吸盘，所述支撑装置的外部设置有连杆，所述连杆的一端下方设置有电动伸缩杆，且连杆与电动伸缩杆之间通过连接块固定连接，所述电动伸缩杆的下方设置有支撑板，所述支撑板的下方设置有第一吸盘，且支撑板与第一吸盘之间通过支撑杆固定连接。
优选的，所述电动伸缩杆的表面设置有启动器，启动器的输入端与控制面板的输出端电性连接。
优选的，所述支撑装置与第一箱体之间通过轴承转动连接。
优选的，所述主动轮和从动轮之间通过皮带转动连接，皮带的内侧设置有防滑齿。
优选的，所述支水管的一端与主水管固定连接，且支水管的另一端贯穿从动轮和清洗辊与喷水孔固定连接。
优选的，所述清洗辊的表面设置有刷毛，刷毛为一种尼龙材质的构件。
优选的，所述保护套的上端内侧设置有内螺纹，且保护套与电解棒之间通过管螺纹和内螺纹固定连接。
与现有技术相比，本实用新型提供了一种污水处理用水质电解器，具备以下有益效果：
1、本实用新型结构简单，使用方便，设置了支撑装置，通过支撑装置可以对水质电解器起到支撑固定的作用，增加了稳定性，避免水质电解器在运作时出现晃动从而影响电解效果，以及对操作人员造成伤害的问题。
2、本实用新型设置了保护套，通过保护套可以对电解棒进行防护，保障了电解棒的使用性能，增加了其整体使用寿命，避免因磕碰导致电解棒损坏的问题。
3、本实用新型设置了清洗辊，通过清洗辊可以对检测后量杯进行清理，降低了劳动强度，提高了工作效率。
4、本实用新型设置了第二吸盘，通过第二吸盘可以对量杯进行固定，提高了清洗效果，避免在清洗过程中因离心力导致量杯甩出损坏的问题。
