申请日2018.02.02
公开(公告)日2018.11.09
IPC分类号C02F1/20; C02F103/08
摘要
本实用新型提出一种用于水处理的喷淋消泡装置，包括内部装有消泡剂的药桶、插桶泵、溶解箱、清水水源、加药泵、管道混合器、喷淋装置，其中，所述清水水源通过管道分别与所述溶解箱、管道混合器连接，所述药桶和插桶泵通过管道与所述溶解箱连接，清水对所述消泡剂在所述溶解箱中进行第一次稀释;所述溶解箱的出料口与所述加药泵、管道混合器通过管道连接，所述清水对稀释后的消泡剂在所述管道混合器中进行第二次稀释，所述管道混合器的出口端与所述喷淋装置管道连接，所述喷淋装置包括喷淋管道和1个以上的喷头。本实用新型用于水处理的喷淋消泡装置，不仅提高了消泡效率，而且还降低了消泡剂的使用量。
权利要求书
1.一种用于水处理的喷淋消泡装置，其特征在于，包括内部装有消泡剂的药桶、插桶泵、溶解箱、清水水源、加药泵、管道混合器、喷淋装置，其中，所述清水水源通过管道分别与所述溶解箱、管道混合器连接，所述药桶和插桶泵通过管道与所述溶解箱连接，清水对所述消泡剂在所述溶解箱中进行第一次稀释;所述溶解箱的出料口与所述加药泵、管道混合器通过管道连接，所述清水对稀释后的消泡剂在所述管道混合器中进行第二次稀释，所述管道混合器的出口端与所述喷淋装置管道连接，所述喷淋装置包括喷淋管道和1个以上的喷头。
2.根据权利要求1所述的用于水处理的喷淋消泡装置，其特征在于，所述喷头在单根喷淋管道上以直线和/或曲线形式排布，或者所述喷头在多根喷淋管道上以阵列形式规则排布，或者所述喷头在多根喷淋管道上不规则排布。
3.根据权利要求1所述的用于水处理的喷淋消泡装置，其特征在于，所述喷头的侧壁和底部均开设有网状喷水口。
4.根据权利要求1所述的用于水处理的喷淋消泡装置，其特征在于，与所述溶解箱的出料口相连接的加药泵数量为两个以上，其中一个作为备用。
5.根据权利要求1所述的用于水处理的喷淋消泡装置，其特征在于，与所述溶解箱的出料口相连接的加药泵数量为三个，三个所述加药泵通过管道并联连接，其中的两个所述加药泵分别与两个管道混合器管道连接，另一个所述加药泵作为备用，通过带有阀门的管道分别与所述两个管道混合器连接。
6.根据权利要求1所述的用于水处理的喷淋消泡装置，其特征在于，所述溶解箱内设置有搅拌混合装置，用于对加入的消泡剂和清水进行搅拌混合。
7.根据权利要求1所述的用于水处理的喷淋消泡装置，其特征在于，所述溶解箱的外面侧壁上设置有翻转刻度表，用于显示溶解箱中被稀释后的消泡剂的液面高度。
8.根据权利要求1-7任一所述的用于水处理的喷淋消泡装置，其特征在于，所述溶解箱的顶部设置有出口连接通往地沟的溢流管道，用于将溢出的一次稀释消泡剂排放到地沟。
9.根据权利要求1-7任一所述的用于水处理的喷淋消泡装置，其特征在于，所述溶解箱的底部设置有排水口连接通往地沟的排水管道，所述排水管道上设置有阀门，用于排放所述溶解箱在使用前和/或使用后进行清洗的污水。
10.根据权利要求1-7任一所述的用于水处理的喷淋消泡装置，其特征在于，与所述溶解箱的出料口相连接的管道上还设置有取样阀和/或Y型过滤器。
说明书
用于水处理的喷淋消泡装置
技术领域
本实用新型涉及水处理设备领域，特别涉及一种用于水处理的喷淋消泡装置。
背景技术
海水直接利用主要包括海水冷却和大生活用海水，是直接采用海水替代淡水的开源节流技术，具有替代节约淡水总量大的特点，在淡水资源匮乏的沿海地区有很大的意义。但在海水直接利用过程中由于海水的贝类滋生处理，以及贝类代谢等原因造成的营养富集后的泡沫问题，造成环境污染。因此，需要对使用后的海水进行消泡处理。但是，市面上的消泡装置只通过内部含有消泡剂的单根管道进行消泡处理，消泡效率较低，消泡剂的使用量较大，一方面对生化系统产生不良影响，另一方面造成药剂的浪费、成本较高。
在实际的工业生产过程中，不仅需要对利用后的海水中的泡沫进行消泡处理，还需要对淡水等其他水源中的泡沫进行消泡处理，同样面临着消泡装置消泡效率低、消泡剂使用量大的问题。
发明内容
本实用新型的目的是为了解决现有技术中消泡装置消泡效率低、消泡剂使用量大的问题，提出一种用于水处理的喷淋消泡装置。

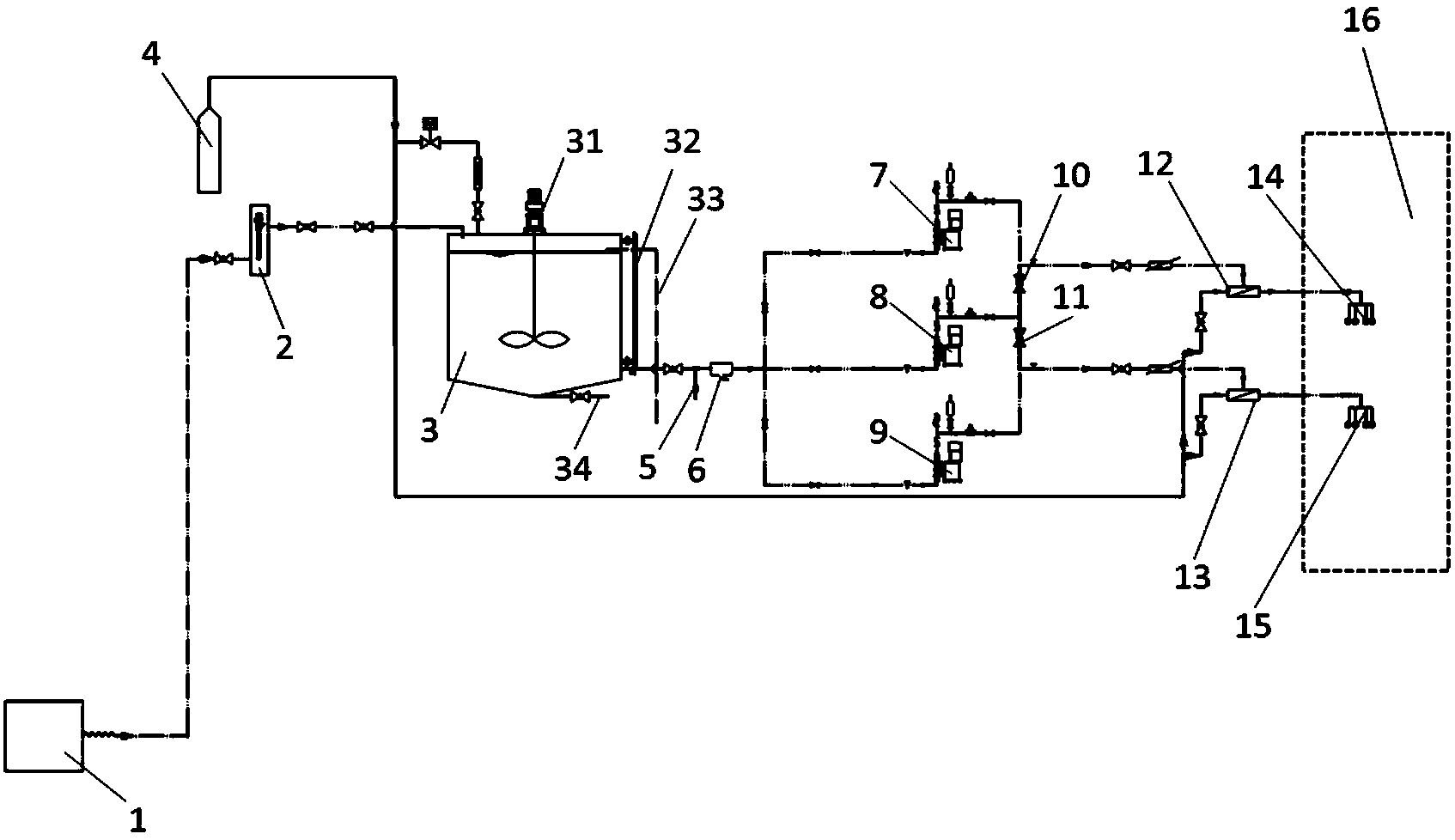

本实用新型用于水处理的喷淋消泡装置，包括内部装有消泡剂的药桶、插桶泵、溶解箱、清水水源、加药泵、管道混合器、喷淋装置，其中，所述清水水源通过管道分别与所述溶解箱、管道混合器连接，所述药桶和插桶泵通过管道与所述溶解箱连接，清水对所述消泡剂在所述溶解箱中进行第一次稀释;所述溶解箱的出料口与所述加药泵、管道混合器通过管道连接，所述清水对稀释后的消泡剂在所述管道混合器中进行第二次稀释，所述管道混合器的出口端与所述喷淋装置管道连接，所述喷淋装置包括喷淋管道和1个以上的喷头。
在优选的实施方式中，所述喷头在单根喷淋管道上以直线和/或曲线形式排布，或者所述喷头在多根喷淋管道上以阵列形式规则排布，或者所述喷头在多根喷淋管道上不规则排布。
在优选的实施方式中，所述喷头的侧壁和底部均开设有网状喷水口。
在优选的实施方式中，与所述溶解箱的出料口相连接的加药泵数量为两个以上，其中一个作为备用。
在优选的实施方式中，与所述溶解箱的出料口相连接的加药泵数量为三个，三个所述加药泵通过管道并联连接，其中的两个所述加药泵分别与两个管道混合器管道连接，另一个所述加药泵作为备用，通过带有阀门的管道分别与所述两个管道混合器连接。
在优选的实施方式中，所述溶解箱内设置有搅拌混合装置，用于对加入的消泡剂和清水进行搅拌混合。
在优选的实施方式中，所述溶解箱的外面侧壁上设置有翻转刻度表，用于显示溶解箱中被稀释后的消泡剂的液面高度。
在优选的实施方式中，所述溶解箱的顶部设置有出口连接通往地沟的溢流管道，用于将溢出的一次稀释消泡剂排放到地沟。
在优选的实施方式中，所述溶解箱的底部设置有排水口连接通往地沟的排水管道，所述排水管道上设置有阀门，用于排放所述溶解箱在使用前和/或使用后进行清洗的污水。
在优选的实施方式中，与所述溶解箱的出料口相连接的管道上还设置有取样阀和/或Y型过滤器。
与现有技术相比，本实用新型的有益效果有：
本实用新型的用于水处理的喷淋消泡装置，通过在喷淋装置中设置1个以上的喷头，在喷洒装置的前端设置管道混合器，对消泡剂进行二次稀释，使得本实用新型用于水处理的喷淋消泡装置，不仅提高了消泡效率，而且还降低了消泡剂的使用量，即在提高消泡效率的同时还降低了消泡成本。
