申请日2018.03.01
公开(公告)日2019.01.25
IPC分类号B01D53/84; B01D53/78; B01D53/72; C02F3/02; C02F103/28
摘要
本废水臭气净化塔解决了造纸厂污水处理系统在经过好氧反应生物处理后异味影响周围环境的问题，本技术通过特制的生物滤膜对废气进行吸附和降解，消除了废气中的有机污染物，生物膜的形成利用了现有的活性污泥资源，本设施运行可靠，效能稳定，实践证明能有效缓解造纸厂的废气排放问题。
权利要求书
1.一种实用的废水臭气净化塔，其特征在于，包括：一净化塔，所述净化塔包括废气进气部分，用以接收废气;所述净化塔内从下到上依次设有废气下端填料层生物膜吸附、下端布水喷淋、上端填料层生物膜吸附、上端布水喷淋，顶部除雾喷淋和顶部排气端。
2.根据权利要求1所述的实用的废水臭气净化塔，其特征在于，形成生物膜滤料的填料层采用聚丙烯材料制作。
3.根据权利要求1所述的实用的废水臭气净化塔，其特征在于，上下端填料生物膜吸附性能分区优化。
4.根据权利要求1所述的实用的废水臭气净化塔，其特征在于，通过设置一面水封式透气面板来保证废气通过下端填料生物膜处理后的气液分离。
说明书
一种实用的废水臭气净化塔
技术领域
本实用新型涉及一种实用的废水臭气净化塔。
背景技术
空气质量对社会生产和社会生活的诸多领域有着重要影响，大气环境的质量与保护越来越受到人们的重视。
污水的来源很多，情况复杂。特别是造纸行业，由于生产工艺中多种化学药品的添加后大部分进入了废水系统，而废水在经过生物好氧处理后的仍会散发出含有有机物的废气，影响排放质量。同时对造纸厂和周边环境造成影响。
发明内容
本实用新型公开了一种实用的废水臭气净化塔，用以解决造纸厂的现有废水技术中在经过好氧反应有效去除氨氮和总氮后，产生的尾气中仍然因含有有臭味的有机物而影响排放质量的问题。
本实用新型的上述目的是通过以下技术方案实现的。

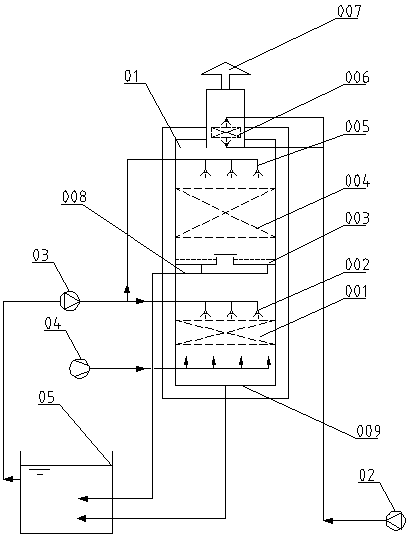

一种实用的废水臭气净化塔，其特征包括：一净化塔，所述净化塔包括废气进气部分，用以接收废气;所述净化塔内从下到上依次设有废气下端填料层生物膜吸附、下端布水喷淋、上端填料层生物膜吸附、上端布水喷淋、顶部除雾喷淋和顶部排气端。
如上所述的实用的废水臭气净化塔，其特征在于，形成生物膜滤料的填料层采用聚丙烯材料制作。
如上所述的实用的废水臭气净化塔，其特征在于，废气进气与喷淋液体逆向接触。
如上所述的实用的废水臭气净化塔，其特征在于，上下端生物膜吸附性能分区优化。
如上所述的实用的废水臭气净化塔，其特征在于，下端布水喷淋和上端布水喷淋通过污泥管相通。
如上所述的实用的废水臭气净化塔，其特征在于，通过设置一面水封式透气面板来保证废气通过下端生物膜处理后的气液分离。
如上所述的实用的废水臭气净化塔，其特征在于，塔顶部采用波纹式除雾器去除净化废气中的水雾。
综上所述，由于采用了上述技术方案，本废水臭气净化塔解决了造纸厂污水处理系统在经过好氧反应生物处理后异味影响周围环境的问题，本技术通过特制的生物滤膜对废气进行吸附和降解，消除了废气中的有机污染物，生物膜的形成利用了现有的活性污泥资源，本设施运行可靠，效能稳定，实践证明能有效缓解造纸厂的废气排放问题。
