申请日2013.06.21
公开(公告)日2013.12.04
IPC分类号C02F9/04
摘要
稀土沉淀洗涤废水综合回收处理系统，包括依次连接的三级澄清回收池、四级冷却池及过滤系统，所述过滤系统包括控制器及依次连接的原水泵、砂过滤器、精滤器、高压泵、反渗透装置，所述精滤器另顺次连接有加药泵、药葙，所述反渗透装置另顺次连接有清洗泵、水箱。本实用新型通过对稀土沉淀洗涤废水经澄清、降温、调pH值处理后回收其中的稀土，最后进入反渗透装置制备纯水，实现洗涤废水的全回收、减少了纯水的消耗、提高了稀土产品的回收率，在确保产品质量的前提下，大大降低了稀土产品沉淀过程中的生产成本，且操作简单，容易维护。
权利要求书
1.稀土沉淀洗涤废水综合回收处理系统，其特征在于，包括依次连接的澄清回收池、冷却池及过滤系统，所述过滤系统包括控制器及依次连接的原水泵、砂过滤器、精滤器、高压泵、反渗透装置，所述精滤器另顺次连接有加药泵、药葙，所述反渗透装置另顺次连接有清洗泵、水箱;所述砂过滤器、精滤器、反渗透装置的入口及所述加药泵、清洗泵的出口，均设有与所述控制器连接的阀门;所述砂过滤器、精滤器及反渗透装置的出口均设有与所述控制器连接的电导仪及压力表。
2.根据权利要求1所述的稀土沉淀洗涤废水综合回收处理系统，其特征在于，所述澄清回收池为三级澄清回收池，所述冷却池为四级冷却池，所述冷却池内设有pH计。
3.根据权利要求1所述的稀土沉淀洗涤废水综合回收处理系统，其特征在于，所述砂过滤器的入口、反渗透装置的出口均设有流量计。
4.根据权利要求1所述的一种稀土沉淀洗涤废水综合回收处理系统，其特征在于，所述原水泵及高压泵均采用立式多级离心泵，所述清洗泵采用卧式离心泵。
说明书
稀土沉淀洗涤废水 综合回收处理系统
技术领域
本实用新型涉及废水回收处理技术与设备，具体为一种稀土沉淀洗涤废水综合回收处理系统。
背景技术
在稀土沉淀过程中，为确保产品质量，需要对沉淀产品进行洗涤以去除吸附和夹带的杂质。而在洗涤过程中需消耗大量的纯水，特别是在高纯度稀土生产过程中，纯水的消耗越来越大，产生的洗涤废水量相当大。例如：高纯度氧化镧、高纯度氧化钇铕的生产过程中需要对草酸稀土进行洗涤使其中的氯根含量小于50ppm。这些洗涤废水中主要含有少量的草酸、氯离子、非稀土杂质及细颗粒草酸稀土。根据新的稀土工业污染物排放标准的要求，现行生产过程中的洗涤废水排放量大大超标。
实用新型内容
本实用新型所解决的技术问题在于提供一种稀土沉淀洗涤废水综合回收处理系统，以解决上述背景技术中的缺点。
本实用新型所解决的技术问题采用以下技术方案来实现：

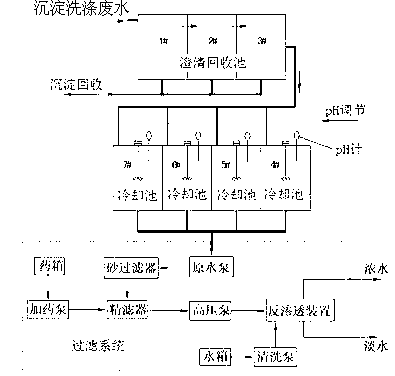

稀土沉淀洗涤废水综合回收处理系统，包括依次连接的澄清回收池、冷却池及过滤系统。所述过滤系统包括控制器及依次连接的原水泵、砂过滤器、精滤器、高压泵、反渗透装置，所述精滤器另顺次连接有加药泵、药葙，所述反渗透装置另顺次连接有清洗泵、水箱。所述砂过滤器、精滤器、反渗透装置的入口，以及所述加药泵、清洗泵的出口，均设有与所述控制器连接的阀门。所述砂过滤器、精滤器及反渗透装置的出口均设有与所述控制器连接的电导仪及压力表。
所述澄清回收池为三级澄清回收池，所述冷却池为四级冷却池，所述冷却池内设有pH计。
所述砂过滤器的入口、反渗透装置的出口均设有流量计。
所述原水泵及高压泵均采用立式多级离心泵，所述清洗泵采用卧式离心泵。
稀土沉淀洗涤废水进入澄清回收池中澄清后，将池底沉淀物回收利用，其上清液进入冷却池进行pH值调节并冷却后进入过滤系统进行过滤、去除离子及化合物后，最终生成淡纯水与少量浓水，浓水用于配制沉淀剂，淡纯水可重新用于生产。
有益效果：本实用新型结构简单，操作方便，容易维护，通过对稀土沉淀洗涤废水经澄清、降温、调pH值处理后回收其中的稀土，最后进入反渗透装置制备纯水，实现洗涤废水的全回收、减少了纯水的消耗、提高了稀土产品的回收率，在确保产品质量的前提下，大大降低了稀土产品沉淀过程中的生产成本。
