申请日2018.02.09
公开(公告)日2019.01.22
IPC分类号C02F9/14
摘要
本实用新型公开了中水回用技术领域的一种低浓度废水处理的中水回用装置，包括污水池，所述污水池的右侧通过管道设有格栅井，所述格栅井和污水池之间设有水泵，所述格栅井的内腔左侧设有粗格栅，所述格栅井的内腔右侧设有细格栅，所述粗格栅和细格栅之间设有沙袋，所述格栅井的右侧通过管道设有水解酸化池，所述水解酸化池的顶部设有框架，所述框架的内腔设有水管，所述水管的底部贯穿水解酸化池;本实用新型通过取样管与PH测试仪实现解水解酸化池中的酸化处理进程，了解低浓度废水处理的实况。
权利要求书

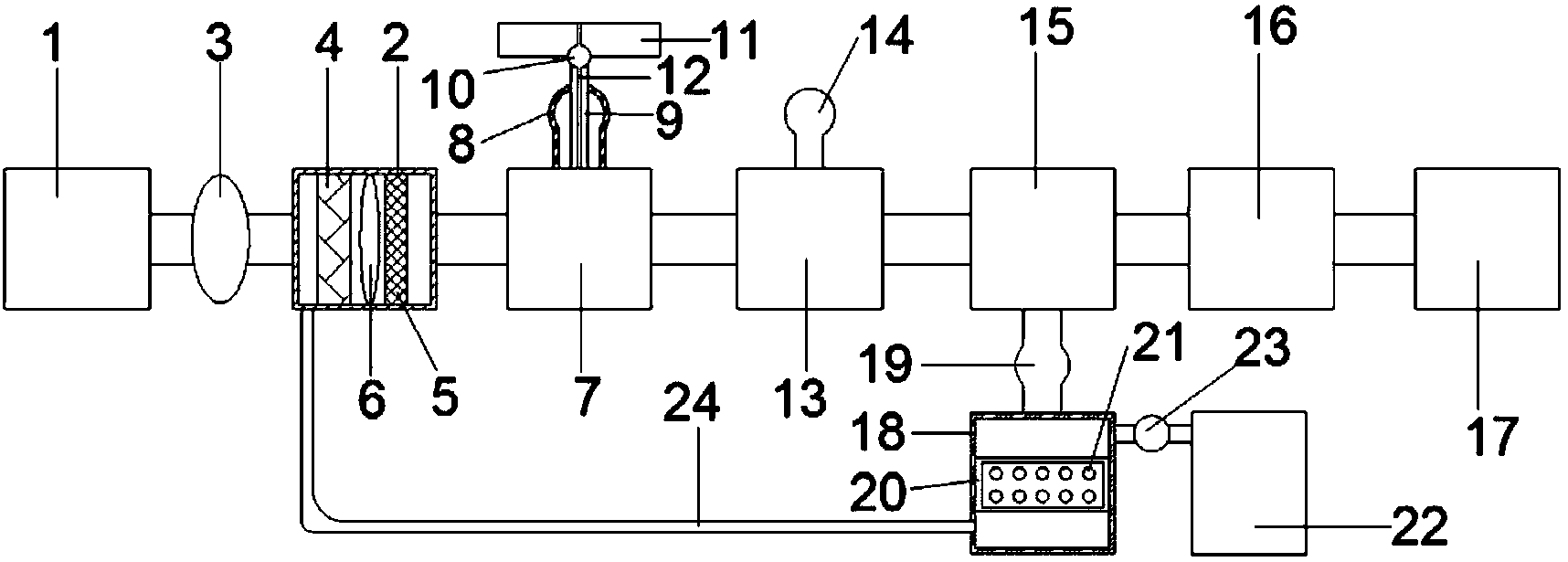

1.一种低浓度废水处理的中水回用装置，包括污水池(1)，其特征在于：所述污水池(1)的右侧通过管道设有格栅井(2)，所述格栅井(2)和污水池(1)之间设有水泵(3)，所述格栅井(2)的内腔左侧设有粗格栅(4)，所述格栅井(2)的内腔右侧设有细格栅(5)，所述粗格栅(4)和细格栅(5)之间设有沙袋(6)，所述格栅井(2)的右侧通过管道设有水解酸化池(7)，所述水解酸化池(7)的顶部设有框架(8)，所述框架(8)的内腔设有水管(9)，所述水管(9)的底部贯穿水解酸化池(7)，所述水管(9)的顶部设有压力球囊(10)，所述压力球囊(10)的后侧通过支架设有pH测试仪(11)，所述水管(9)的内腔设有取样管(12)，所述取样管(12)的顶部贯穿压力球囊(10)并与pH测试仪(11)连接，所述水解酸化池(7)的右侧通过管道设有A/O池(13)，所述A/O池(13)的顶部设有菌落活性测试仪(14)，所述A/O池(13)的右侧通过管道设有过滤池(15)，所述过滤池(15)的右侧通过管道设有中水池(16)，所述中水池(16)的右侧通过管道设有软化池(17)，所述过滤池(15)的底部设有分离池(18)，所述分离池(18)与过滤池(15)之间设有排泥阀(19)，所述分离池(18)的内腔中央设有镂空筒(20)，所述镂空筒(20)的内腔设有砂石(21)，所述分离池(18)的右侧设有储泥池(22)，所述储泥池(22)的左侧顶部与分离池(18)的右侧顶部之间设有抽泥泵(23)，所述分离池(18)的右侧底部设有弯管(24)，所述弯管(24)的左侧顶部与格栅井(2)的底部左侧连接。
2.根据权利要求1所述的低浓度废水处理的中水回用装置，其特征在于：所述污水池(1)的内腔设有加药装置，且加药装置上通过拖绳与污水池(1)的外部连接。
3.根据权利要求1所述的低浓度废水处理的中水回用装置，其特征在于：所述格栅井(2)的内腔右侧设有曝气机。
4.根据权利要求1所述的低浓度废水处理的中水回用装置，其特征在于：所述过滤池(15)的内腔设有刮泥板。
5.根据权利要求1所述的低浓度废水处理的中水回用装置，其特征在于：所述镂空筒(20)与砂石(21)之间设有滤网。
说明书
一种低浓度废水处理的中水回用装置
技术领域
本实用新型涉及中水回用技术领域，具体涉及一种低浓度废水处理的中水回用装置。
背景技术
中水也叫再生水或回收水，是指污水经适当处理后，达到一定的水质指标、满足某种使用要求、可以进行有益使用的水。我国是一个缺水国家，对水进行循环利用可以减少水资源的消耗，而中水回用和海水淡化、跨流域调水相比，中水具有明显的优势。从经济的角度看，中水的成本最低，从环保的角度看，中水回用利用有助于改善生态环境，实现水生态的良性循环。但是在中水回用过程中还有很多的污水没有处理完成，造成浪费。基于此，本实用新型设计了一种低浓度废水处理的中水回用装置，以解决上述问题。
实用新型内容
本实用新型的目的在于提供一种低浓度废水处理的中水回用装置，以解决上述背景技术中提出的现有装置污水处理不完全的问题。
为实现上述目的，本实用新型提供如下技术方案：一种低浓度废水处理的中水回用装置，包括污水池，所述污水池的右侧通过管道设有格栅井，所述格栅井和污水池之间设有水泵，所述格栅井的内腔左侧设有粗格栅，所述格栅井的内腔右侧设有细格栅，所述粗格栅和细格栅之间设有沙袋，所述格栅井的右侧通过管道设有水解酸化池，所述水解酸化池的顶部设有框架，所述框架的内腔设有水管，所述水管的底部贯穿水解酸化池，所述水管的顶部设有压力球囊，所述压力球囊的后侧通过支架设有PH测试仪，所述水管的内腔设有取样管，所述取样管的顶部贯穿压力球囊并与PH测试仪连接，所述水解酸化池的右侧通过管道设有A/O池，所述A/O池的顶部设有菌落活性测试仪，所述A/O池的右侧通过管道设有过滤池，所述过滤池的右侧通过管道设有中水池，所述中水池的右侧通过管道设有软化池，所述过滤池的底部设有分离池，所述分离池与过滤池之间设有排泥阀，所述分离池的内腔中央设有镂空筒，所述镂空筒的内腔设有砂石，所述分离池的右侧设有储泥池，所述储泥池的左侧顶部与分离池的右侧顶部之间设有抽泥泵，所述分离池的右侧底部设有弯管，所述弯管的左侧顶部与格栅井的底部左侧连接。
优选的，所述污水池的内腔设有加药装置，且加药装置上通过拖绳与污水池的外部连接。
优选的，所述格栅井的内腔右侧设有曝气机。
优选的，所述过滤池的内腔设有刮泥板。
优选的，所述镂空筒与砂石之间设有滤网。
与现有技术相比，本实用新型的有益效果是：本实用新型通过取样管与PH测试仪实现解水解酸化池中的酸化处理进程，了解低浓度废水处理的实况，通过菌落活性测试仪了解A/O池中菌群的情况，便于及时更换菌群，避免导致中水回用进程中的水质不达标，通过排泥阀将过滤池中产生的泥排入分离池中再次进行固液分离，使泥水脱水完全，将脱出的污水再次经过废水处理过程实现中水回用，实现污水的充分处理利用，节省水资源。
