申请日2018.04.27
公开(公告)日2019.02.12
IPC分类号C02F3/12; C02F3/10
摘要
本实用新型公开了一种结合多相循环模块的MBBR污水处理系统，包括MBBR处理池，在MBBR处理池底部设置有微孔曝气盘，在MBBR处理池中还设置有MBBR填料，在MBBR处理池中还嵌入多相循环模块，多相循环模块包括厢体、生物填料层以及曝气装置，所述曝气装置用于将多相循环模块底部的污水向上提升至空气中曝气后回落至生物填料层，在多相循环模块下方还设置有回流泵，回流泵连接回流管道将经过多相循环模块处理的污水回流至MBBR处理池。本实用新型的生物填料层挂膜速率高，并通过伞曝装置的气提、循环作用，将优势菌种扩散至整个污水系统中，加速整个系统的启动速率。
权利要求书

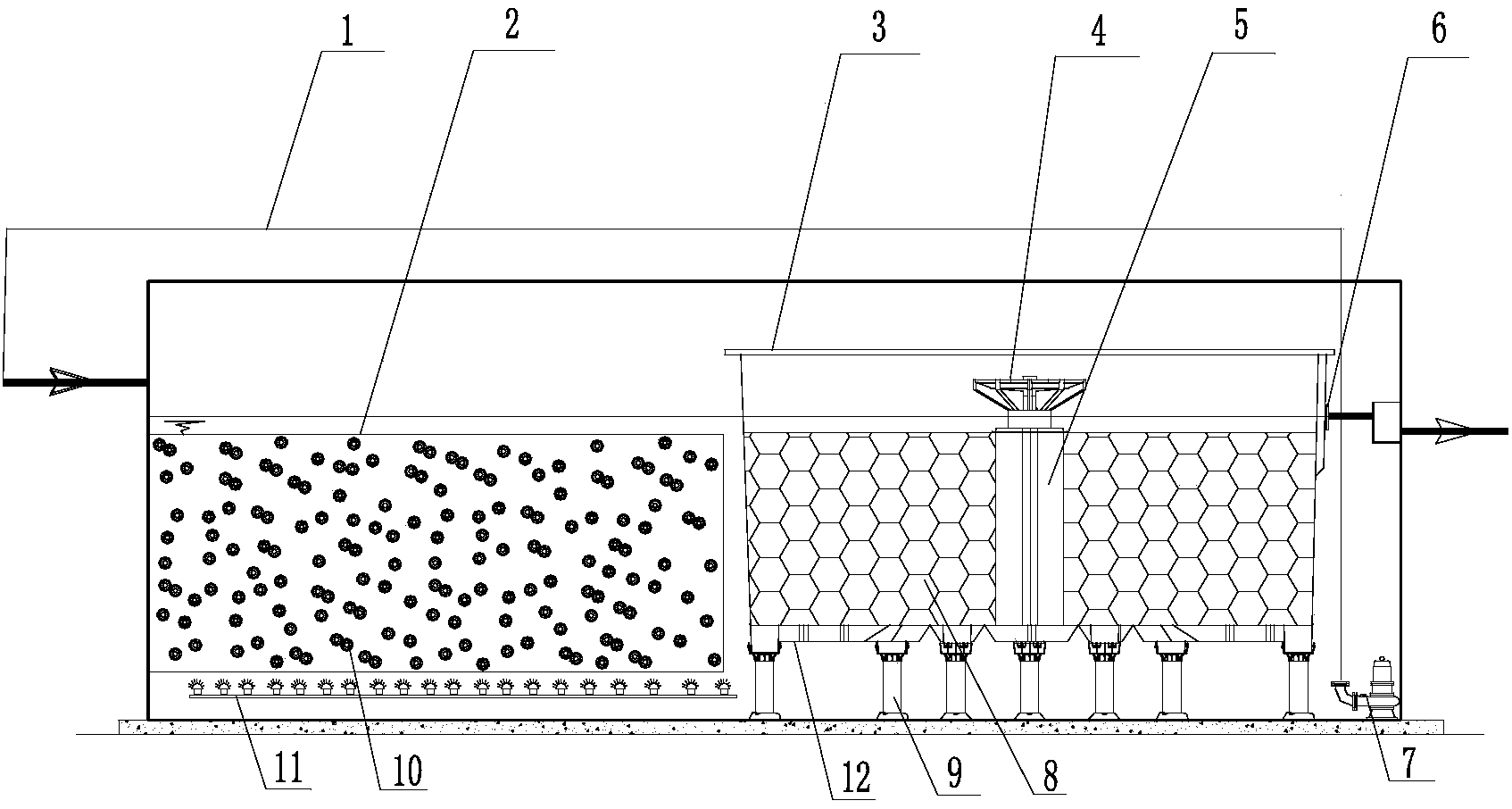

1.一种结合多相循环模块的MBBR污水处理系统，包括MBBR处理池，在MBBR处理池底部设置有微孔曝气盘，在MBBR处理池中还设置有MBBR填料，其特征在于：在MBBR处理池中还嵌入多相循环模块，所述多相循环模块包括厢体，在厢体内设置有生物填料层以及曝气装置，厢体底部设置有进液口供MBBR处理池中的污水进入，所述曝气装置用于将多相循环模块底部的污水向上提升至空气中曝气后回落至生物填料层，在多相循环模块下方还设置有回流泵，回流泵连接回流管道将经过多相循环模块处理的污水回流至MBBR处理池，厢体顶部设置有液体排放口。
2.根据权利要求1所述的结合多相循环模块的MBBR污水处理系统，其特征在于：所述曝气装置包括气提水管以及伞状曝气头，气提水管竖直设置且伸出厢体底部，伞状曝气设置在气提水管上且位于生物填料层上方，生物填料层呈蜂窝状且倾斜设置。
3.根据权利要求1所述的结合多相循环模块的MBBR污水处理系统，其特征在于：所述MBBR填料单元包括外环层和主筋板，所述主筋板位于外环层内部且与外环层连接，所述外环层的外周壁上设有开口。
4.根据权利要求3所述的结合多相循环模块的MBBR污水处理系统，其特征在于：所述开口呈螺旋状，沿着外环层螺旋延伸。
5.根据权利要求3所述的结合多相循环模块的MBBR污水处理系统，其特征在于：所述外环层和主筋板的表面设有不规则的凹凸皱纹。
说明书
结合多相循环模块的MBBR污水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体涉及运用微生物处理的MBBR污水处理系统。
背景技术
MBBR工艺兼具传统流化床和生物接触氧化法两者的优点，是一种新型高效的污水处理方法。通过向反应器中投加一定数量的悬浮载体，提高反应器中的生物量及生物种类，从而提高反应器的处理效率。由于填料密度接近于水，所以在曝气的时候，与水呈完全混合状态，微生物生长的环境为气、液、固三相。载体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。另外，每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好养菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，从而提高了处理效果。
依靠曝气池内的曝气和水流的提升作用使载体处于流化状态，进而形成悬浮生长的活性污泥和附着生长的生物膜，这就使得移动床生物膜使用了整个反应器空间，充分发挥附着相和悬浮相生物两者的优越性，使之扬长避短，相互补充。与以往的填料不同的是，悬浮填料能与污水频繁多次接触因而被称为“移动的生物膜”。
然而MBBR填料体积较小，在曝气状态下又处于悬浮的流化状态，容易跟随出水流出，进而流失;温度、溶解氧、PH等环境因素的细微变化都会直接影响MBBR填料的挂膜情况，出水水质不稳定。
实用新型内容
本实用新型要解决的技术问题是解决上述现有技术的不足，提供一种结合多相循环模块的MBBR污水处理系统。
为了解决上述技术问题，本实用新型采用的技术方案为：一种结合多相循环模块的MBBR 污水处理系统，包括MBBR处理池，在MBBR处理池底部设置有微孔曝气盘，在MBBR处理池中还设置有MBBR填料，在MBBR处理池中还嵌入多相循环模块，所述多相循环模块包括厢体，在厢体内设置有生物填料层以及曝气装置，厢体底部为镂空设计，供MBBR处理池中的污水进入，所述曝气装置用于将多相循环模块底部的污水向上提升至空气中曝气后回落至生物填料层，在多相循环模块下方还设置有回流泵，回流泵连接回流管道将经过多相循环模块处理的污水回流至MBBR处理池，厢体顶部设置有液体排放口。
进一步的，所述曝气装置包括气提水管以及伞状曝气头，气提水管竖直设置且伸出厢体底部，伞状曝气设置在气提水管上且位于生物填料层上方，生物填料层呈蜂窝状且倾斜设置。
进一步的，所述MBBR填料单元包括外环层和主筋板，所述主筋板位于外环层内部且与外环层连接，所述外环层的外周壁上设有开口。
进一步的，所述开口呈螺旋状，沿着外环层螺旋延伸。
进一步的，所述外环层和主筋板的表面设有不规则的凹凸皱纹。
从上述技术方案可以看出本实用新型具有以下优点：蜂窝状的生物填料层挂膜速率高，可根据污水水质迅速产生大量优势菌群，并通过曝气装置的气提、循环作用，将优势菌种扩散至整个污水系统中，加速整个系统的启动速率;在曝气装置的作用下，污水由底部上升到空气中，然后跌落回到污水处理系统中，该过程反复进行，增加污水在系统内的停留时间;生物填料层又可作为斜板沉淀的载体，截留下MBBR填料及大块悬浮物，降低了后续沉淀池的负荷。
