申请日2018.04.27
公开(公告)日2019.02.19
IPC分类号C02F9/04
摘要
本实用新型涉及污水处理设备领域，具体的说是一种用于居民楼的污水处理装置。包括过滤水箱，除味水箱，消毒水管，其特征是：所述过滤水箱的下方设有除味水箱，过滤水箱内侧的左下方设有电机，所述电机右侧的输出端连接推块，过滤水箱内侧的右侧侧壁顶部设有丝杆电机，丝杆电机的下方设有丝杆，丝杆的下方设有挡板，位于电机左侧的过滤水箱底部设有过滤网;所述除味水箱右侧的底部设有斜坡，位于斜坡左侧的除味水箱底部设有活性炭过滤层，除味水箱的右侧底部外设有消毒水管，所述消毒水管的底部设有氧化剂消毒层。本实用新型同现有技术相比，结构简单，使用方便。
权利要求书

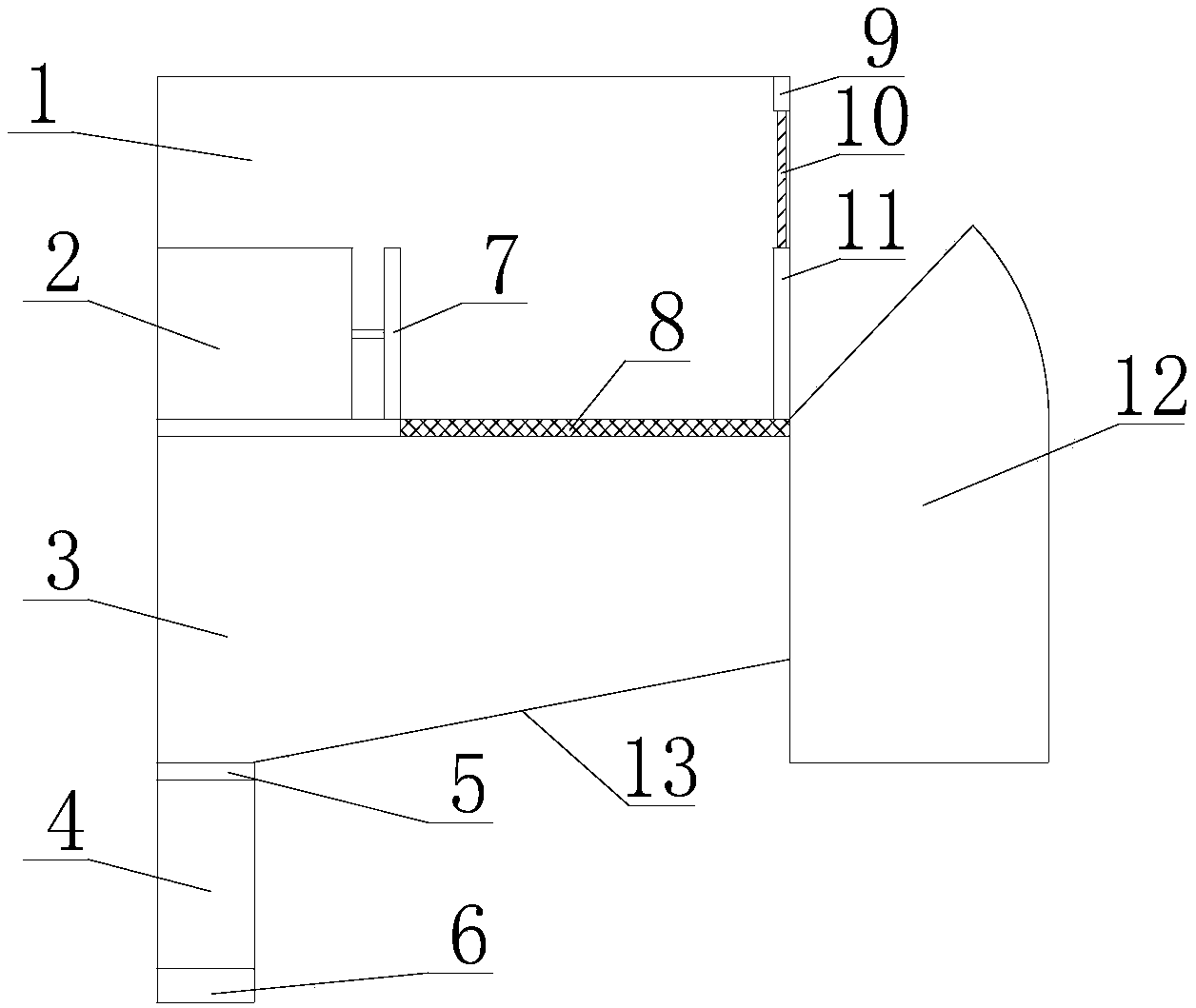

1.一种用于居民楼的污水处理装置，包括过滤水箱，除味水箱，消毒水管，其特征是：所述过滤水箱(1)的下方设有除味水箱(3)，过滤水箱(1)内侧的左下方设有电机(2)，所述电机(2)右侧的输出端连接推块(7)，过滤水箱(1)内侧的右侧侧壁顶部设有丝杆电机(9)，丝杆电机(9)的下方设有丝杆(10)，丝杆(10)的下方设有挡板(11)，位于电机(2)左侧的过滤水箱(1)底部设有过滤网(8);所述除味水箱(3)右侧的底部设有斜坡(13)，位于斜坡(13)左侧的除味水箱(3)底部设有活性炭过滤层(5)，除味水箱(3)的右侧底部外设有消毒水管(4)，所述消毒水管(4)的底部设有氧化剂消毒层(6)。
2.根据权利要求1所述的一种用于居民楼的污水处理装置，其特征是：所述除味水箱(3)的右侧外设有垃圾桶(12)。
3.根据权利要求1所述的一种用于居民楼的污水处理装置，其特征是：所述过滤水箱(1)的右侧侧壁上开设有垃圾倾倒口，所述垃圾倾倒口设在挡板(11)的右侧。
4.根据权利要求1所述的一种用于居民楼的污水处理装置，其特征是：所述过滤水箱(1)和除味水箱(3)之间通过过滤网(8)连通，除味水箱(3)和消毒水管(4)之间通过活性炭过滤层(5)连通。
说明书
一种用于居民楼的污水处理装置
技术领域
本实用新型涉及污水处理设备领域，具体的说是一种用于居民楼的污水处理装置。
背景技术
居民楼做为人们居住的场所，日常产出各种各样的污水，包括洗浴卫生间产生的污水、厨房产生污水，两者的处理方法完全不同，现在的处理方法是将两者统一通过下水道输送至污水处理厂后进行处理，这样就需要污水处理厂同时采用这两类污水的处理方法进行整体处理，大大提高了成本。
发明内容
本实用新型为克服现有技术的不足，设计一种居民楼的污水处理装置，使得厨房产生的污水可以直接在居民楼内进行处理，不在需要通过下水道输送至污水处理厂进行处理，不仅有效节约水资源做到循环利用。
为实现上述目的，设计一种用于居民楼的污水处理装置，包括过滤水箱，除味水箱，消毒水管，其特征是：所述过滤水箱的下方设有除味水箱，过滤水箱内侧的左下方设有电机，所述电机右侧的输出端连接推块，过滤水箱内侧的右侧侧壁顶部设有丝杆电机，丝杆电机的下方设有丝杆，丝杆的下方设有挡板，位于电机左侧的过滤水箱底部设有过滤网;所述除味水箱右侧的底部设有斜坡，位于斜坡左侧的除味水箱底部设有活性炭过滤层，除味水箱的右侧底部外设有消毒水管，所述消毒水管的底部设有氧化剂消毒层。
所述除味水箱的右侧外设有垃圾桶。
所述过滤水箱的右侧侧壁上开设有垃圾倾倒口，所述垃圾倾倒口设在挡板的右侧。
所述过滤水箱和除味水箱之间通过过滤网连通，除味水箱和消毒水管之间通过活性炭过滤层连通。
本实用新型同现有技术相比，结构简单，使用方便;针对可以进行简易处理并循环利用的厨房污水，不再需要通过下水道输送至污水处理厂进行处理，可以有效节约水资源并达到循环利用的目的。
