申请日2019.03.21
公开(公告)日2019.05.17
IPC分类号G01N33/18
摘要
本发明属于环保水质检测技术领域，具体为一种环保检测专用的污水水质检验装置，包括储水箱，所述储水箱的侧壁上螺纹连接有止水块，所述储水箱的底板上设有多个流水孔，所述流水孔的侧壁上固定连接有多个固定板，所述固定板的下表面固定连接有第一弹簧，所述第一弹簧的下端固定连接有挡水板，所述流水孔的侧壁上固定连接有环形板，所述挡水板与环形板相接触，所述储水箱底板的下表面固定连接有U形板，所述U形板的内侧壁固定连接有多个第二弹簧，所述第二弹簧的一端固定连接有活动板，本发明便于控制储水箱内的污水流入检验烧杯内，同时防止检验烧杯在活动板上的晃动，因此这种环保检测专用的污水水质检验装置值得推广。
权利要求书

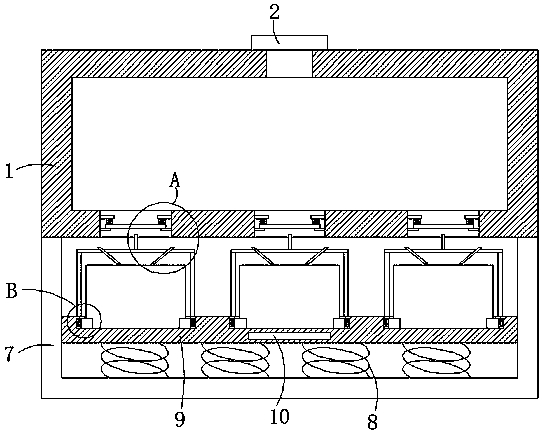

1.一种环保检测专用的污水水质检验装置，包括储水箱(1)，其特征在于：所述储水箱(1)的侧壁上螺纹连接有止水块(2)，所述储水箱(1)的底板上设有多个流水孔，所述流水孔的侧壁上固定连接有多个固定板(3)，所述固定板(3)的下表面固定连接有第一弹簧(4)，所述第一弹簧(4)的下端固定连接有挡水板(5)，所述流水孔的侧壁上固定连接有环形板(6)，所述挡水板(5)与环形板(6)相接触，所述储水箱(1)底板的下表面固定连接有U形板(7)，所述U形板(7)的内侧壁固定连接有多个第二弹簧(8)，所述第二弹簧(8)的一端固定连接有活动板(9)，所述活动板(9)滑动连接在U形板(7)的内侧壁上，所述活动板(9)的侧壁上固定连接有拉板(10)，所述活动板(9)的上表面设有多个容纳槽，所述容纳槽的侧壁上设有多个凹槽，所述凹槽的侧壁上固定连接有第三弹簧(11)，所述第三弹簧(11)的一端固定连接有挡块(12)，所述挡块(12)的一侧设有检验烧杯(13)，所述活动板(9)的上表面固定连接有多根支撑杆(14)，所述支撑杆(14)的侧壁上固定连接有第一连接杆(15)，所述第一连接杆(15)的一端固定连接有漏斗(16)，所述漏斗(16)的内侧壁固定连接有第二连接杆(17)，所述第二连接杆(17)上固定连接有中间杆(18)，所述中间杆(18)位于挡水板(5)的下侧。
2.根据权利要求1所述的一种环保检测专用的污水水质检验装置，其特征在于：所述U形板(7)的内侧壁上设有滑槽，所述活动板(9)上固定连接有滑块，所述滑块滑动连接在滑槽内。
3.根据权利要求1所述的一种环保检测专用的污水水质检验装置，其特征在于：所述储水箱(1)的侧壁上设有螺纹孔，所述止水块(2)的侧壁上设有与螺纹孔相配合的螺纹。
4.根据权利要求1所述的一种环保检测专用的污水水质检验装置，其特征在于：所述拉板(10)的侧壁上均布有凸起，所述凸起的横截面为三角形。
5.根据权利要求1所述的一种环保检测专用的污水水质检验装置，其特征在于：所述U形板(7)的内侧壁上设有多个收纳槽，所述第二弹簧(8)的一端固定连接在收纳槽的侧壁上。
6.根据权利要求1所述的一种环保检测专用的污水水质检验装置，其特征在于：所述中间杆(18)的上端固定连接有圆锥杆，所述圆锥杆的下端远离中间杆(18)的一侧。
说明书
一种环保检测专用的污水水质检验装置
技术领域
本发明属于环保水质检测技术领域，具体为一种环保检测专用的污水水质检验装置。
背景技术
随着社会经济发展、科学进步和人民生活水平的提高，人们对生活饮用水的水质要求不断提高，饮用水水质标准也相应地不断发展和完善，然而现有的环保检测专用的污水水质检验装置不便于同时多次的对污水进行检测，同时不便于控制污水的流入量，因此给工作人员带来了一定的工作强度。
所以，提供一种能够解决多次的对污水进行检测问题的环保检测专用的污水水质检验装置成为我们要解决的问题。
发明内容
本发明的目的在于提供一种环保检测专用的污水水质检验装置，以解决上述背景技术中提出不便于同时多次的对污水进行检测问题。
为实现上述目的，本发明提供如下技术方案：
一种环保检测专用的污水水质检验装置，包括储水箱，所述储水箱的侧壁上螺纹连接有止水块，所述储水箱的底板上设有多个流水孔，所述流水孔的侧壁上固定连接有多个固定板，所述固定板的下表面固定连接有第一弹簧，所述第一弹簧的下端固定连接有挡水板，所述流水孔的侧壁上固定连接有环形板，所述挡水板与环形板相接触，所述储水箱底板的下表面固定连接有U形板，所述U形板的内侧壁固定连接有多个第二弹簧，所述第二弹簧的一端固定连接有活动板，所述活动板滑动连接在U形板的内侧壁上，所述活动板的侧壁上固定连接有拉板，所述活动板的上表面设有多个容纳槽，所述容纳槽的侧壁上设有多个凹槽，所述凹槽的侧壁上固定连接有第三弹簧，所述第三弹簧的一端固定连接有挡块，所述挡块的一侧设有检验烧杯，所述活动板的上表面固定连接有多根支撑杆，所述支撑杆的侧壁上固定连接有第一连接杆，所述第一连接杆的一端固定连接有漏斗，所述漏斗的内侧壁固定连接有第二连接杆，所述第二连接杆上固定连接有中间杆，所述中间杆位于挡水板的下侧。
作为优选，所述U形板的内侧壁上设有滑槽，所述活动板上固定连接有滑块，所述滑块滑动连接在滑槽内。
作为优选，所述储水箱的侧壁上设有螺纹孔，所述止水块的侧壁上设有与螺纹孔相配合的螺纹。
作为优选，所述拉板的侧壁上均布有凸起，所述凸起的横截面为三角形。
作为优选，所述U形板的内侧壁上设有多个收纳槽，所述第二弹簧的一端固定连接在收纳槽的侧壁上。
作为优选，所述中间杆的上端固定连接有圆锥杆，所述圆锥杆的下端远离中间杆的一侧。
与现有技术相比，本发明的有益效果是：通过在流水孔内设置挡水板，便于控制储水箱内的污水流入检验烧杯内，通过在挡水板的下侧设置中间杆，便于推动挡水板，通过在检验烧杯的一侧设置挡块，防止检验烧杯的移动，这种环保检测专用的污水水质检验装置便于控制储水箱内的污水流入检验烧杯内，同时防止检验烧杯在活动板上的晃动，因此这种环保检测专用的污水水质检验装置值得推广。
