申请日2018.04.17
公开(公告)日2019.02.01
IPC分类号C02F7/00
摘要
本实用新型公开了一种用于污废水治理的曝气机，包括船体，所述船体的底部安装有气垫，所述船体上方安装有驾驶室，所述驾驶室的一端安装有机箱，所述风机的底端安装有输气管，所述输气管的下方安装有射流器，所述射流器的一端安装有水泵叶轮。本实用新型安装在船体上，在船体的下方安装有气垫，在船体的顶部安装有驾驶室，通过此种设计方便了控制装置移动，在船体上安装有废渣吸收槽，在废渣吸收槽的两端均设置有废渣吸收口，通过废渣吸收口可以对废渣的回收，增大清理效果，在废渣吸收槽的底部两端两侧分别安装有三个风机，在风机的下方安装有射流器，通过此种设计大大增大了曝气效率，有效提高击飞效果。
权利要求书

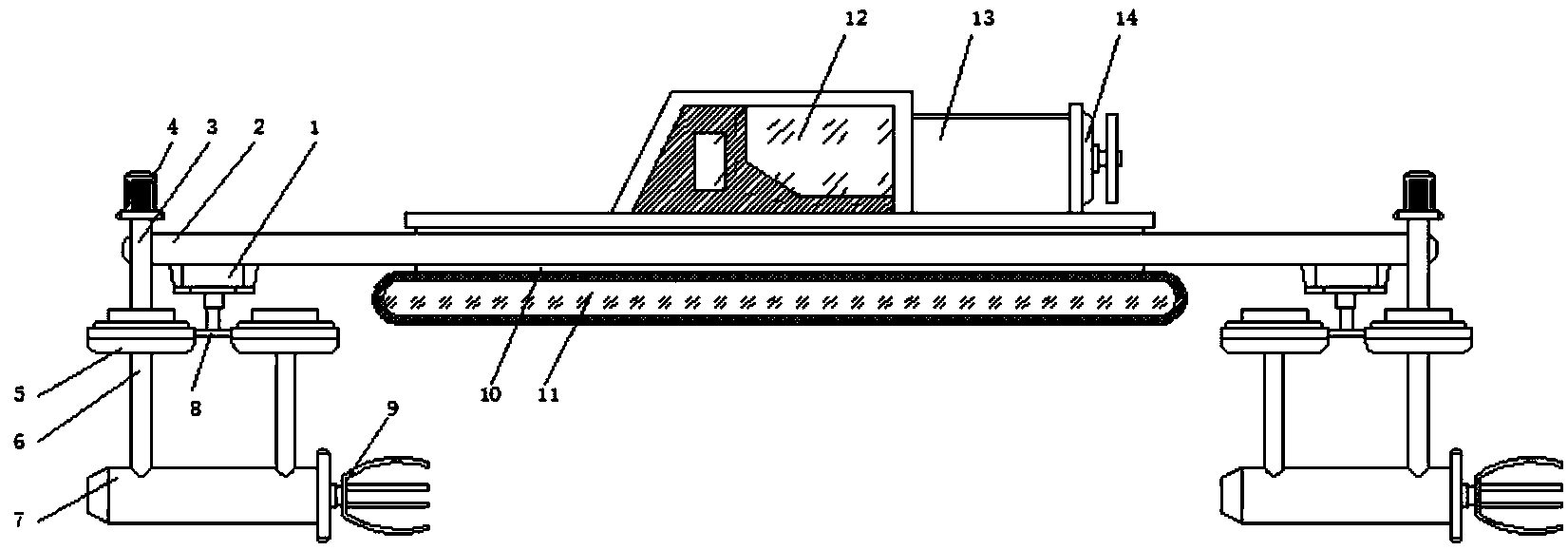

1.一种用于污废水治理的曝气机，包括船体(10)，其特征在于:所述船体(10)的底部安装有气垫(11)，所述船体(10)上方安装有驾驶室(12)，所述驾驶室(12)的一端安装有机箱(13)，所述机箱(13)的一端安装有注喷机(14)，所述船体(10)上安装有废渣吸收槽(2)，所述废渣吸收槽(2)的两端安装有废渣吸收口(15)，所述废渣吸收槽(2)的两端底部安装有连接柱(1)，所述连接柱(1)的下方安装有风机(5)，所述风机(5)之间安装有连接管(8)，所述风机(5)的顶部安装有进气管(3)，所述进气管(3)的顶端安装有进气头(4)，所述风机(5)的底端安装有输气管(6)，所述输气管(6)的下方安装有射流器(7)，所述射流器(7)的一端安装有水泵叶轮(9)。
2.根据权利要求1所述的一种用于污废水治理的曝气机，其特征在于：所述连接柱(1)共设置有四个，且四个连接柱(1)分别安装在废渣吸收槽(2)的底部两端两侧。
3.根据权利要求1所述的一种用于污废水治理的曝气机，其特征在于：所述废渣吸收槽(2)的底部安装有过滤网，且废渣吸收槽(2)与船体(10)的内腔相互贯通。
4.根据权利要求1所述的一种用于污废水治理的曝气机，其特征在于：所述连接柱(1)的下方安装有三个风机(5)，且三个风机(5)之间彼此通过连接管(8)连接。
5.根据权利要求1所述的一种用于污废水治理的曝气机，其特征在于：所述射流器(7)的内部安装有潜水电机，且潜水电机的主轴与水泵叶轮(9)转动连接。
说明书
一种用于污废水治理的曝气机
技术领域
本实用新型涉及曝气机领域，具体是一种用于污废水治理的曝气机。
背景技术
曝气机(曝气头)是通过散气叶轮，将"微气泡"直接注入未经处理的污水中，在混凝剂和絮凝剂的共同作用下，悬浮物发生物理絮凝和化学絮凝，从而形成大的悬浮物絮团，在气泡群的浮升作用下" 絮团"浮上液面形成浮渣，利用刮渣机从水中分离;不需要清理喷嘴，不会发生阻塞现象，本机由潜水泵、射流器、散流器、吸气管和软管五部分组成。在传统射流机理基础上融合了先进的散流技术，采用射流曝气方式。
一种用于污废水治理的曝气机的出现大大方便了污水处理，但是目前阶段的一种用于污废水治理的曝气机存在诸多的不足之处，例如，不方便控制装置移动，方向不好掌控，处理效率低，无法对曝气后的废渣进行收集。
实用新型内容
本实用新型的目的在于提供一种用于污废水治理的曝气机，以解决现有技术中的不方便控制装置移动，方向不好掌控，处理效率低，无法对曝气后的废渣进行收集的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于污废水治理的曝气机，包括船体，所述船体的底部安装有气垫，所述船体上方安装有驾驶室，所述驾驶室的一端安装有机箱，所述机箱的一端安装有注喷机，所述船体上安装有废渣吸收槽，所述废渣吸收槽的两端安装有废渣吸收口，所述废渣吸收槽的两端底部安装有连接柱，所述连接柱的下方安装有风机，所述风机之间安装有连接管，所述风机的顶部安装有进气管，所述进气管的顶端安装有进气头，所述风机的底端安装有输气管，所述输气管的下方安装有射流器，所述射流器的一端安装有水泵叶轮。
优选的，所述连接柱共设置有四个，且四个连接柱分别安装在废渣吸收槽的底部两端两侧。
优选的，所述废渣吸收槽的底部安装有过滤网，且废渣吸收槽与船体的内腔相互贯通。
优选的，所述连接柱的下方安装有三个风机，且三个风机之间彼此通过连接管连接。
优选的，所述射流器的内部安装有潜水电机，且潜水电机的主轴与水泵叶轮转动连接。
与现有技术相比，本实用新型的有益效果是：本实用新型安装在船体上，在船体的下方安装有气垫，在船体的顶部安装有驾驶室，通过此种设计方便了控制装置移动，在船体上安装有废渣吸收槽，在废渣吸收槽的两端均设置有废渣吸收口，通过废渣吸收口可以对废渣的回收，增大清理效果，在废渣吸收槽的底部两端两侧分别安装有三个风机，在风机的下方安装有射流器，通过此种设计大大增大了曝气效率，有效提高击飞效果。
