申请日2018.04.17
公开(公告)日2019.01.08
IPC分类号C02F9/02

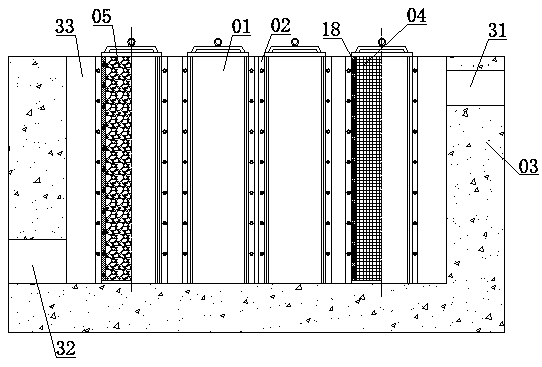

摘要
一种污水处理活性炭滤池装置，包括固定框架、滑道架、污水池、柱状活性炭、鹅卵石、膨胀螺栓，所述滑道架外部具有固定板，固定板内部均匀分布内孔，膨胀螺栓插入内孔与污水池墙体内，滑道架与污水池连接，所述固定框架外部对称分布侧板，侧板外部对称分布滑块，侧板底部与底板顶面焊接，侧板顶部与压板焊接，固定框架中部具有细密钢丝网，细密钢丝网外部与侧板、底板焊接，所述滑道架中部具有滑道凸台，滑道凸台内部具有滑道槽，滑块插入滑道槽内滑动，固定框架与滑道架连接。
权利要求书
1.一种污水处理活性炭滤池装置，其特征是:包括固定框架、滑道架、污水池、柱状活性炭、鹅卵石、膨胀螺栓，所述滑道架外部具有固定板，固定板内部均匀分布内孔，膨胀螺栓插入内孔与污水池墙体内，滑道架与污水池连接，所述固定框架外部对称分布侧板，侧板外部对称分布滑块，侧板底部与底板顶面焊接，侧板顶部与压板焊接，固定框架中部具有细密钢丝网，细密钢丝网外部与侧板、底板焊接，所述滑道架中部具有滑道凸台，滑道凸台内部具有滑道槽，滑块插入滑道槽内滑动，固定框架与滑道架连接。
2.根据权利要求1所述的一种污水处理活性炭滤池装置，其特征是: 所述固定框架顶部具有压板，压板与污水池顶面压合，压板顶部具有提拉把手，提拉把手顶部与拉环焊接，侧板、底板、细密钢丝网配合形成放置腔，柱状活性炭填入放置腔内，鹅卵石填入放置腔内，污水池内部具有入水孔，污水池内部具有出水孔，污水池内部具有，污水通过入水孔流入内。
说明书
一种污水处理活性炭滤池装置
技术领域
本实用新型涉及活性炭滤池领域，尤其涉及一种污水处理活性炭滤池装置。
背景技术
在污水处理过程中，常使用活性炭滤池以吸附杂质有机物等污染物，现有滤池多为底部铺设鹅鹅卵石顶部铺设活性炭的方式过滤，需要定期进行反向喷水以保证活性炭的吸附效果，费水费电且清洁用水会受到二次污染，不够合理。
实用新型内容
本实用新型针对现有技术存在的上述不足，提供一种易于调转，结构合理的一种污水处理活性炭滤池装置。
本实用新型的目的是通过以下技术方案来实现：
一种污水处理活性炭滤池装置，包括固定框架、滑道架、污水池、柱状活性炭、鹅卵石、膨胀螺栓，所述滑道架外部具有固定板，固定板内部均匀分布内孔，膨胀螺栓插入内孔与污水池墙体内，滑道架与污水池连接，所述固定框架外部对称分布侧板，侧板外部对称分布滑块，侧板底部与底板顶面焊接，侧板顶部与压板焊接，固定框架中部具有细密钢丝网，细密钢丝网外部与侧板、底板焊接，所述滑道架中部具有滑道凸台，滑道凸台内部具有滑道槽，滑块插入滑道槽内滑动，固定框架与滑道架连接。
所述固定框架顶部具有压板，压板与污水池顶面压合，压板顶部具有提拉把手，提拉把手顶部与拉环焊接，侧板、底板、细密钢丝网配合形成放置腔，柱状活性炭填入放置腔内，鹅卵石填入放置腔内，污水池内部具有入水孔，污水池内部具有出水孔，污水池内部具有，污水通过入水孔流入内。
有益效果：
滑块置入滑道槽内滑动，起到定位连接作用的同时，手动提拉提拉把手，或采用吊机提拉拉环即可将固定框架取出，取出后旋转一百八十度即可实现活性炭的反向冲洗吸附并形成生物膜，易于调转，结构合理，靠近入水孔的三个固定框架内部填充有柱状活性炭，靠近出水孔的固定框架内填充鹅卵石，多层柱状活性炭吸附，便于吸附污染物，结构合理，滑道架材质采用工程塑料，与污水接触不易发生腐蚀，结构合理。
