申请日2018.04.18
公开(公告)日2019.03.22
IPC分类号C02F9/04
摘要
本实用新型公开了一种基于废水处理剂的净水装置，包括处理箱，所述处理箱上固定连接有支架，且支架上转动连接有转轴，所述处理箱上固定插接有进水管，所述支架上固定连接有电机，且电机自由端通过传动带活动连接有转轴，所述转轴上固定套接有输水套筒，且输水套筒上可拆卸安装有处理剂储存盒，所述输水套筒内设有储水腔。本实用新型通过将污水处理剂通过输水套筒的储水腔分散于各个转动的分水管内，可将污水处理剂和污水充分均匀融合，保证污水处理效果，且通过设置过滤筒体可将水体中漂浮杂质限制于过滤筒体下端，避免在搅拌作用下漂浮杂质乱移，同时在处理箱连通的净水箱上设循环水管，可将净水箱内未处理完全水体循环处理，保证污处理效果。
权利要求书

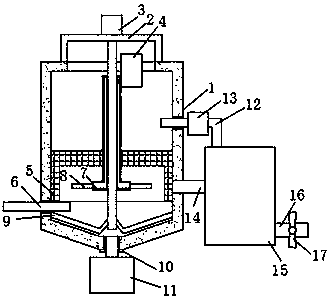

1.一种基于废水处理剂的净水装置，包括处理箱(1)，其特征在于：所述处理箱(1)上固定连接有支架(2)，且支架(2)上转动连接有转轴，所述处理箱(1)上固定插接有进水管(6)，所述支架(2)上固定连接有电机(3)，且电机(3)自由端通过传动带活动连接有转轴，所述转轴上固定套接有输水套筒(7)，且输水套筒(7)上可拆卸安装有处理剂储存盒(4)，所述输水套筒(7)内设有储水腔，且处理剂储存盒(4)出水端延伸至储水腔内，所述输水套筒(7)底端设有分水管(8)，所述转轴上固定套接有刮板(9)，且刮板(9)和处理箱(1)底端内箱壁贴合，所述处理箱(1)内箱壁上固定连接有过滤筒体(5)，且转轴贯穿过滤筒体(5)，所述处理箱(1)上固定插接有连接水管(14)，且连接水管(14)远离处理箱(1)的一端连通有净水箱(15)，所述净水箱(15)上固定插接有出水管(16)，且出水管(16)上设有开关阀(17)，所述处理箱(1)底端连通有集污箱(11)。
2.根据权利要求1所述的一种基于废水处理剂的净水装置，其特征在于：所述分水管(8)固定插接于输水套筒(7)的储水腔腔壁上，且分水管(8)呈环形阵列状分布于输水套筒(7)上。
3.根据权利要求1所述的一种基于废水处理剂的净水装置，其特征在于：所述集污箱(11)进污管管壁上固定套接有密封环(10)，且密封环(10)和处理箱(1)外箱壁密封贴合。
4.根据权利要求3所述的一种基于废水处理剂的净水装置，其特征在于：所述净水箱(15)上连通有循环水管(12)，且循环水管(12)上设有水泵(13)，所述循环水管(12)远离净水箱(15)的一端延伸至处理箱(1)内，且循环水管(12)延伸的一端位于过滤筒体(5)上端。
5.根据权利要求3所述的一种基于废水处理剂的净水装置，其特征在于：所述连接水管(14)进水端和过滤筒体(5)筒壁固定贴合。
说明书
一种基于废水处理剂的净水装置
技术领域
本实用新型涉及净水装置技术领域，具体为一种基于废水处理剂的净水装置。
背景技术
絮凝沉淀法是选用无机絮凝剂(如硫酸铝)和有机阴离子型絮凝剂聚丙烯酰胺(PAM)配制成水溶液加入废水中，便会产生压缩双电层，使废水中的悬浮微粒失去稳定性，胶粒物相互凝聚使微粒增大，形成絮凝体、矾花。絮凝体长大到一定体积后即在重力作用下脱离水相沉淀，从而去除废水中的大量悬浮物，从而达到水处理的效果。为提高分离效果，可适时、适量加入助凝剂。处理后的污水在色度、含铬、悬浮物含量等方面基本上可达到排放标准，可以外排或用作人工注水采油的回注。
现有的废水处理装置处理效果差，且废水处理剂混合效果差，鉴于此，我们提出一种基于废水处理剂的净水装置用于解决上述问题。
实用新型内容
本实用新型的目的在于提供一种基于废水处理剂的净水装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种基于废水处理剂的净水装置，包括处理箱，所述处理箱上固定连接有支架，且支架上转动连接有转轴，所述处理箱上固定插接有进水管，所述支架上固定连接有电机，且电机自由端通过传动带活动连接有转轴，所述转轴上固定套接有输水套筒，且输水套筒上可拆卸安装有处理剂储存盒，所述输水套筒内设有储水腔，且处理剂储存盒出水端延伸至储水腔内，所述输水套筒底端设有分水管，所述转轴上固定套接有刮板，且刮板和处理箱底端内箱壁贴合，所述处理箱内箱壁上固定连接有过滤筒体，且转轴贯穿过滤筒体，所述处理箱上固定插接有连接水管，且连接水管远离处理箱的一端连通有净水箱，所述净水箱上固定插接有出水管，且出水管上设有开关阀，所述处理箱底端连通有集污箱。
优选的，所述分水管固定插接于输水套筒的储水腔腔壁上，且分水管呈环形阵列状分布于输水套筒上。
优选的，所述集污箱进污管管壁上固定套接有密封环，且密封环和处理箱外箱壁密封贴合。
优选的，所述净水箱上连通有循环水管，且循环水管上设有水泵，所述循环水管远离净水箱的一端延伸至处理箱内，且循环水管延伸的一端位于过滤筒体上端。
优选的，所述连接水管进水端和过滤筒体筒壁固定贴合。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过将污水处理剂通过输水套筒的储水腔内处理剂分散于各个转动的分水管内，可将污水处理剂和污水充分均匀融合，保证污水处理效果，且通过设置过滤筒体可将水体中漂浮杂质限制于过滤筒体下端，避免在搅拌作用下漂浮杂质乱移，同时在处理箱连通的净水箱上设循环水管，可将净水箱内未处理完全的水体进行循环处理，保证污水处理效果。
