申请日2018.04.18
公开(公告)日2019.01.04
IPC分类号G01N33/18
摘要
本实用新型公开了一种水利水电工程施工生产废水移动式检测装置，包括底座，所述底座上设置有检测池，所述检测池上方设置有漏斗形的废水进水管，所述废水进水管内安装有过滤网，所述检测池的外侧底部安装有带阀门开关的出水管，所述检测池的内腔底部用螺栓安装有自旋转喷头，所述自旋转喷头通过水管连接到水泵，所述水泵安装在净水池的底部，所述净水池下方的隔层内放置有蓄电池，所述蓄电池与水泵与检测操作面板电性连接。本实用新型使用自旋转喷头对检测池的内壁进行清洗，能够有效减小上一次检测对下一次检测的干扰，底座上安装有万向脚轮和把手，移动便捷。
权利要求书

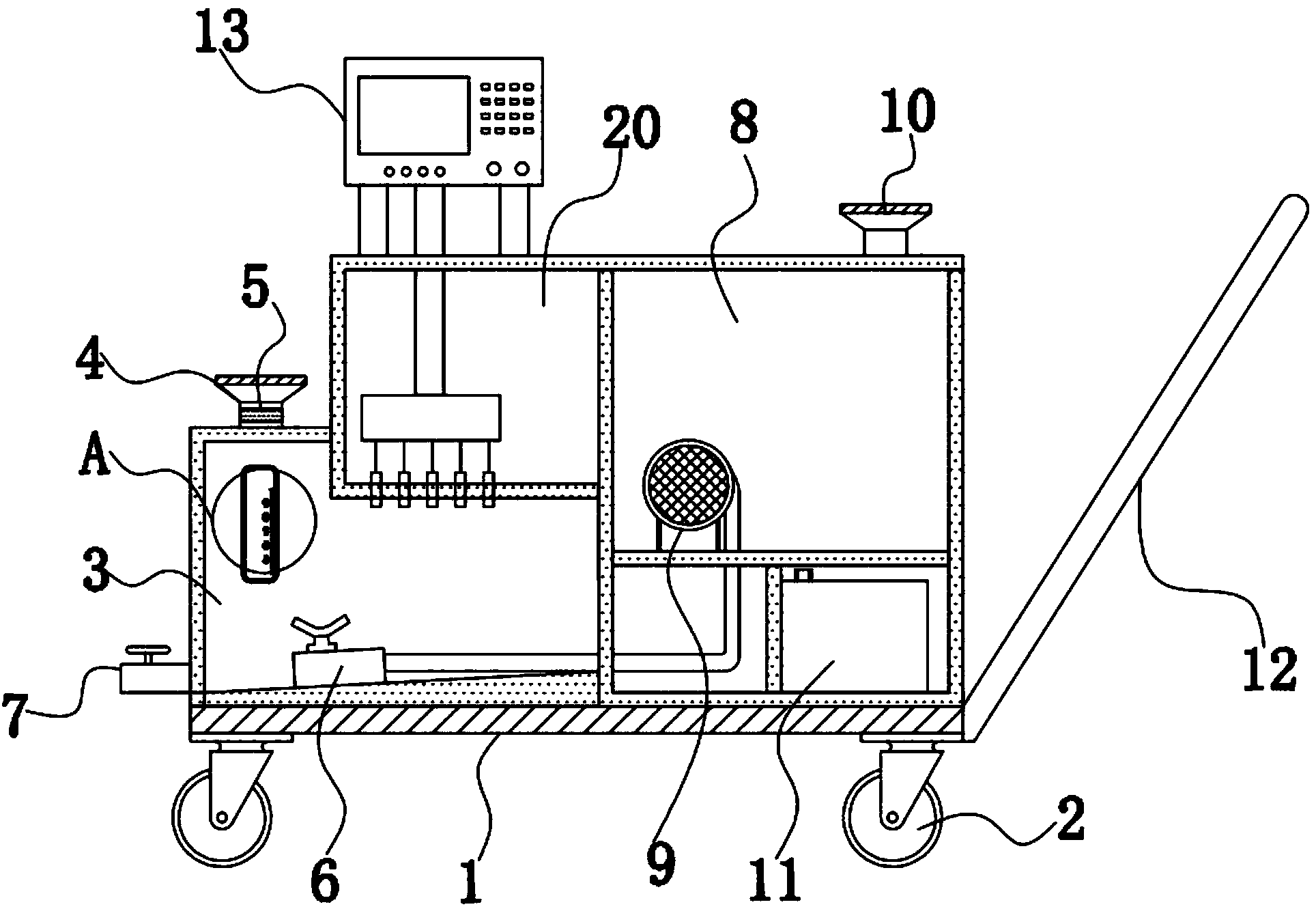

1.一种水利水电工程施工生产废水移动式检测装置，包括底座(1)，其特征在于：所述底座(1)上设置有检测池(3)，所述检测池(3)上方设置有漏斗形的废水进水管(4)，所述废水进水管(4)内安装有过滤网(5)，所述检测池(3)的外侧底部安装有带阀门开关的出水管(7)，所述检测池(3)的内腔底部用螺栓安装有自旋转喷头(6)，所述自旋转喷头(6)用水管与水泵(9)连接，所述水泵(9)安装在净水池(8)的底部，所述净水池(8)下方的隔层内放置有蓄电池(11)，所述蓄电池(11)与水泵(9)与检测操作面板(13)电性连接。
2.根据权利要求1所述的一种水利水电工程施工生产废水移动式检测装置，其特征在于：所述底座(1)的下端用螺栓安装有万向脚轮(2)，所述底座(1)的侧面焊接有把手(12)。
3.根据权利要求1所述的一种水利水电工程施工生产废水移动式检测装置，其特征在于：所述检测池(3)的内腔底面采用倾斜设计，并且检测池(3)上设置有透明带刻度线的观察窗(19)。
4.根据权利要求1所述的一种水利水电工程施工生产废水移动式检测装置，其特征在于：所述净水池(8)的上方设置有带端盖的净水进水管(10)。
5.根据权利要求1所述的一种水利水电工程施工生产废水移动式检测装置，其特征在于：所述检测操作面板(13)通过支架安装在控制箱(20)的上方。
6.根据权利要求1所述的一种水利水电工程施工生产废水移动式检测装置，其特征在于：所述检测操作面板(13)电性连接于处理器(14)，所述处理器(14)电性连接安装在检测池(3)上的pH值探头(15)、重金属离子检测传感器(16)、溶解氧探头(17)和浊度传感器(18)。
说明书
一种水利水电工程施工生产废水移动式检测装置
技术领域
本实用新型涉及废水检测技术领域，具体为一种水利水电工程施工生产废水移动式检测装置。
背景技术
申请号为201621264728.6的中国专利，其公开一种工业废水检测装置，它包括检测器和取样池体;取样池体内设置有底部相连通的污水检测池和栅格池;栅格池内设置有栅格;栅格的上端设置有进水管;污水检测池的底部设置有出水管;进水管与出水管上均设置有阀门;检测器包括控制箱，控制箱的上端连接有电池箱，电池箱的上端连接有操作台;操作台上设置有显示器、按键、指示灯和电源开关;电池箱内设置有蓄电池;控制箱的底部并列设置有pH探头、重金属离子检测传感器、溶解氧探头、浊度传感器和氟离子选择电极。本实用新型的目的是提供一种工业废水检测装置，结构简单，使用方便，可以同时针对工业污水的多个指标进行检测，提高了检测的效率。但上述方案也存在如下不足：
1，上一次检测的废水排出后，检测池内壁上存在大量废水残留，对下一次检测造成影响。
2，废水检测装置需要在不同的检测点移动，其移动不便。
实用新型内容
本实用新型的目的在于提供一种水利水电工程施工生产废水移动式检测装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水利水电工程施工生产废水移动式检测装置，包括底座，所述底座上设置有检测池，所述检测池上方设置有漏斗形的废水进水管，所述废水进水管内安装有过滤网，所述检测池的外侧底部安装有带阀门开关的出水管，所述检测池的内腔底部用螺栓安装有自旋转喷头，所述自旋转喷头通过水管连接到水泵，所述水泵安装在净水池的底部，所述净水池下方的隔层内放置有蓄电池，所述蓄电池与水泵与检测操作面板电性连接。
优选的，所述底座的下端用螺栓安装有万向脚轮，所述底座的侧面焊接有把手。
优选的，所述检测池的内腔底面采用倾斜设计，并且检测池上设置有透明带刻度线的观察窗。
优选的，所述净水池的上方设置有带端盖的净水进水管。
优选的，所述检测操作面板通过支架安装在控制箱的上方。
优选的，所述检测操作面板电性连接于处理器，所述处理器电性连接安装在检测池上的pH值探头、重金属离子检测传感器、溶解氧探头和浊度传感器。
与现有技术相比，本实用新型的有益效果是：本实用新型在检测池的底部安装了自旋转喷头，自旋转喷头通过管道连接到净水池中的水泵，水泵将净水池中的干净水输送到自旋转喷头喷出，对检测池的内壁进行清洗，能够有效减小上一次检测对下一次检测的干扰，底座上安装有万向脚轮和把手，移动便捷。
