申请日2013.06.06
公开(公告)日2013.09.04
IPC分类号C02F11/00
摘要
本发明公开了一种污泥料仓给料装置，所述给料装置位于污泥料仓的下部，其中，所述给料装置包括上册管道和下侧管道，所述上侧管道和下侧管道的两端均通过单向阀连通;所述上侧管道上端面的两端分别设置有第一进料口和第二进料口;所述下侧管道下端面上设置有出料口;并且上侧管道内部设置有可左右运功并将污泥挤出的驱动装置。所以污泥料仓中的污泥可以从给料装置两端的单向阀稳定的流出，给料装置的两端处不容易发生污泥堆积的问题。并且该装置具有应用范围广，压力变化区间大，给料稳定，工作寿命长的特点，在污泥工况恶劣状态还可以稳定工作。
权利要求书

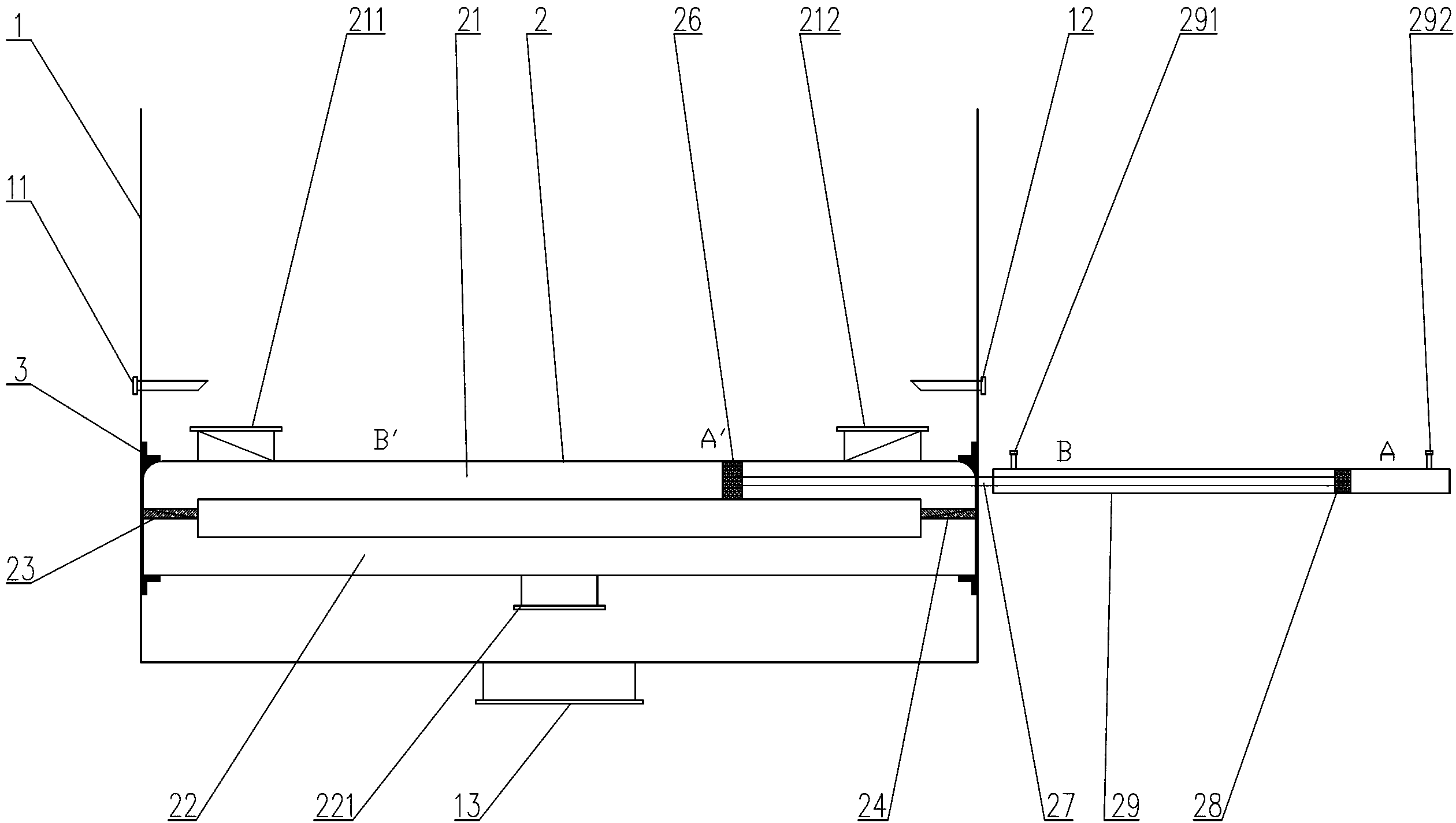

1.一种污泥料仓给料装置，所述给料装置(2)位于污泥料仓(1)的下部，其特征在于，所述给料装置(2)包括上册管道(21)和下侧管道(22)，所述上侧管道(21)和下侧管道(22)的两端均通过单向阀连通;所述上侧管道(21)上端面的两端分别设置有第一进料口(211)和第二进料口(212);所述下侧管道(22)下端面上设置有出料口(221);所述上侧管道(21)内部设置有可左右运功并将污泥挤出的驱动装置。
2.根据权利要求1所述的污泥料仓给料装置，其特征在于，所述驱动装置包括：
油压缸(29)，其上端面两端分别设计有第一液压油管路接头(291)和第二液压油管路接头(292);工作缸活塞(26)，其位于所述给料装置(2)的上侧管道(21)内;油压缸活塞(28)，其位于所述油压缸(29)内;活塞连杆(27)，其连接所述工作缸活塞(26)和油压缸活塞(28)。
3.根据权利要求1所述的污泥料仓给料装置，其特征在于，所述上侧管道(21)和所述下侧管道(22)之间有空隙。
4.根据权利要求1所述的污泥料仓给料装置，其特征在于，所述污泥料仓(1)的下端面设置有料仓出口(13)。
5.根据权利要求1所述的污泥料仓给料装置，其特征在于，所述污泥料仓(1)的侧面上设置有第一气流喷射器(11)和第二气流喷射器(12)，所述第一气流喷射器(11)位于第一进料口(211)上方，所述第二气流喷射器(12)位于第二进料口(212)上方。
6.根据权利要求1所述的污泥料仓给料装置，其特征在于，所述污泥料仓(1)和给料装置(2)之间采用法兰(3)固定连接。
7.根据权利要求1所述的污泥料仓给料装置，其特征在于，所述污泥料仓(1)和给料装置(2)之间采用可拆卸密封装置密封。
8.根据权利要求1所述的污泥料仓给料装置，其特征在于，所述给料装置(2)外表面设置有玻璃鳞片式防腐层。
9.根据权利要求1所述的污泥料仓给料装置，其特征在于，所述给料装置(2)内表面喷涂有硅酸盐材料。
10.根据权利要求1所述的污泥料仓给料装置，其特征在于，所述污泥料仓(1)和油压缸(29)之间设置有能够盛放防腐液体的槽。
说明书
一种污泥料仓给料装置
技术领域
本发明涉及污泥处理设备领域，更具体的，涉及一种污泥料仓给料装置。
背景技术
如今，在污水处理过程中，经过脱水机脱水后的污泥输送转移出污水处理厂时，一般都是用污泥料仓存储污泥，再经卡车运输出厂。污泥料仓适用于脱水污泥等高湿度粘稠物质的存储、配送和运输，具有连续作业，运输量可调等特性。
然而，现有的污泥料仓给料装置的工作原理一般都是将污泥从中间端口往两侧端口挤出，由于污泥本省比较粘稠，所以这样会使得给料装置两端容易堆积污泥，进而影响污泥的流出速度，甚至发生堵塞。
发明内容
基于以上问题，本发明的目的在于提供一种污泥料仓给料装置，该装置可以使得污泥料仓中的污泥从给料装置两端的单向阀稳定的流出，解决了给料装置两端的污泥容易发生堆积的问题，并且该装置具有应用范围广，压力变化区间大，给料稳定，工作寿命长的特点，在污泥工况恶劣状态还可以稳定工作。为解决上述技术问题，本发明采用以下技术方案：
一种污泥料仓给料装置，所述给料装置位于污泥料仓的下部，其中，所述给料装置包括上册管道和下侧管道，所述上侧管道和下侧管道的两端均通过单向阀连通;
所述上侧管道上端面的两端分别设置有第一进料口和第二进料口;
所述下侧管道下端面上设置有出料口;
所述上侧管道内部设置有可左右运功并将污泥挤出的驱动装置。作为优选，所述驱动装置包括：油压缸，其上端面两端分别设计有第一液压油管路接头和第二液压油管路接头;工作缸活塞，其位于所述给料装置的上侧管道内;油压缸活塞，其位于所述油压缸内;活塞连杆，其连接所述工作缸活塞和油压缸活塞。
作为优选，所述上侧管道和所述下侧管道之间有空隙。
作为优选，所述污泥料仓的下端面设置有料仓出口。
作为优选，所述污泥料仓的侧面上设置有第一气流喷射器和第二气流喷射器，所述第一气流喷射器位于第一进料口上方，所述第二气流喷射器位于第二进料口上方。
作为优选，所述污泥料仓和给料装置之间采用法兰固定连接。
作为优选，所述污泥料仓和给料装置之间采用可拆卸密封装置密封。
作为优选，所述给料装置外表面设置有玻璃鳞片式防腐层。
作为优选，所述给料装置内表面喷涂有硅酸盐材料。
作为优选，所述污泥料仓和油压缸之间设置有能够盛放防腐液体的槽。
本发明的有益效果为，由于本发明所述的所述给料装置位于污泥料仓的下部，并且所述给料装置包括上册管道和下侧管道，所述上侧管道和下侧管道的两端均通过单向阀连通;上侧管道上端面的两端分别设置有第一进料口和第二进料口;下侧管道下端面上设置有出料口;并且上侧管道内部设置有可左右运功并将污泥挤出的驱动装置。所以污泥料仓中的污泥可以从给料装置两端的单向阀稳定的流出，给料装置的两端处不容易发生污泥堆积的问题。并且该装置具有应用范围广，压力变化区间大，给料稳定，工作寿命长的特点，在污泥工况恶劣状态还可以稳定工作。
