申请日2018.04.24
公开(公告)日2019.01.01
IPC分类号C02F9/08
摘要
本实用新型公开了一种高效低噪声污水提升泵站除臭一体机，包括除臭室、等离子发生器、活性炭吸附床;除臭室的一端设有废气进口，除臭室远离废气进口的一端设有废气出口;等离子发生器、活性炭吸附床设置在除臭室内，并沿着废气输送方向依次设置。本申请除臭一体机通过设置等离子发生器和活性炭吸附床，主要采用等离子放电吸附及活性炭吸附除臭相结合，一方面能大大提高处理效率，其次能够降低后期的运行成本，且在抗废气冲击负荷上面有很大优势。
权利要求书

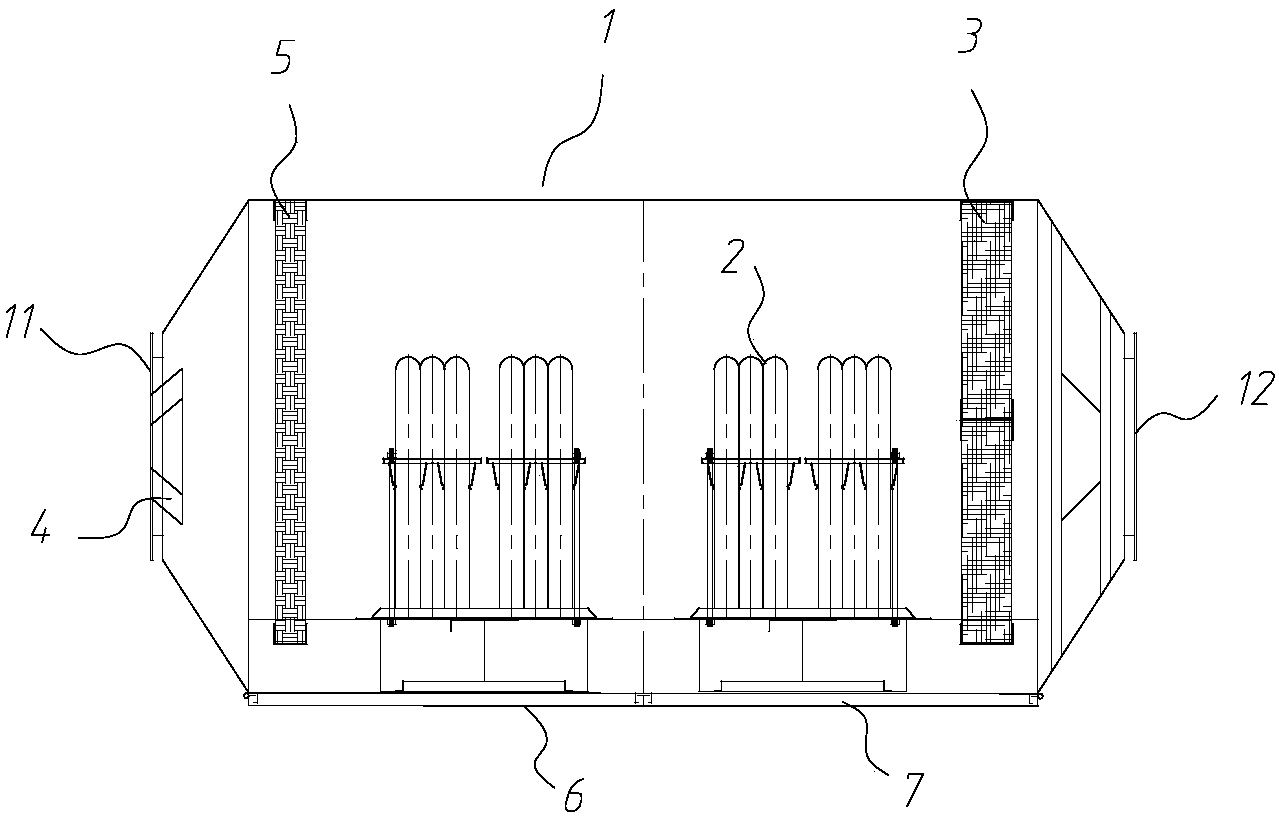

1.一种高效低噪声污水提升泵站除臭一体机，其特征在于，包括除臭室、等离子发生器、活性炭吸附床;所述除臭室的一端设有废气进口，除臭室远离废气进口的一端设有废气出口;所述等离子发生器、活性炭吸附床设置在除臭室内，并沿着废气输送方向依次设置。
2.如权利要求1所述的高效低噪声污水提升泵站除臭一体机，其特征在于，该高效低噪声污水提升泵站除臭一体机还包括将废气均匀导流进入除臭室内的气体均流装置，该气体均流装置安装在废气进口处。
3.如权利要求1所述的高效低噪声污水提升泵站除臭一体机，其特征在于，该高效低噪声污水提升泵站除臭一体机还包括将废气中气溶胶和颗粒物进行过滤的过滤装置，该过滤装置设置在除臭室内，并位于废气进口与等离子发生器之间。
4.如权利要求1所述的高效低噪声污水提升泵站除臭一体机，其特征在于，所述除臭室上设有检修门，检修门上夹有隔音棉。
5.如权利要求1所述的高效低噪声污水提升泵站除臭一体机，其特征在于，该高效低噪声污水提升泵站除臭一体机还包括将除臭室内积留的冷凝水及时排空的排水装置，该排水装置设置在除臭室的底部。
6.如权利要求5所述的高效低噪声污水提升泵站除臭一体机，其特征在于，所述排水装置为排水管。
说明书
一种高效低噪声污水提升泵站除臭一体机
技术领域
本实用新型涉及一种除臭技术，尤其涉及一种高效低噪声污水提升泵站除臭一体机。
背景技术
污水提升泵站成为城市污水管网系统中的重要构筑物之一。但是污水提升泵站在运作过程中，不可避免地要排放恶臭气体，污染了城市空气环境，影响了周边居民的正常生活即泵站工作人员的身体健康。
现有的污水泵站除臭装置通常采用的是活性炭吸附除臭装置，除臭效果不理想，影响后期设备的运行。
实用新型内容
为了克服现有技术的不足，本实用新型的目的在于提供一种高效低噪声污水提升泵站除臭一体机。本申请除臭一体机通过设置等离子发生器和活性炭吸附床，主要采用等离子放电吸附及活性炭吸附除臭相结合，一方面能大大提高处理效率，其次能够降低后期的运行成本，且在抗废气冲击负荷上面有很大优势。
本实用新型的目的采用如下技术方案实现：一种高效低噪声污水提升泵站除臭一体机，包括除臭室、等离子发生器、活性炭吸附床;所述除臭室的一端设有废气进口，除臭室远离废气进口的一端设有废气出口;所述等离子发生器、活性炭吸附床设置在除臭室内，并沿着废气输送方向依次设置。
进一步地，该高效低噪声污水提升泵站除臭一体机还包括将废气均匀导流进入除臭室内的气体均流装置，该气体均流装置安装在废气进口处。
进一步地，该高效低噪声污水提升泵站除臭一体机还包括将废气中气溶胶和颗粒物进行过滤的过滤装置，该过滤装置设置在除臭室内，并位于废气进口与等离子发生器之间。
进一步地，所述除臭室上设有检修门，检修门上夹有隔音棉。
进一步地，该高效低噪声污水提升泵站除臭一体机还包括将除臭室内积留的冷凝水及时排空的排水装置，该排水装置设置在除臭室的底部。
进一步地，所述排水装置为排水管。
相比现有技术，本实用新型的有益效果在于：
本申请除臭一体机设置等离子发生器和活性炭吸附床，主要采用等离子放电吸附及活性炭吸附除臭相结合，通过介质阻挡放电的方式产生大量的羟基自由基及微量的臭氧，依靠这些强氧化性的分子迅速分解废气中的有害物质，从而达到除臭效果;继而通过增设活性炭吸附床将延长废气在设备的停留时间，从而能提高处理效果;总而言之，该装置一方面能大大提高处理效率，其次能够降低后期的运行成本，且在抗废气冲击负荷上面有很大优势。
另外，本除臭一体机在前期制造时，能实现模块化生产，能大大提高生产效率。
