申请日2018.04.25
公开(公告)日2019.03.19
IPC分类号B01D25/21; C02F11/122
摘要
本实用新型公开了一种污泥板框压滤机，涉及一种压滤机，其技术方案要点是：包括机架、设置在机架上的压滤板组以及设置在机架两端支架，还包括设置在机架两端下方滑动板，所述滑动板设置有地面上，所述滑动板与机架之间设置有驱动机架升降的升降组件，所述机架与支架可拆卸设置，其中一个所述滑动板的侧边设置有气缸，所述气缸的活塞杆与滑动板侧板固定连接。本实用新型的一种污泥板框压滤机，具有能自动卸除滤料的优点。
权利要求书

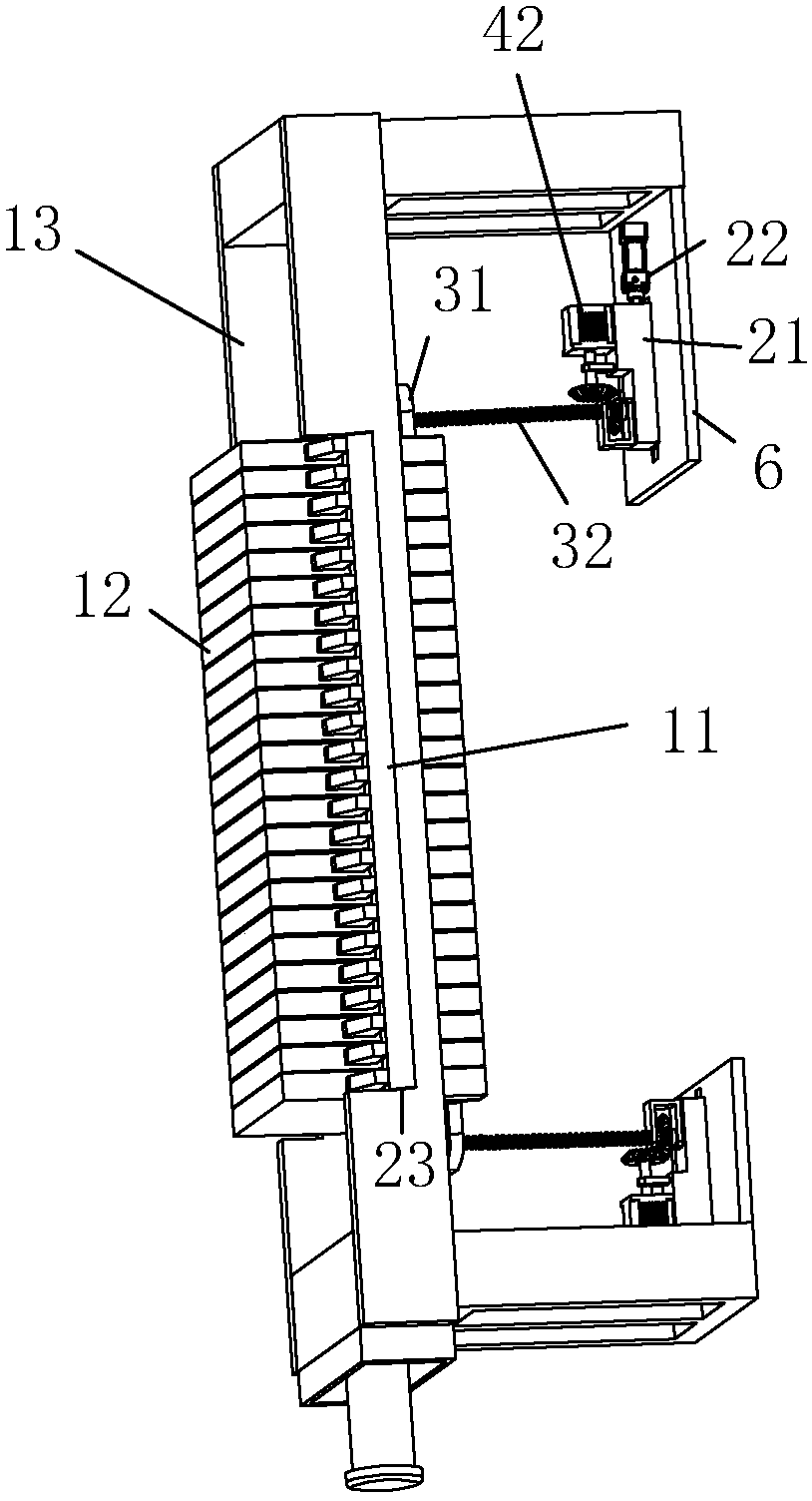

1.一种污泥板框压滤机，包括机架(11)、设置在机架(11)上的压滤板组(12)以及设置在机架(11)两端支架(13)，其特征在于：还包括设置在机架(11)两端下方滑动板(21)，所述滑动板(21)设置有地面(6)上，所述滑动板(21)与机架(11)之间设置有驱动机架(11)升降的升降组件，所述机架(11)与支架(13)可拆卸设置，其中一个所述滑动板(21)的侧边设置有气缸(22)，所述气缸(22)的活塞杆与滑动板(21)侧板固定连接。
2.根据权利要求1所述的一种污泥板框压滤机，其特征在于：所述机架(11)的端部放置在支架(13)上，所述支架(13)与机架(11)接触处开设有容置机架(11)放置的让位槽(23)，两端所述机架(11)的端部均与让位槽(23)的侧壁相抵触。
3.根据权利要求1所述的一种污泥板框压滤机，其特征在于：所述升降组件包括连接板(31)、丝杆(32)、固定块(33)以及驱动组件，所述连接板(31)设置在升降组件上方的机架(11)上，所述固定块(33)和驱动组件设置在滑动板(21)上，所述丝杆(32)穿设固定块(33)，且丝杆(32)与固定块(33)螺纹连接，所述丝杆(32)上端与连接板(31)的上表面固定连接，所述滑动板(21)上设置有限制固定块(33)沿丝杆(32)上下移动的限位件(34)。
4.根据权利要求3所述的一种污泥板框压滤机，其特征在于：所述驱动组件包括锥齿轮(41)和电机(42)，所述电机(42)输出轴与锥齿轮(41)相连接，所述固定块(33)为内圈设置螺纹的锥齿轮(41)，所述固定块(33)与锥齿轮(41)相啮合。
5.根据权利要求3所述的一种污泥板框压滤机，其特征在于：所述限位件(34)包括竖杆(341)和横杆(342)，所述竖杆(341)垂直设置在滑动板(21)上表面，所述竖杆(341)设置在固定块(33)一侧，所述横杆(342)一端与竖杆(341)上端相连接，所述横杆(342)与固定块(33)上表面相接触。
6.根据权利要求3所述的一种污泥板框压滤机，其特征在于：所述丝杆(32)、固定块(33)以及驱动组件在滑动板(21)与连接板(31)之间设置两组，两组沿滑动板(21)长度方向间隔设置。
7.根据权利要求1所述的一种污泥板框压滤机，其特征在于：所述滑动板(21)下表面设置有使滑动板(21)沿气缸(22)伸缩方向运动的导向条(51)，地面(6)对应导向条(51)开设有导向槽(52)。
8.根据权利要求7所述的一种污泥板框压滤机，其特征在于：所述导向条(51)设置有减少摩擦力的滚珠(53)。
说明书
一种污泥板框压滤机
技术领域
本实用新型涉及一种压滤机，更具体地说，它涉及一种污泥板框压滤机。
背景技术
PCB中文名为印刷电路板，是重要的电子部件。PCB板在制作时，需要将含有墨迹的铜板放入调制好的溶液中，等铜板上除墨迹以外的地方全部被腐蚀后，用清水将溶液冲洗掉，所以在PCB的生产过程中会产生大量的污水，污水中含有多种污染物，如不处理，会对环境产生严重的破坏。
在现有的PCB生产污水处理中为了方便对污水滤渣的运输处理，一般通过板框压滤机将悬浮液压滤成固体滤渣。板框压滤机一般由交替排列的滤板和滤框构成一组压滤腔。滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。滤框和滤板两侧各有把手支托在承载板上，由压紧装置压紧滤框和滤板。滤框和滤板之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室，在滤布上形成滤料，直至充满压滤腔。滤液穿过滤布并沿滤板凹槽流至板框边角通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤料。随后打开板框压滤机卸除滤料，清洗滤布，重新压紧滤框和滤板，开始下一工作循环。然而，现有技术中的板框压滤机在卸除滤料时，需要人工手动卸载，工作效率低下。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种污泥板框压滤机，具有能自动卸除滤料的优点。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种污泥板框压滤机，包括机架、设置在机架上的压滤板组以及设置在机架两端支架，还包括设置在机架两端下方滑动板，所述滑动板设置有地面上，所述滑动板与机架之间设置有驱动机架升降的升降组件，所述机架与支架可拆卸设置，其中一个所述滑动板的侧边设置有气缸，所述气缸的活塞杆与滑动板侧板固定连接。
通过采用上述技术方案，在一个过滤行程过后，驱动升降组件，使机架与支架脱离连接，启动气缸，使气缸带动滑动板做往复运动，形成振动，从而将附着在压滤板组上成块的滤料抖落下来，不需要人工手动卸载压滤板组，提高工作效率。
本实用新型进一步设置为：所述机架的端部放置在支架上，所述支架与机架接触处开设有容置机架放置的让位槽，两端所述机架的端部均与让位槽的侧壁相抵触。
通过采用上述技术方案，两端的机架与让位槽的侧壁相抵触，在压紧压滤板组使水渗透出来时，机架与支架在压紧方向保持稳定，而这样的抵触方式，使得机架与支架容易在升降组件的作用下沿竖直方向分离，从而为机架水平振动提供条件。
本实用新型进一步设置为：所述升降组件包括连接板、丝杆、固定块以及驱动组件，所述连接板设置在升降组件上方的机架上，所述固定块和驱动组件设置在滑动板上，所述丝杆穿设固定块，且丝杆与固定块螺纹连接，所述丝杆上端与连接板的上表面固定连接，所述滑动板上设置有限制固定块沿丝杆上下移动的限位件。
通过采用上述技术方案，驱动组件驱动固定块转动，与丝杆螺纹连接的固定块被限位件限制了上下，所以转动的固定块会带动丝杆上下移动，从而丝杆带动上方连接的连接板上下移动，从而带动机架升降。
本实用新型进一步设置为：所述驱动组件包括锥齿轮和电机，所述电机输出轴与锥齿轮相连接，所述固定块为内圈设置螺纹的锥齿轮，所述固定块与锥齿轮相啮合。
通过采用上述技术方案，启动电机，电机带动与之连接的锥齿轮转动，锥齿轮带动相啮合的固定块转动，被限制上下移动的固定块带动丝杆上下移动，从而使机架完成升降。
本实用新型进一步设置为：所述限位件包括竖杆和横杆，所述竖杆垂直设置在滑动板上表面，所述竖杆设置在固定块一侧，所述横杆一端与竖杆上端相连接，所述横杆与固定块上表面相接触。
通过采用上述技术方案，横杆与固定块上表面相接触，固定块内圈与丝杆螺纹连接，锥齿轮驱动固定块转动时，固定块会沿丝杆上升，此时，横杆抑制固定块上升，固定块旋转，从而使丝杆上升，驱动机架上升。
本实用新型进一步设置为：所述丝杆、固定块以及驱动组件在滑动板与连接板之间设置两组，两组沿滑动板长度方向间隔设置。
通过采用上述技术方案，两组设置的丝杆、固定块以及驱动组件增加了机架升降的稳定性。
本实用新型进一步设置为：所述滑动板下表面设置有使滑动板沿气缸伸缩方向运动的导向条，地面对应导向条开设有导向槽。
通过采用上述技术方案，导向条与导向槽的设置为滑动板的滑移提供了导向作用。
本实用新型进一步设置为：所述导向条设置有减少摩擦力的滚珠。
通过采用上述技术方案，滚珠的设置使导向条与导向槽之间的滑动摩擦变成了滚珠与导向条以及导向槽之间的滚动摩擦，减少了摩擦了，使滑动板的滑移更加顺畅。
综上所述，本实用新型具有以下有益效果：
其一，在一个过滤行程过后，驱动升降组件，使机架与支架脱离连接，启动气缸，使气缸带动滑动板做往复运动，形成振动，从而将附着在压滤板组上成块的滤料抖落下来，不需要人工手动卸载压滤板组，提高工作效率;
其二，两端的机架与让位槽的侧壁相抵触，在压紧压滤板组使水渗透出来时，机架与支架在压紧方向保持稳定，而这样的抵触方式，使得机架与支架容易在升降组件的作用下沿竖直方向分离，从而为机架水平振动提供条件;
其三，横杆与固定块上表面相接触，固定块内圈与丝杆螺纹连接，锥齿轮驱动固定块转动时，固定块会沿丝杆上升，此时，横杆抑制固定块上升，固定块旋转，从而使丝杆上升，驱动机架上升。
