申请日2018.04.25
公开(公告)日2019.01.04
IPC分类号C02F9/14; C02F101/34; C02F101/36; C02F101/38
摘要
本实用新型提供一种脱除废水中氯氰菊酯的装置，包括活性炭吸附罐、固定化乳酸菌凝珠再生装置、储水池和顺次连接的多级固定化乳酸菌凝珠吸附罐;所述活性炭吸附罐、所述固定化乳酸菌凝珠再生装置和所述多级固定化乳酸菌凝珠吸附罐中的一级固定化乳酸菌凝珠吸附罐彼此相连接;所述多级固定化乳酸菌凝珠吸附罐中的最后一级固定化乳酸菌凝珠吸附罐分别与所述活性炭吸附罐和所述储水池相连接。本实用新型运用活性炭和固定化乳酸菌凝珠吸附废水中的氯氰菊酯，绿色高效，可行度较高。并且吸附材料均可再生，可提高重复使用率，并节约资源。
权利要求书
1.一种脱除废水中氯氰菊酯的装置，其特征在于，包括活性炭吸附罐、固定化乳酸菌凝珠再生装置、储水池和顺次连接的多级固定化乳酸菌凝珠吸附罐;所述活性炭吸附罐、所述固定化乳酸菌凝珠再生装置和所述多级固定化乳酸菌凝珠吸附罐中的一级固定化乳酸菌凝珠吸附罐彼此相连接;所述多级固定化乳酸菌凝珠吸附罐中的最后一级固定化乳酸菌凝珠吸附罐分别与所述活性炭吸附罐和所述储水池相连接。
2.根据权利要求1所述的一种脱除废水中氯氰菊酯的装置，其特征在于，所述活性炭吸附罐内设四层圆球形或者不规则形状的活性炭颗粒，所述活性炭颗粒由植物杆径及果壳制备而成。
3.根据权利要求1所述的一种脱除废水中氯氰菊酯的装置，其特征在于，所述多级固定化乳酸菌凝珠吸附罐内装载固定化乳酸菌凝珠，所述多级固定化乳酸菌凝珠吸附罐内还设有旋转装置，外设有调速显示屏，所述旋转装置、所述显示屏和调速电机彼此连接，通过所述调速电机控制所述旋转装置的转速，通过所述显示屏显示所述旋转装置的转速信息。
4.根据权利要求3所述的一种脱除废水中氯氰菊酯的装置，其特征在于，所述旋转装置材质为聚四氟乙烯。
5.根据权利要求3所述的一种脱除废水中氯氰菊酯的装置，其特征在于，所述多级固定化乳酸菌凝珠吸附罐的入料口和出料口均设有一层孔径为0.22μm的微孔滤膜。
6.根据权利要求1、3、5任意一项权利要求所述的一种脱除废水中氯氰菊酯的装置，其特征在于，所述多级固定化乳酸菌凝珠吸附罐中的最后一级固定化乳酸菌凝珠吸附罐外设有观察室。
7.根据权利要求1所述的一种脱除废水中氯氰菊酯的装置，其特征在于，所述装置的各个连接管道上均设有控制阀门。
8.根据权利要求7所述的一种脱除废水中氯氰菊酯的装置，其特征在于，所述控制阀门为全自动电磁感应阀门。
说明书
一种脱除废水中氯氰菊酯的装置
技术领域
本实用新型涉及化工领域的废水处理装置，具体涉及一种脱除废水中氯氰菊酯的装置。
背景技术
氯氰菊酯被广泛应用于果园、菜地、茶园以及水产品虫害的防控，近年来氯氰菊酯的使用量不断增加，其使用后引起的残留问题也日益突出。氯氰菊酯可以通过直接喷洒于蔬菜、水果等植物体上导致残留，与此同时，它也可以通过食物链传递的方式残留于水体、动物体及处于食物链顶端的人体内。目前，氯氰菊酯替代传统的有机磷与有机氯等杀虫剂被广泛应用于水产养殖及农业生产中，对于常见淡水鱼类体表寄生虫有较好的防治效果。部分氯氰菊酯易通过地表河流、雨水冲刷、生活废水等途径进入水环境，由于水体流动性及拟除虫菊酯类农药亲脂性，使其在水体中不易降解，因此对水环境和水产动物造成严重危害。
目前关于氯氰菊酯的脱除技术还很少见，并且由于氯氰菊酯是一种中等毒性的杀虫剂，不仅具有生殖毒性，神经毒性,免疫功能毒性，肝毒性，还对皮肤及黏膜有刺激作用。因此，脱除废水中的氯氰菊酯十分重要。
现有的农药脱除方法可分为物理方法、化学方法以及生物方法。结合三者的优缺点分析，采用物理吸附与微生物吸附相结合的方法具有绿色高效，成本低，操作简易且能重复利用吸附质的特点。乳酸菌作为一种广泛应用于食品和发酵制品中的益生菌，具有许多有益的生理功能。综上所述，利用乳酸菌在连续性反应装置中对氯氰菊酯进行吸附脱除具有重要意义。
发明内容
针对现有技术存在的问题，本实用新型提供一种脱除废水中氯氰菊酯的装置，该装置可快速、高效地吸附废水中的氯氰菊酯，适用于废水处理的工业化应用。本实用新型的技术方案为：

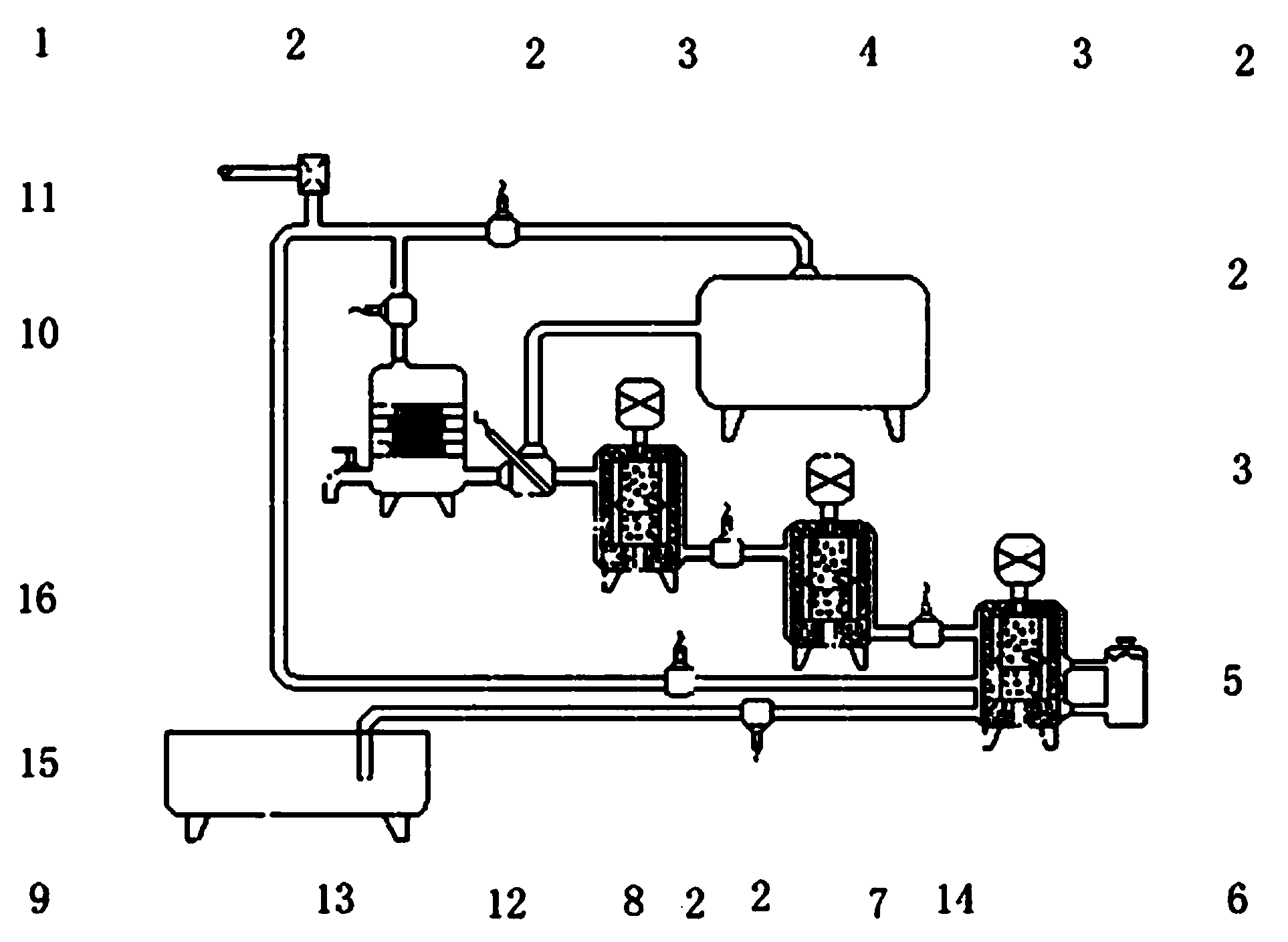

一种脱除废水中氯氰菊酯的装置，包括活性炭吸附罐、固定化乳酸菌凝珠再生装置、储水池和顺次连接的多级固定化乳酸菌凝珠吸附罐;所述活性炭吸附罐、所述固定化乳酸菌凝珠再生装置和所述多级固定化乳酸菌凝珠吸附罐中的一级固定化乳酸菌凝珠吸附罐彼此相连接;所述多级固定化乳酸菌凝珠吸附罐中的最后一级固定化乳酸菌凝珠吸附罐分别与所述活性炭吸附罐和所述储水池相连接。
进一步地，所述活性炭吸附罐内设四层圆球形或者不规则形状的活性炭颗粒，所述活性炭颗粒由植物杆径及果壳制备而成。
进一步地，所述多级固定化乳酸菌凝珠吸附罐内装载固定化乳酸菌凝珠，所述多级固定化乳酸菌凝珠吸附罐内还设有旋转装置，外设有调速显示屏，所述旋转装置、所述显示屏和调速电机彼此连接，通过所述调速电机控制所述旋转装置的转速，通过所述显示屏显示所述旋转装置的转速信息。
进一步地，所述旋转装置材质为聚四氟乙烯。
进一步地，所述多级固定化乳酸菌凝珠吸附罐的入料口和出料口均设有一层孔径为0.22μm的微孔滤膜。
进一步地，所述多级固定化乳酸菌凝珠吸附罐中的最后一级固定化乳酸菌凝珠吸附罐外设有观察室。
进一步地，所述装置的各个连接管道上均设有控制阀门。
进一步地，所述控制阀门为全自动电磁感应阀门。
本实用新型的工作过程为：
(1)将氯氰菊酯废水依次引入活性炭吸附罐、多级固定化乳酸菌凝珠吸附罐，控制废水在吸附罐中的停留时间，从多级固定化乳酸菌凝珠吸附罐中的最后一级固定化乳酸菌凝珠吸附罐中取少量样液检测，若检测结果符合国家标准中关于氯氰菊酯残留量的规定，则将处理后的水引入储水池;若不满足要求，则将水重新引入活性炭吸附罐，再次进行吸附循环，直至达标为止;
(2)当活性炭吸附罐和多级固定化乳酸菌凝珠吸附罐中的吸附材料达到吸附饱和时，将固化乳酸菌凝珠再生装置中的洗脱液分别导入活性炭吸附罐以及多级固定化乳酸菌凝珠吸附罐进行脱吸附。
本实用新型的有益效果为：
(1)本实用新型运用活性炭和固定化乳酸菌凝珠吸附废水中的氯氰菊酯，绿色高效，可行度较高。
(2)本实用新型的活性炭吸附装置以及多级固定化乳酸菌装置中的吸附材料均可进行再生，可提高重复使用率，并节约资源。
