申请日2018.04.25
公开(公告)日2019.01.01
IPC分类号C02F9/10
摘要
本实用新型公开了一种水处理用的负压加氯消毒装置，包括储物仓、盖体、触摸屏、功能键、电源、散热器、操作板和主体，所述储物仓上方设有盖体并且与盖体转动连接，所述盖体顶部设有散热器并且与散热器进行铆接，本实用新型具有如下有益效果：通过设置了负压泵，能够将储物仓内的水流通过负压管对储物仓内进行抽气，在压差力的作用下通过过滤器将水流进行深层次的洁净，达到洁净的效果，解决了设备的消毒能力不够强劲的问题，通过设置了温度传感器，能够通过对外部气温进行感应，通过加热器将储物仓内的水进行加热产生蒸汽，在通过风机将蒸汽传输到散热器处喷出，达到改善空气和温度的效果，解决了功能性相对单一的问题。
权利要求书

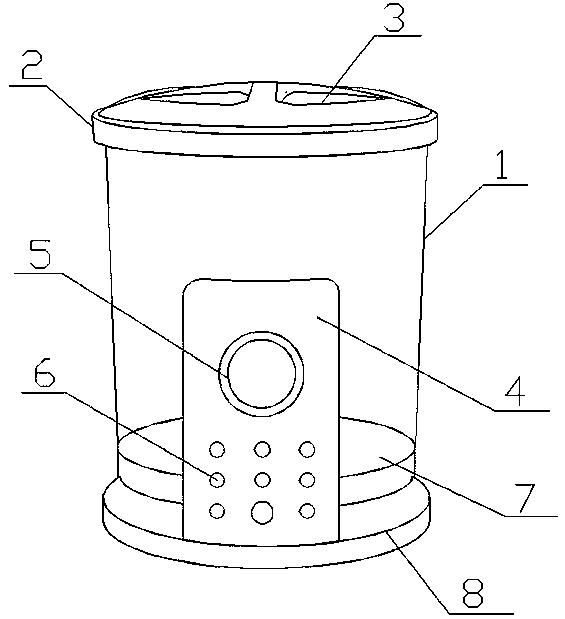

1.一种水处理用的负压加氯消毒装置，包括储物仓(1)、盖体(2)、触摸屏(5)、功能键(6)和电源(8)，其特征在于：还包括散热器(3)、操作板(4)和主体(7)，所述储物仓(1)上方设有盖体(2)并且与盖体(2)转动连接，所述盖体(2)顶部设有散热器(3)并且与散热器(3)进行铆接，所述储物仓(1)前端面中端设有操作板(4)并且与操作板(4)进行焊接，所述操作板(4)前端面中端设有触摸屏(5)，所述操作板(4)前端面下方设有功能键(6)，所述储物仓(1)内侧下方设有主体(7)，所述主体(7)底部设有电源(8)，所述主体(7)由温度传感器(701)、过滤器(702)、负压泵(703)、分离器(704)和加热器(705)组成，所述温度传感器(701)上方设有过滤器(702)，所述温度传感器(701)前端面中端设有负压泵(703)并且与负压泵(703)进行铆接，所述负压泵(703)右侧设有分离器(704)，所述温度传感器(701)底部设有加热器(705)，所述加热器(705)与电源(8)相连接，所述负压泵(703)由进水口(7031)、水泵(7032)、风机(7033)、消音板(7034)、负压管(7035)、电机(7036)和出水口(7037)组成，所述进水口(7031)中端部设有水泵(7032)，所述水泵(7032)两侧设有风机(7033)，所述风机(7033)上方设有消音板(7034)并且与消音板(7034)进行铆接，所述消音板(7034)外侧设有负压管(7035)，所述消音板(7034)顶部设有电机(7036)，所述电机(7036)外侧设有出水口(7037)，所述进水口(7031)与过滤器(702)相连接，所述散热器(3)与风机(7033)电连接，所述风机(7033)与温度传感器(701)电连接，所述过滤器(702)、分离器(704)和加热器(705)与电机(7036)电连接，所述电机(7036)、温度传感器(701)和加热器(705)与触摸屏(5)电连接，所述触摸屏(5)与功能键(6)电连接，所述功能键(6)和电机(7036)与电源(8)电连接。
2.根据权利要求1所述的一种水处理用的负压加氯消毒装置，其特征在于：所述储物仓(1)内置有一个存储腔室，容量为四升。
3.根据权利要求1所述的一种水处理用的负压加氯消毒装置，其特征在于：所述盖体(2)可通过反向旋转一千零八十度与储物仓(1)分离。
4.根据权利要求1所述的一种水处理用的负压加氯消毒装置，其特征在于：所述散热器(3)均设置有两个。
5.根据权利要求1所述的一种水处理用的负压加氯消毒装置，其特征在于：所述功能键(6)均设置有九个。
6.根据权利要求1所述的一种水处理用的负压加氯消毒装置，其特征在于：所述电源(8)可拆卸。
7.根据权利要求1所述的一种水处理用的负压加氯消毒装置，其特征在于：所述过滤器(702)均设置有两个，且内置有过滤网。
说明书
一种水处理用的负压加氯消毒装置
技术领域
本实用新型涉及水处理消毒装置技术领域，特别涉及一种水处理用的负压加氯消毒装置。
背景技术
水处理消毒装置是水中离子在水处理机的电极上发生微电解反应，生成具有消毒作用的活性杀菌物质，使水得到消毒的设备，随着科学技术的飞速发展，现有的消毒装置是表面照射消毒装置，将紫外线灯管布置在水面以上，紫外线直接对准水面照射，这种消毒装置虽然结构简单，但是紫外线在水中的穿透能力很有限，只能够对表面几厘米厚的水层进行消毒，无法使下层水消毒，且上层已消毒的水也很难与下层水之间产生对流，也就是说下层的水也就没有了被消毒的机会再加之紫外线进入水表层后产生散射现象，紫外线的消毒能力随之减弱，也得到了技术改进，但现有技术设备的消毒能力不够强劲，功能性相对单一。
实用新型内容
本实用新型的主要目的在于提供一种水处理用的负压加氯消毒装置，以解决设备的消毒能力不够强劲，功能性相对单一的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种水处理用的负压加氯消毒装置，包括储物仓、盖体、触摸屏、功能键、电源、散热器、操作板和主体，所述储物仓上方设有盖体并且与盖体转动连接，所述盖体顶部设有散热器并且与散热器进行铆接，所述储物仓前端面中端设有操作板并且与操作板进行焊接，所述操作板前端面中端设有触摸屏，所述操作板前端面下方设有功能键，所述储物仓内侧下方设有主体，所述主体底部设有电源，所述主体由温度传感器、过滤器、负压泵、分离器和加热器组成，所述温度传感器上方设有过滤器，所述温度传感器前端面中端设有负压泵并且与负压泵进行铆接，所述负压泵右侧设有分离器，所述温度传感器底部设有加热器，所述加热器与电源相连接，所述负压泵由进水口、水泵、风机、消音板、负压管、电机和出水口组成，所述进水口中端部设有水泵，所述水泵两侧设有风机，所述风机上方设有消音板并且与消音板进行铆接，所述消音板外侧设有负压管，所述消音板顶部设有电机，所述电机外侧设有出水口，所述进水口与过滤器相连接，所述散热器与风机电连接，所述风机与温度传感器电连接，所述过滤器、分离器和加热器与电机电连接，所述电机、温度传感器和加热器与触摸屏电连接，所述触摸屏与功能键电连接，所述功能键和电机与电源电连接。
优选的，所述储物仓内置有一个存储腔室，容量为四升，能够将更多的水流进行清洁。
优选的，所述盖体可通过反向旋转一千零八十度与储物仓分离，能够防止储物仓内的水向外溅出。
优选的，所述散热器均设置有两个，加快设备散热能力。
优选的，所述功能键均设置有九个，控制设备的不同功能。
优选的，所述电源可拆卸，增加设备的灵活性。
优选的，所述过滤器均设置有两个，且内置有过滤网，为水质的卫生提供保障。
优选的，所述储物仓采用PPE塑料材质，耐热耐腐蚀。
优选的，所述负压泵采用KJF3522型号。
优选的，所述温度传感器采用JHC-105型号。
与现有技术相比，本实用新型具有如下有益效果：通过设置了负压泵，能够将储物仓内的水流通过负压管对储物仓内进行抽气，在压差力的作用下通过过滤器将水流进行深层次的洁净，达到洁净的效果，解决了设备的消毒能力不够强劲的问题，通过设置了温度传感器，能够通过对外部气温进行感应，通过加热器将储物仓内的水进行加热产生蒸汽，在通过风机将蒸汽传输到散热器处喷出，达到改善空气和温度的效果，解决了功能性相对单一的问题。
