申请日2018.04.26
公开(公告)日2019.02.26
IPC分类号B02C4/08; B02C4/28; B02C4/42; B65D88/66
摘要
本实用新型涉及污泥处理技术领域，尤其涉及一种污泥布料装置。本实用新型要解决的技术问题是提供一种破碎效果好，能解决污泥粘黏的污泥布料装置。为了解决上述技术问题，本实用新型提供了这样一种污泥布料装置，包括有支撑架、破碎斗、破碎机构、振动机构、支杆、气缸和传送带;支撑架固接于地面，破碎斗固接于支撑架顶部;破碎机构固接于破碎斗底部，用于破碎污泥;振动机构固接于支撑架内侧部，用于振动破碎斗;支杆固接于地面，气缸铰接于地面，传送带一端铰接于支杆顶部。本实用新型达到了能解决污泥粘黏的效果。
权利要求书
1.一种污泥布料装置，其特征在于，包括有支撑架(2)、破碎斗(3)、破碎机构(4)、振动机构(5)、支杆(6)、气缸(7)和传送带(8);支撑架(2)固接于地面(1)，破碎斗(3)固接于支撑架(2)顶部;破碎机构(4)固接于破碎斗(3)底部，用于破碎污泥;振动机构(5)固接于支撑架(2)内侧部，用于振动破碎斗(3);支杆(6)固接于地面(1)，气缸(7)铰接于地面(1)，传送带(8)一端铰接于支杆(6)顶部，另一端铰接于气缸(7)输出端。
2.根据权利要求1所述的一种污泥布料装置，其特征在于，破碎机构(4)包括有第一轴承座(41)、第一破碎辊(42)、安装板(43)、第一电机(44)、第一齿轮(45)、第二轴承座(46)、第二破碎辊(47)和第二齿轮(48);破碎斗(3)两侧壁底部均固接有第一轴承座(41)和第二轴承座(46)，且第二轴承座(46)位于第一轴承座(41)后方;第一破碎辊(42)两端均与第一轴承座(41)枢接，且第一破碎辊(42)贯穿破碎斗(3)远离支撑架(2)的侧壁;安装板(43)固接于破碎斗(3)远离支撑架(2)的侧部，第一电机(44)固接于安装板(43)顶部，且第一电机(44)输出端与第一破碎辊(42)端部传动连接;第一齿轮(45)固接于第一破碎辊(42)端部，且位于第一电机(44)与破碎斗(3)之间;第二破碎辊(47)两端均与第二轴承座(46)枢接，且第二破碎辊(47)贯穿破碎斗(3)远离支撑架(2)的侧壁;第二齿轮(48)固接于第二破碎辊(47)远离支撑架(2)的端部。
3.根据权利要求2所述的一种污泥布料装置，其特征在于，振动机构(5)包括有第二电机(51)、第三齿轮(52)、安装框(53)、第一滑轨(54)、第一滑块(55)、第二滑轨(56)、第二滑块(57)、第一齿条(58)、第二齿条(59)、第一移动板(511)、第一弹性件(512)、第一撞块(513)和第二移动板(514);第二电机(51)固接于支撑架(2)内侧壁，第三齿轮(52)与第二电机(51)输出端传动连接;安装框(53)固接于支撑架(2)内侧壁，且位于第二电机(51)上方;第一滑轨(54)固接于安装框(53)内靠近支撑架(2)的侧壁，第一齿条(58)通过第一滑块(55)与第一滑轨(54)滑动连接，第二滑轨(56)固接于安装框(53)内远离支撑架(2)的侧壁，第二齿条(59)通过第二滑块(57)与第二滑轨(56)滑动连接;第一齿条(58)、第二齿条(59)均与第三齿轮(52)啮合，安装框(53)前后两侧壁均开有供第一齿条(58)、第二齿条(59)贯穿的第一通孔(510)、第二通孔(515);第一移动板(511)固接于第一齿条(58)前端，第二移动板(514)固接于第二齿条(59)后端;第一移动板(511)、第二移动板(514)靠近破碎斗(3)的侧部均通过第一弹性件(512)连接有第一撞块(513)。
4.根据权利要求3所述的一种污泥布料装置，其特征在于，该污泥布料装置还包括有第二弹性件(9)和第二撞块(10);多个第二撞块(10)通过第二弹性件(9)固接于地面(1)，第二弹性件(9)初始状态为压缩状态，且第二撞块(10)顶部与传送带(8)底部接触。
说明书
一种污泥布料装置
技术领域
本实用新型涉及污泥处理技术领域，尤其涉及一种污泥布料装置。
背景技术
对着我国城市化进程的夹块，城市污水处理率逐年提高，城市污水处理厂的污泥产量也急剧增加。目前污泥的处理方法基本就是干燥，但含水率78%左右的污泥没有流动性，粘稠、果冻状，无法进入烦躁设备进行处理，因此需要一直设备在进入干燥设备前将含水率为78%左右的污泥予以破碎。
现有的污泥布料破碎装置存在随着设备的连续转动，破碎斗的污泥不能自由下落，很容易粘黏而必须进行停机处理，破碎效果不好而且需要不断地进行停机处理的缺点，因此亟需研发一种破碎效果好，能解决污泥粘黏的污泥布料装置。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服现有的污泥布料破碎装置存在随着设备的连续转动，破碎斗的污泥不能自由下落，很容易粘黏而必须进行停机处理，破碎效果不好而且需要不断地进行停机处理的缺点，本实用新型要解决的技术问题是提供一种破碎效果好，能解决污泥粘黏的污泥布料装置。
(2)技术方案

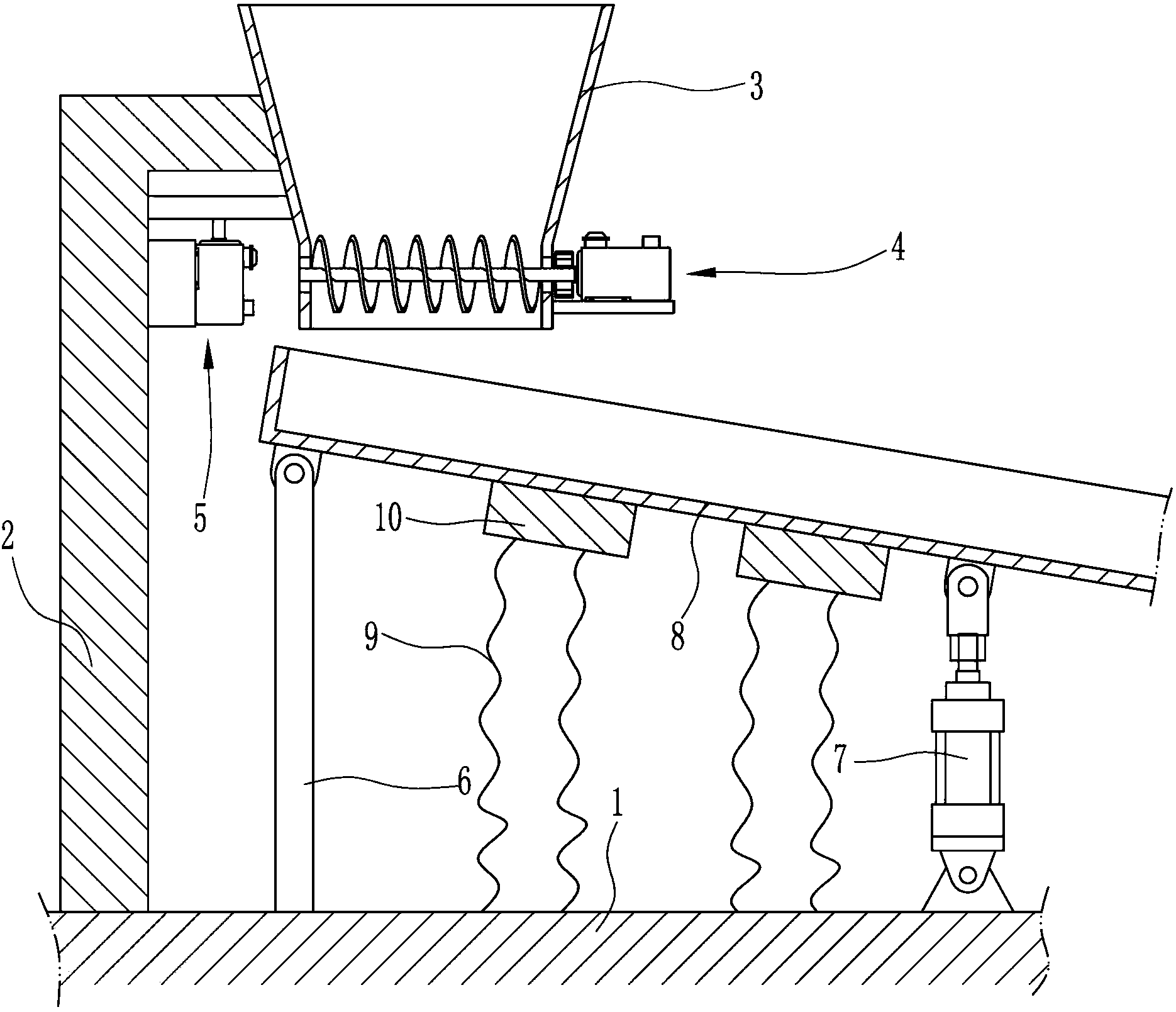

为了解决上述技术问题，本实用新型提供了这样一种污泥布料装置，包括有支撑架、破碎斗、破碎机构、振动机构、支杆、气缸和传送带;支撑架固接于地面，破碎斗固接于支撑架顶部;破碎机构固接于破碎斗底部，用于破碎污泥;振动机构固接于支撑架内侧部，用于振动破碎斗;支杆固接于地面，气缸铰接于地面，传送带一端铰接于支杆顶部，另一端铰接于气缸输出端。
优选地，破碎机构包括有第一轴承座、第一破碎辊、安装板、第一电机、第一齿轮、第二轴承座、第二破碎辊和第二齿轮;破碎斗两侧壁底部均固接有第一轴承座和第二轴承座，且第二轴承座位于第一轴承座后方;第一破碎辊两端均与第一轴承座枢接，且第一破碎辊贯穿破碎斗远离支撑架的侧壁;安装板固接于破碎斗远离支撑架的侧部，第一电机固接于安装板顶部，且第一电机输出端与第一破碎辊端部传动连接;第一齿轮固接于第一破碎辊端部，且位于第一电机与破碎斗之间;第二破碎辊两端均与第二轴承座枢接，且第二破碎辊贯穿破碎斗远离支撑架的侧壁;第二齿轮固接于第二破碎辊远离支撑架的端部。
优选地，振动机构包括有第二电机、第三齿轮、安装框、第一滑轨、第一滑块、第二滑轨、第二滑块、第一齿条、第二齿条、第一移动板、第一弹性件、第一撞块和第二移动板;第二电机固接于支撑架内侧壁，第三齿轮与第二电机输出端传动连接;安装框固接于支撑架内侧壁，且位于第二电机上方;第一滑轨固接于安装框内靠近支撑架的侧壁，第一齿条通过第一滑块与第一滑轨滑动连接，第二滑轨固接于安装框内远离支撑架的侧壁，第二齿条通过第二滑块与第二滑轨滑动连接;第一齿条、第二齿条均与第三齿轮啮合，安装框前后两侧壁均开有供第一齿条、第二齿条贯穿的第一通孔、第二通孔;第一移动板固接于第一齿条前端，第二移动板固接于第二齿条后端;第一移动板、第二移动板靠近破碎斗的侧部均通过第一弹性件连接有第一撞块。
优选地，该污泥布料装置还包括有第二弹性件和第二撞块;多个第二撞块通过第二弹性件固接于地面，第二弹性件初始状态为压缩状态，且第二撞块顶部与传送带底部接触。
(3)有益效果
本实用新型通过破碎机构对污泥进行破碎处理，且破碎效果好，通过振动机构能够对破碎斗进行震动，避免了污泥粘在破碎斗内壁，减少了破碎斗清理次数，达到了快速对污泥进行破碎布料的效果。
