申请日2018.04.26
公开(公告)日2019.02.15
IPC分类号C02F9/02
摘要
本实用新型公开了一种便于清除沉淀物的污水处理装置，包括壳体，壳体顶部的中点处开设有操作口，壳体的内壁上固定连接有滤网，壳体内壁左侧且位于滤网的上方固定连接有进水管，进水管的左端贯穿壳体且延伸至其外部，壳体内壁左侧且位于滤网的下方开设有投料口，壳体左侧对应投料口的位置固定连接有投料挡板。本实用新型通过支撑板、移动板、刮料板、毛刷、固定板、拉动杆、密封圈、活动板、复位弹簧、出料口和出料塞的相互配合，使污水处理装置便于清除沉淀物，工作人员花费极少的时间及精力就可完成沉淀物的清除，减轻了工作人员的工作负担，有利于下一次污水处理工作的进行，给工作人员带来极大的便利。
权利要求书

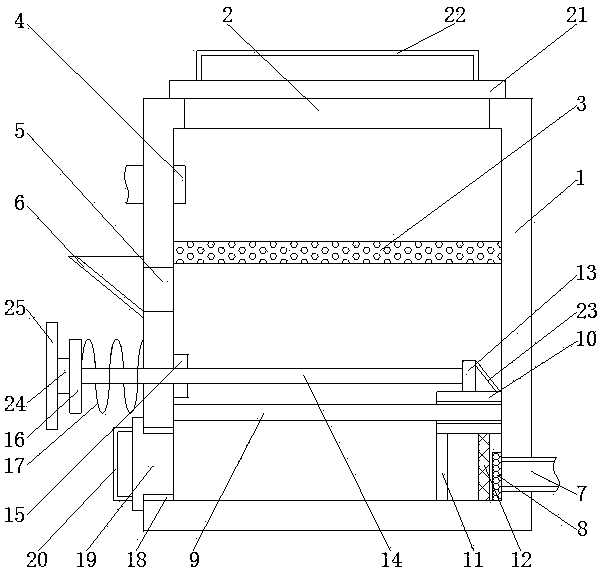

1.一种便于清除沉淀物的污水处理装置，包括壳体(1)，其特征在于：所述壳体(1)顶部的中点处开设有操作口(2)，所述壳体(1)的内壁上固定连接有滤网(3)，所述壳体(1)内壁左侧且位于滤网(3)的上方固定连接有进水管(4)，所述进水管(4)的左端贯穿壳体(1)且延伸至其外部，所述壳体(1)内壁左侧且位于滤网(3)的下方开设有投料口(5)，所述壳体(1)左侧对应投料口(5)的位置固定连接有投料挡板(6)，所述壳体(1)内壁右侧的底部固定连接有与其相互连通的出水管(7)，所述出水管(7)的右端贯穿壳体(1)且延伸至其外部，所述壳体(1)内壁右侧对应出水管(7)的位置固定连接有滤板(8)，所述壳体(1)内壁左侧且位于投料口(5)的下方固定连接有支撑板(9)，所述支撑板(9)的右侧与壳体(1)内壁的右侧固定连接，所述支撑板(9)的表面滑动连接有移动板(10)，所述移动板(10)的右侧与壳体(1)内壁的右侧相互接触，所述移动板(10)底部的左侧固定连接有刮料板(11)，所述刮料板(11)的底部与壳体(1)内壁的底部相互接触，所述移动板(10)底部且位于刮料板(11)的右侧固定连接有毛刷(12)，所述毛刷(12)的底部与壳体(1)内壁的底部相互接触，所述移动板(10)的顶部固定连接有固定板(13)，所述固定板(13)的左侧固定连接有拉动杆(14)，所述拉动杆(14)的左端贯穿壳体(1)且延伸至其外部，位于壳体(1)内部的拉动杆(14)的表面设置有密封圈(15)，所述密封圈(15)的左侧与壳体(1)内壁的左侧固定连接，所述拉动杆(14)的左端固定连接有活动板(16)，所述拉动杆(14)表面且位于壳体(1)与活动板(16)之间的位置套接有复位弹簧(17)，所述复位弹簧(17)的右端与壳体(1)的左侧固定连接，所述复位弹簧(17)的左端与活动板(16)的右侧固定连接，所述壳体(1)内壁左侧的底部开设有出料口(18)，所述壳体(1)左侧对应出料口(18)的位置设置有出料塞(19)，所述出料塞(19)的右端贯穿出料口(18)且延伸至其内部，所述出料塞(19)的左侧固定连接有固定把手(20)。
2.根据权利要求1所述的一种便于清除沉淀物的污水处理装置，其特征在于：所述壳体(1)顶部对应操作口(2)的位置设置有箱盖(21)，所述箱盖(21)的顶部固定连接有拆卸把手(22)。
3.根据权利要求1所述的一种便于清除沉淀物的污水处理装置，其特征在于：所述固定板(13)右侧的顶部固定连接有加固杆(23)，所述加固杆(23)远离固定板(13)的一端与移动板(10)的顶部固定连接。
4.根据权利要求1所述的一种便于清除沉淀物的污水处理装置，其特征在于：所述活动板(16)的左侧固定连接有拉动块(24)，所述拉动块(24)的左侧固定连接有拉动把手(25)。
说明书
一种便于清除沉淀物的污水处理装置
技术领域
本实用新型涉及环保技术领域，具体为一种便于清除沉淀物的污水处理装置。
背景技术
污水通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，为使污水达到排到某一水体或再次使用的水质要求对其进行净化的过程称为污水处理，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，在进行污水处理的过程中，常见的污水处理装置不便于清除沉淀物，污水处理结束后，常需要工作人员花费较多的时间及精力去清除污水处理装置内部的沉淀物，极大地增加了工作人员的工作负担，容易拖慢污水处理进程，不利于下一次污水处理工作的进行，给工作人员带来极大的不便。
实用新型内容
本实用新型的目的在于提供一种便于清除沉淀物的污水处理装置，具备便于清除沉淀物的优点，解决了常见污水处理装置不便于清除沉淀物的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于清除沉淀物的污水处理装置，包括壳体，所述壳体顶部的中点处开设有操作口，所述壳体的内壁上固定连接有滤网，所述壳体内壁左侧且位于滤网的上方固定连接有进水管，所述进水管的左端贯穿壳体且延伸至其外部，所述壳体内壁左侧且位于滤网的下方开设有投料口，所述壳体左侧对应投料口的位置固定连接有投料挡板，所述壳体内壁右侧的底部固定连接有与其相互连通的出水管，所述出水管的右端贯穿壳体且延伸至其外部，所述壳体内壁右侧对应出水管的位置固定连接有滤板，所述壳体内壁左侧且位于投料口的下方固定连接有支撑板，所述支撑板的右侧与壳体内壁的右侧固定连接，所述支撑板的表面滑动连接有移动板，所述移动板的右侧与壳体内壁的右侧相互接触，所述移动板底部的左侧固定连接有刮料板，所述刮料板的底部与壳体内壁的底部相互接触，所述移动板底部且位于刮料板的右侧固定连接有毛刷，所述毛刷的底部与壳体内壁的底部相互接触，所述移动板的顶部固定连接有固定板，所述固定板的左侧固定连接有拉动杆，所述拉动杆的左端贯穿壳体且延伸至其外部，位于壳体内部的拉动杆的表面设置有密封圈，所述密封圈的左侧与壳体内壁的左侧固定连接，所述拉动杆的左端固定连接有活动板，所述拉动杆表面且位于壳体与活动板之间的位置套接有复位弹簧，所述复位弹簧的右端与壳体的左侧固定连接，所述复位弹簧的左端与活动板的右侧固定连接，所述壳体内壁左侧的底部开设有出料口，所述壳体左侧对应出料口的位置设置有出料塞，所述出料塞的右端贯穿出料口且延伸至其内部，所述出料塞的左侧固定连接有固定把手。
优选的，所述壳体顶部对应操作口的位置设置有箱盖，所述箱盖的顶部固定连接有拆卸把手。
优选的，所述固定板右侧的顶部固定连接有加固杆，所述加固杆远离固定板的一端与移动板的顶部固定连接。
优选的，所述活动板的左侧固定连接有拉动块，所述拉动块的左侧固定连接有拉动把手。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过支撑板、移动板、刮料板、毛刷、固定板、拉动杆、密封圈、活动板、复位弹簧、出料口和出料塞的相互配合，使污水处理装置便于清除沉淀物，工作人员花费极少的时间及精力就可完成沉淀物的清除，减轻了工作人员的工作负担，有利于下一次污水处理工作的进行，给工作人员带来极大的便利。
2、本实用新型通过设置箱盖，防止灰尘从操作口进入壳体，通过设置拆卸把手，方便工作人员拆卸箱盖，通过设置加固杆，避免固定板因承受较大的拉力而损坏，通过设置拉动块和拉动把手，方便工作人员向左拉动活动板。
