新型全自动清洗过滤网造纸废水过滤器

发布时间:2019-5-30 9:10:57  中国污水处理工程网

  申请日2018.04.26

  公开(公告)日2019.01.04

  IPC分类号B01D29/03; B01D29/60; B01D29/64; B01D29/66

  摘要

  本实用新型公开了一种新型全自动清洗过滤网的造纸废水过滤器,包括过滤器筒体,所述过滤器筒体上端设有清洗过滤网组件,所述过滤器筒体上端设有一清洗腔室,所述清洗腔室与过滤器筒体连通,所述清洗腔室内固定有移动件,所述移动件为电动导轨,所述电动导轨滑动连接一滑块,所述滑块向下固定连接一伸缩件,所述伸缩件的活动端连接刷体,所述刷体的所述连接柱一、连接柱二以及连接柱三均呈中空结构,所述连接柱一与连接柱二以及连接柱二和连接柱三连通,所述连接柱三的头端设有高压喷头,所述连接柱三的头端还设有刷子,所述刷子围绕高压喷头设置。本实用新型能够大大降低人工工作强度,并且还可以快速清理过滤网。

  权利要求书

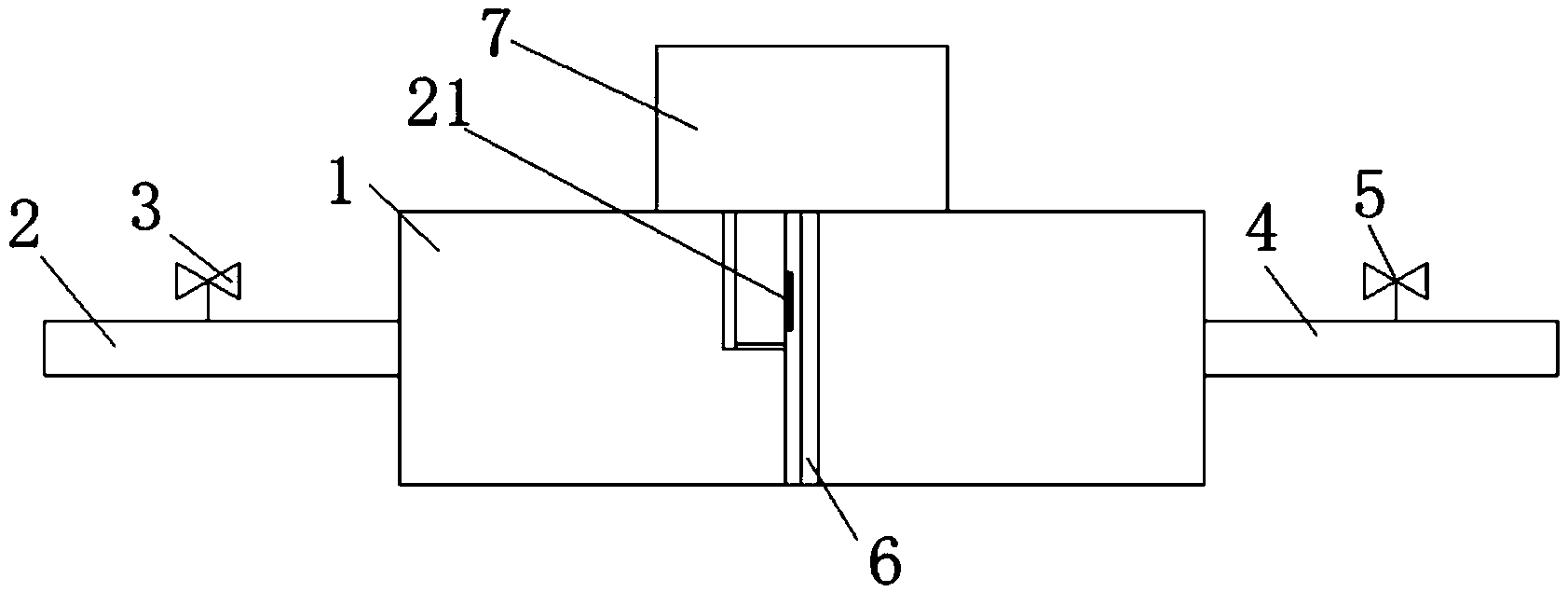

  1.一种新型全自动清洗过滤网的造纸废水过滤器,包括过滤器筒体(1),其特征在于:所述过滤器筒体(1)内延其宽度方向设有多个过滤网(6),所述过滤器筒体(1)的一端通过进水管道(2)连通废水池,所述过滤器筒体(1)的另一端出水管道(4)连通后续处理池,所述进水管道(2)和出水管道(4)上分别设有一电磁阀,分别为进水电磁阀(3)和出水电磁阀(5),所述过滤器筒体(1)上端设有清洗过滤网组件,所述清洗过滤网组件包括移动件、高压喷头(16)、伸缩件(10)以及刷体,所述过滤器筒体(1)上端设有一清洗腔室(7),所述清洗腔室(7)与过滤器筒体(1)连通,所述清洗腔室(7)内固定有移动件,所述移动件为电动导轨(8),所述电动导轨(8)滑动连接一滑块(9),所述滑块(9)向下固定连接一伸缩件(10),所述伸缩件(10)的活动端连接刷体,所述刷体包括连接柱一(11)、连接柱二(12)以及连接柱三(13),所述连接柱一(11)的顶端固定连接伸缩件(10)的活动端,所述连接柱二(12)垂直固定在连接柱一(11)的底端,所述连接柱三(13)垂直固定在连接柱二(12)的柱体上,所述连接柱一(11)、连接柱二(12)以及连接柱三(13)均呈中空结构,所述连接柱一(11)与连接柱二(12)以及连接柱二(12)和连接柱三(13)连通,所述连接柱三(13)的头端设有高压喷头(16),所述连接柱三(13)的头端还设有刷子(17),所述刷子(17)围绕高压喷头(16)设置。

  2.根据权利要求1所述的一种新型全自动清洗过滤网的造纸废水过滤器,其特征在于:所述过滤网(6)上设有压力传感器(21),所述清洗腔室(7)内设有控制机构,所述压力传感器(21)连接到控制机构的输入端,所述控制机构的输出端连接到进水电磁阀(3)、出水电磁阀(5)、电动导轨(8)、伸缩件(10)。

  3.根据权利要求2所述的一种新型全自动清洗过滤网的造纸废水过滤器,其特征在于:所述连接柱一(11)通过导水管(14)连接一清水池,所述导水管(14)上设有吸水泵(15)。

  4.根据权利要求3所述的一种新型全自动清洗过滤网的造纸废水过滤器,其特征在于:所述吸水泵(15)也连接到控制机构的输出端。

  5.根据权利要求1所述的一种新型全自动清洗过滤网的造纸废水过滤器,其特征在于:所述过滤网(6)涂覆有一防腐蚀层,所述防腐蚀层包括聚硅氧烷改性氟碳涂层(18)以及硅氧烷涂层,所述硅氧烷涂层设在过滤网基体和聚硅氧烷改性氟碳涂层(18)之间。

  6.根据权利要求5所述的一种新型全自动清洗过滤网的造纸废水过滤器,其特征在于:所述硅氧烷涂层包括硅氧烷打底层(19)和硅氧烷过渡层(20),所述硅氧烷打底层(19)设置在过滤网基体和硅氧烷过渡层(20)之间。

  说明书

  一种新型全自动清洗过滤网的造纸废水过滤器

  技术领域

  本实用新型涉及造纸工业技术领域,尤其涉及一种新型全自动清洗过滤网的造纸废水过滤器。

  背景技术

  目前市场上流通的造纸废水过滤器大部分只能过滤废水,无法自动清洗过滤网,只能通过人工更换过滤网,造成过滤效率低。

  实用新型内容

  本实用新型的目的在于提供一种新型全自动清洗过滤网的造纸废水过滤器,以解决上述背景技术中提出的问题。

  为实现上述目的,本实用新型提供如下技术方案:一种新型全自动清洗过滤网的造纸废水过滤器,包括过滤器筒体,所述过滤器筒体内延其宽度方向设有多个过滤网,所述过滤器筒体的一端通过进水管道连通废水池,所述过滤器筒体的另一端出水管道连通后续处理池,所述进水管道和出水管道上分别设有一电磁阀,分别为进水电磁阀和出水电磁阀,所述过滤器筒体上端设有清洗过滤网组件,所述清洗过滤网组件包括移动件、高压喷头、伸缩件以及刷体,所述过滤器筒体上端设有一清洗腔室,所述清洗腔室与过滤器筒体连通,所述清洗腔室内固定有移动件,所述移动件为电动导轨,所述电动导轨滑动连接一滑块,所述滑块向下固定连接一伸缩件,所述伸缩件的活动端连接刷体,所述刷体包括连接柱一、连接柱二以及连接柱三,所述连接柱一的顶端固定连接伸缩件的活动端,所述连接柱二垂直固定在连接柱一的底端,所述连接柱三垂直固定在连接柱的柱体上,所述连接柱一、连接柱二以及连接柱三均呈中空结构,所述连接柱一与连接柱二以及连接柱二和连接柱三连通,所述连接柱三的头端设有高压喷头,所述连接柱三的头端还设有刷子,所述刷子围绕高压喷头设置。

  进一步的,所述过滤网上设有压力传感器,所述清洗腔室内设有控制机构,所述压力传感器连接到控制机构的输入端,所述控制机构的输出端连接到进水电磁阀、出水电磁阀、电动导轨、伸缩件。

  进一步的,所述连接柱一通过导水管连接一清水池,所述导水管上设有吸水泵。

  进一步的,所述吸水泵也连接到控制机构的输出端。

  进一步的,所述过滤网涂覆有一防腐蚀层,所述防腐蚀层包括聚硅氧烷改性氟碳涂层以及硅氧烷涂层,所述硅氧烷涂层设在过滤网基体和聚硅氧烷改性氟碳涂层之间。

  进一步的,所述硅氧烷涂层包括硅氧烷打底层和硅氧烷过渡层,所述硅氧烷打底层设置在过滤网基体和硅氧烷过渡层之间。

  与现有技术相比,本实用新型的有益效果是:本实用新型在过滤筒筒体上设置过滤网清洗组件,清洗组件的清洗腔室内设有电动导轨,电动导轨上的滑块上设有伸缩件,所述伸缩件的活动端固定有刷体,当压力传感器感应到过滤网承受的压力过大时,即将信号传递至控制机构,控制机构控制电动导轨和伸缩件的上下移动和左右移动,继而过滤网的黏连的杂物被刷子带走,然后吸水泵将清水输送至高压喷头,完成完整清理过滤网,不需要更换过滤网。本实用新型能够大大降低人工工作强度,并且还可以快速清理过滤网。
