申请日2018.04.27
公开(公告)日2019.04.16
IPC分类号C02F9/02
申请(专利权)人孔增菓;
摘要
本实用新型公开了一种生活污水中固体废物剔除装置，包括壳体、固定座、过滤装置，所述壳体的顶部连通有进水管，且壳体内壁两侧的顶部均固定连接有固定座，两个所述固定座之间设置有过滤装置，过滤装置包括过滤槽，所述过滤槽的两侧均固定连接有与固定座相适配的固定板，且过滤槽内壁的一侧固定连接有过滤网。该生活污水中固体废物剔除装置，通过设置过滤装置和吸附仓，对生活污水中的固体废物进行过滤收集，并且对颗粒物进行吸附，对生活污水进行初步净化处理，避免固体颗粒物堵塞排水管影响正常排水，同时可以避免固体颗粒物堆集发酵产生有害气体和异味，降低对环境的污染，同时避免对居民的正常生活造成影响，实用性较强。
权利要求书

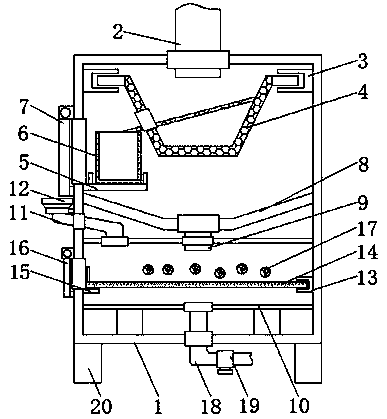

1.一种生活污水中固体废物剔除装置，包括壳体(1)、固定座(3)、过滤装置(4)、第一支撑板(5)、隔板(8)、输水管(9)、吸附仓(10)、进药管(11)、卡座(13)、排水管(18)，其特征在于：所述壳体(1)的顶部连通有进水管(2)，且壳体(1)内壁两侧的顶部均固定连接有固定座(3)，两个所述固定座(3)之间设置有过滤装置(4)，所述过滤装置(4)包括过滤槽(41)，所述过滤槽(41)的两侧均固定连接有与固定座(3)相适配的固定板(42)，且过滤槽(41)内壁的一侧固定连接有过滤网(43)，所述过滤网(43)的一侧贯穿过滤槽(41)并延伸至过滤槽(41)的外部，并且壳体(1)内壁的一侧固定连接有第一支撑板(5)，所述第一支撑板(5)的顶部固定连接有收集箱(6)，并且壳体(1)的一侧且与收集箱(6)对应的位置设置有出料箱门(7)，且壳体(1)内壁的两侧之间固定连接有隔板(8)，所述隔板(8)的底部连通有输水管(9)，所述输水管(9)的底部连通有吸附仓(10)，所述吸附仓(10)的两侧分别与壳体(1)内壁的两侧固定连接，且吸附仓(10)顶部的一侧连通有进药管(11)，所述进药管(11)远离吸附仓(10)的一端贯穿壳体(1)并延伸至壳体(1)的外部，并且进药管(11)位于壳体(1)外部的一端连通有进药斗(12)，且吸附仓(10)内壁的一侧固定连接有卡座(13)，所述卡座(13)的内部活动连接有横网(14)，且吸附仓(10)内壁的一侧且位于横网(14)的底部固定连接有第二支撑板(15)，并且吸附仓(10)的内部且位于横网(14)的上方设置有明矾(17)，且壳体(1)的一侧且与横网(14)对应的位置设置有清理箱门(16)，并且吸附仓(10)的底部连通有排水管(18)，所述排水管(18)的表面设置有阀门(19)，且壳体(1)底部的两侧均固定连接有底座(20)。
2.根据权利要求1所述的一种生活污水中固体废物剔除装置，其特征在于：所述过滤网(43)为倾斜放置，并且过滤网(43)的左侧位于收集箱(6)的上方。
3.根据权利要求1所述的一种生活污水中固体废物剔除装置，其特征在于：所述收集箱(6)为网箱，并且可以从第一支撑板(5)上取下。
4.根据权利要求1所述的一种生活污水中固体废物剔除装置，其特征在于：所述吸附仓(10)的底部通过支撑柱与壳体(1)内壁的底部固定连接。
5.根据权利要求1所述的一种生活污水中固体废物剔除装置，其特征在于：所述进药斗(12)的一侧与壳体(1)的一侧固定连接。
6.根据权利要求1所述的一种生活污水中固体废物剔除装置，其特征在于：所述排水管(18)的底端贯穿壳体(1)的底部并延伸至壳体(1)的外部，并且阀门(19)位于壳体(1)的外部。
说明书
一种生活污水中固体废物剔除装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种生活污水中固体废物剔除装置。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一，主要是粪便和洗涤污水。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等，总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质。
生活污水中含有大量的固体废物，如果直接将生活污水排入下水管道，固体废物堆集会造成下水管堵塞，影响正常的排水，固体废物长时间堆集会在微生物的作用下发酵产生有害气体和异味，对环境造成污染，影响居民的正常生活。
实用新型内容
本实用新型的目的在于提供一种生活污水中固体废物剔除装置，以解决上述背景技术中提出的生活污水中固体废物堆集会造成下水管堵塞，影响正常的排水，固体废物长时间堆集会在微生物的作用下发酵产生有害气体和异味，对环境造成污染的问题。
为实现上述目的，本实用新型提供如下技术方案：一种生活污水中固体废物剔除装置，包括壳体、固定座、过滤装置、第一支撑板、隔板、输水管、吸附仓、进药管、卡座、排水管，所述壳体的顶部连通有进水管，且壳体内壁两侧的顶部均固定连接有固定座，两个所述固定座之间设置有过滤装置，所述过滤装置包括过滤槽，所述过滤槽的两侧均固定连接有与固定座相适配的固定板，且过滤槽内壁的一侧固定连接有过滤网，所述过滤网的一侧贯穿过滤槽并延伸至过滤槽的外部，并且壳体内壁的一侧固定连接有第一支撑板，所述第一支撑板的顶部固定连接有收集箱，并且壳体的一侧且与收集箱对应的位置设置有出料箱门，且壳体内壁的两侧之间固定连接有隔板，所述隔板的底部连通有输水管，所述输水管的底部连通有吸附仓，所述吸附仓的两侧分别与壳体内壁的两侧固定连接，且吸附仓顶部的一侧连通有进药管，所述进药管远离吸附仓的一端贯穿壳体并延伸至壳体的外部，并且进药管位于壳体外部的一端连通有进药斗，且吸附仓内壁的一侧固定连接有卡座，所述卡座的内部活动连接有横网，且吸附仓内壁的一侧且位于横网的底部固定连接有第二支撑板，并且吸附仓的内部且位于横网的上方设置有明矾，且壳体的一侧且与横网对应的位置设置有清理箱门，并且吸附仓的底部连通有排水管，所述排水管的表面设置有阀门，且壳体底部的两侧均固定连接有底座。
优选的，所述过滤网为倾斜放置，并且过滤网的左侧位于收集箱的上方。
优选的，所述收集箱为网箱，并且可以从第一支撑板上取下。
优选的，所述吸附仓的底部通过支撑柱与壳体内壁的底部固定连接。
优选的，所述进药斗的一侧与壳体的一侧固定连接。
优选的，所述排水管的底端贯穿壳体的底部并延伸至壳体的外部，并且阀门位于壳体的外部。
与现有技术相比，本实用新型的有益效果是：该生活污水中固体废物剔除装置，通过设置过滤装置和吸附仓，对生活污水中的固体废物进行过滤收集，并且对颗粒物进行吸附，对生活污水进行初步净化处理，避免固体颗粒物堵塞排水管影响正常排水，同时可以避免固体颗粒物堆集发酵产生有害气体和异味，降低对环境的污染，同时避免对居民的正常生活造成影响，实用性较强。
