申请日2018.04.27
公开(公告)日2019.03.08
IPC分类号C02F9/14
摘要
本实用新型公开了一种农业污水用综合均匀蒸馏的净化装置，包括箱体和冷却室，所述箱体的左下方设置有蒸馏室，且箱体的外部左侧安装有水龙头，所述冷却室设置于蒸馏室的上方，且冷却室内部安装有水冷管，所述冷却室的右方安装有过滤室，且过滤室的内壁设置有微生物膜，所述过滤室的内部下方固定有纤维过滤层，且过滤室的右方设置有沉淀室，所述沉淀室的内侧安装有混凝剂层，且沉淀室的上方固定有管道，所述管道的右方安装有阀门，且阀门的右方设置有入水口，所述沉淀室的下方安装有污泥处理室。该农业污水用综合均匀蒸馏的净化装置内部设置有蒸馏室可以对净化后的水进行高温加热，利用蒸馏得到净化率更高的水源。
权利要求书

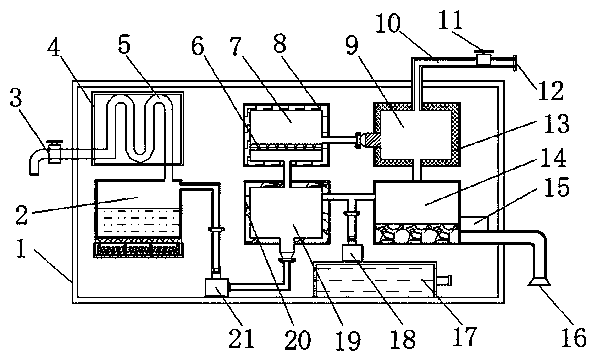

1.一种农业污水用综合均匀蒸馏的净化装置，包括箱体(1)和冷却室(4)，其特征在于：所述箱体(1)的左下方设置有蒸馏室(2)，且箱体(1)的外部左侧安装有水龙头(3)，所述冷却室(4)设置于蒸馏室(2)的上方，且冷却室(4)内部安装有水冷管(5)，所述冷却室(4)的右方安装有过滤室(7)，且过滤室(7)的内壁设置有微生物膜(8)，所述过滤室(7)的内部下方固定有纤维过滤层(6)，且过滤室(7)的右方设置有沉淀室(9)，所述沉淀室(9)的内侧安装有混凝剂层(13)，且沉淀室(9)的上方固定有管道(10)，所述管道(10)的右方安装有阀门(11)，且阀门(11)的右方设置有入水口(12)，所述沉淀室(9)的下方安装有污泥处理室(14)，且污泥处理室(14)的右下方固定有排泥泵(15)，所述排泥泵(15)的右下方设置有排污口(16)，所述污泥处理室(14)的左下方固定有二氧化氯箱(17)，且二氧化氯箱(17)的上方安装有输送泵(18)，所述污泥处理室(14)的左侧设置有消毒室(19)，且消毒室(19)的内侧设置有活性炭吸附层(20)，所述消毒室(19)的左下方固定有水泵(21)，且消毒室(19)通过二次管道(10)与水泵(21)相连接，所述水冷管(5)的内壁设置有自清洁层(22)，所述冷却室(4)的内部设置有水冷液(23)，且冷却室(4)的外壁安装有散热层(24)，所述蒸馏室(2)下方固定有导热片(25)，且导热片(25)的下方安装有电热丝(26)，所述电热丝(26)的外侧设置有绝缘层(27)。
2.根据权利要求1所述的一种农业污水用综合均匀蒸馏的净化装置，其特征在于：所述水冷管(5)呈环状均匀分布在冷却室(4)的内部，并且水冷管(5)的外形为“U”形。
3.根据权利要求1所述的一种农业污水用综合均匀蒸馏的净化装置，其特征在于：所述入水口(12)通过二次管道(10)与冷却室(4)、沉淀室(9)、消毒室(19)相连通，且二次管道(10)之间内径尺寸相等。
4.根据权利要求1所述的一种农业污水用综合均匀蒸馏的净化装置，其特征在于：所述排污口(16)的二次管道(10)与地面相垂直，且排污口(16)呈漏斗状结构。
5.根据权利要求1所述的一种农业污水用综合均匀蒸馏的净化装置，其特征在于：所述电热丝(26)设置有三组，且电热丝(26)的对称中心与蒸馏室(2)的对称中心重合。
6.根据权利要求1所述的一种农业污水用综合均匀蒸馏的净化装置，其特征在于：所述散热层(24)呈环形中空状结构，且散热层(24)的厚度为1cm。
说明书
一种农业污水用综合均匀蒸馏的净化装置
技术领域
本实用新型涉及农业污水用净化装置技术领域，具体为一种农业污水用综合均匀蒸馏的净化装置。
背景技术
农业污水用净化装置是一种用于分离农业污水中杂质的水净化设备，以达到污水重复利用的的目的，环保经济，具有很大的发展前景，随着工业化的发展农业污水排放量增大，造成环境污染和农村水源的前置威胁，使耕地灌溉得不到有效保障，因此有必要研发农业污水用净化装置。
现有的农业污水用净化装置功能单一，只能做到简单的过滤，不能做到对处理过的污水进行消毒和蒸馏，并且制作成本及运行成本较高，为此，我们提出一种农业污水用综合均匀蒸馏的净化装置。
实用新型内容
本实用新型的目的在于提供一种农业污水用综合均匀蒸馏的净化装置，以解决上述背景技术中提出的现有的农业污水用净化装置功能单一，只能做到简单的过滤，不能做到对处理过的污水进行消毒和蒸馏，并且制作成本及运行成本较高，为此，我们提出一种农业污水用综合均匀蒸馏的净化装置的问题。
为实现上述目的，本实用新型提供如下技术方案：一种农业污水用综合均匀蒸馏的净化装置，包括箱体和冷却室，所述箱体的左下方设置有蒸馏室，且箱体的外部左侧安装有水龙头，所述冷却室设置于蒸馏室的上方，且冷却室内部安装有水冷管，所述冷却室的右方安装有过滤室，且过滤室的内壁设置有微生物膜，所述过滤室的内部下方固定有纤维过滤层，且过滤室的右方设置有沉淀室，所述沉淀室的内侧安装有混凝剂层，且沉淀室的上方固定有管道，所述管道的右方安装有阀门，且阀门的右方设置有入水口，所述沉淀室的下方安装有污泥处理室，且污泥处理室的右下方固定有排泥泵，所述排泥泵的右下方设置有排污口，所述污泥处理室的左下方固定有二氧化氯箱，且二氧化氯箱的上方安装有输送泵，所述污泥处理室的左侧设置有消毒室，且消毒室的内侧设置有活性炭吸附层，所述消毒室的左下方固定有水泵，且消毒室通过二次管道与水泵相连接，所述水冷管的内壁设置有自清洁层，所述冷却室的内部设置有水冷液，且冷却室的外壁安装有散热层，所述蒸馏室下方固定有导热片，且导热片的下方安装有电热丝，所述电热丝的外侧设置有绝缘层。
优选的，所述水冷管呈环状均匀分布在冷却室的内部，并且水冷管的外形为“U”形。
优选的，所述入水口通过二次管道与冷却室、沉淀室、消毒室相连通，且二次管道之间内径尺寸相等。
优选的，所述排污口的二次管道与地面相垂直，且排污口呈漏斗状结构。
优选的，所述电热丝设置有三组，且电热丝的对称中心与蒸馏室的对称中心重合。
优选的，所述散热层呈环形中空状结构，且散热层的厚度为1cm。
与现有技术相比，本实用新型的有益效果是：该农业污水用综合均匀蒸馏的净化装置内部设置有蒸馏室可以对净化后的水进行高温加热，利用蒸馏得到净化率更高的水源，冷却室外壁散热层起到了初步的降温效果，冷却室内水冷液可以对水冷管中的水蒸汽进行进一步冷却，利用“U”形且循环的水冷管能够使水蒸汽得到循环且快速的冷却效果，使得水蒸汽凝结成水珠，冷却后的洁净水源可以从水龙头流出，沉淀室内部混凝剂层具有沉淀作用，使污水中的污泥等杂质沉淀到沉淀室的底部，从而对污水进行初步净化，过滤室内壁的微生物膜具有氧化作用分解水中的有机物，达到对污水的净化作用，纤维过滤层可以将沉淀室沉淀后的农业污水中的小颗粒物过滤下来,消毒室内侧活性炭吸附层具有吸附杂质去除异味的功能，能够将污水中的异味除去，二氧化氯箱中的二氧化氯液可以利用输送泵通过二次管道输送到污泥处理室和消毒室中，消毒室将农业污水中残留的农药化学成分进行处理，排污口用于排放污泥处理室中的污泥，污泥处理室对污水沉淀后的污泥进行简单的消毒确保排放的污泥不会造成生态污染，水冷管内壁的自清洁层减少了水垢的堆积，电热丝具有加热的作用，导热片能够将电热丝产生的热量均匀导至蒸馏室的底部，绝缘层对电热丝起到了保护作用，同时也减少了安全隐患。
