申请日2019.03.13
公开(公告)日2019.05.17
IPC分类号C02F9/04
摘要
本发明公开了一种防堵塞型工业污水处理设备，包括外壳、密封盖、把手、进水管，所述外壳上方通过螺纹固定有所述密封盖，所述密封盖上方安装有所述把手，所述把手之间设置有所述进水管，所述外壳内部固定有固定环，所述固定环上方安装有过滤网，所述过滤网上方固定有安装座，所述安装座侧面固定有第二电动伸缩杆，所述第二电动伸缩杆远离所述安装座的一侧安装有刮板。本发明污水处理结构简单，当装置发生损坏时，维修起来非常方便，通过设置第二电动伸缩杆和刮板，使得过滤网上的杂质可以排出装置，避免因装置堵塞而影响污水的处理效率。
权利要求书

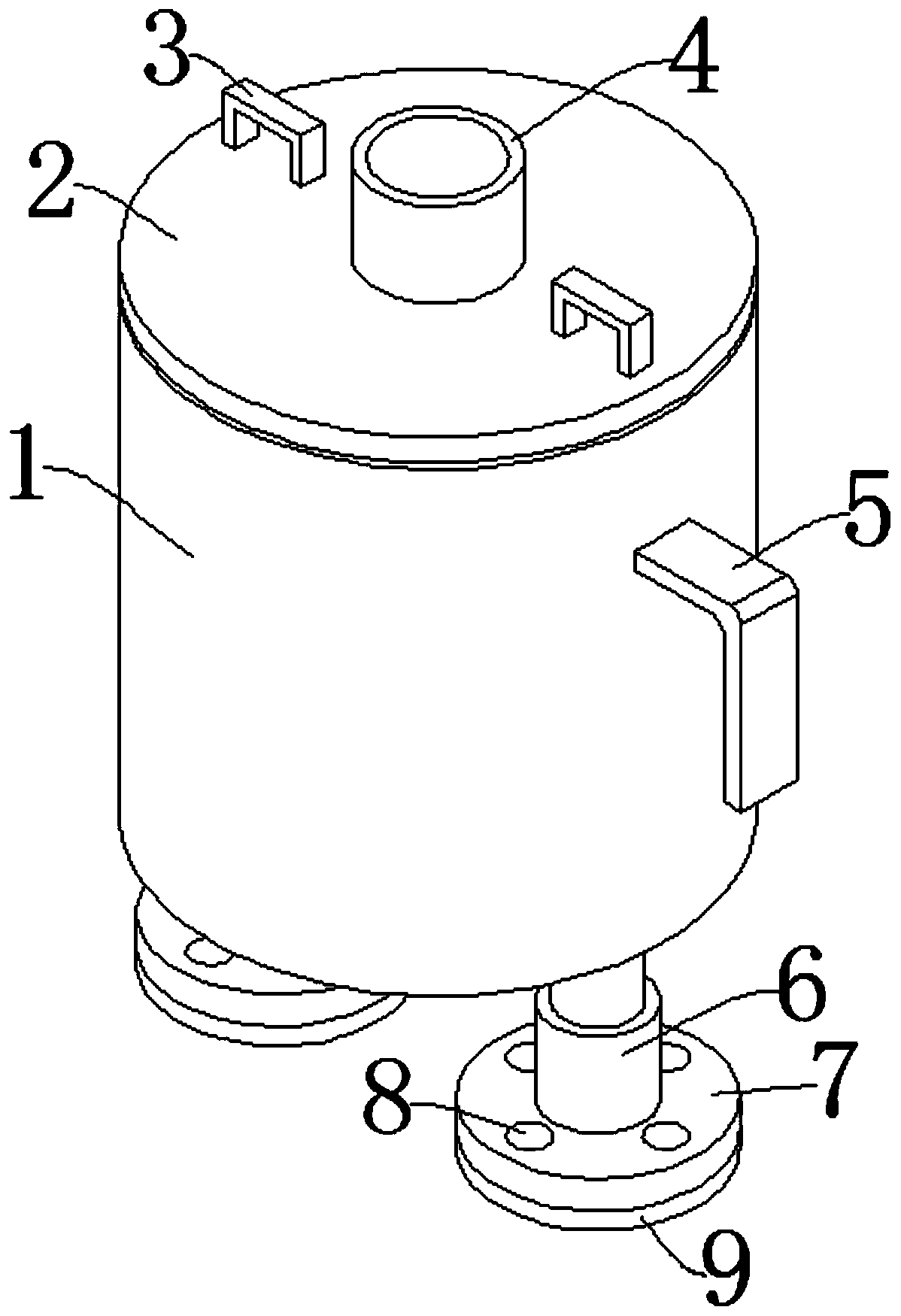

1.一种防堵塞型工业污水处理设备，其特征在于：包括外壳(1)、密封盖(2)、把手(3)、进水管(4)，所述外壳(1)上方通过螺纹固定有所述密封盖(2)，所述密封盖(2)上方安装有所述把手(3)，所述把手(3)之间设置有所述进水管(4)，所述外壳(1)内部固定有固定环(12)，所述固定环(12)上方安装有过滤网(13)，所述过滤网(13)上方固定有安装座(14)，所述安装座(14)侧面固定有第二电动伸缩杆(15)，所述第二电动伸缩杆(15)远离所述安装座(14)的一侧安装有刮板(16)，所述刮板(16)包括硬板(1601)和软板(1602)，所述硬板(1601)两侧安装有所述软板(1602)，所述外壳(1)侧面安装有排杂管(5)，所述外壳(1)下方固定有第一电动伸缩杆(6)，两个所述第一电动伸缩杆(6)之间设置有排水管(10)，所述排水管(10)上设置有电磁阀(11)，所述第一电动伸缩杆(6)下方固定有底座(7)，所述底座(7)下方粘接有保护垫(9)，所述底座(7)和所述保护垫(9)上均设置有固定孔(8)。
2.根据权利要求1所述的一种防堵塞型工业污水处理设备，其特征在于：所述把手(3)与所述密封盖(2)焊接，所述把手(3)的数量为两个，两个所述把手(3)关于所述进水管(4)对称分布。
3.根据权利要求1所述的一种防堵塞型工业污水处理设备，其特征在于：所述进水管(4)成型于所述密封盖(2)，所述进水管(4)的高度为15cm，内径为18cm，外径为22cm。
4.根据权利要求1所述的一种防堵塞型工业污水处理设备，其特征在于：所述固定环(12)与所述外壳(1)焊接，所述过滤网(13)与所述固定环(12)通过螺钉连接。
5.根据权利要求1所述的一种防堵塞型工业污水处理设备，其特征在于：所述安装座(14)与所述外壳(1)通过螺钉连接，所述第二电动伸缩杆(15)与所述安装座(14)通过螺钉连接。
6.根据权利要求1所述的一种防堵塞型工业污水处理设备，其特征在于：所述软板(1602)与所述硬板(1601)通过螺钉连接，所述软板(1602)的材质为顺丁橡胶。
7.根据权利要求1所述的一种防堵塞型工业污水处理设备，其特征在于：所述底座(7)和所述保护垫(9)上均设置有四个所述固定孔(8)，四个所述固定孔(8)呈圆周均匀分布。
8.根据权利要求1所述的一种防堵塞型工业污水处理设备，其特征在于：所述保护垫(9)材质为天然橡胶。
说明书
一种防堵塞型工业污水处理设备
技术领域
本发明涉及污水处理设备技术领域，具体地说是一种防堵塞型工业污水处理设备。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等。由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。
现在的工业污水处理设备结构复杂，因此装置损坏时维修起来很不方便，并且装置经常发生堵塞，这样会影响工厂的污水处理效率，因此需要在此基础上做进一步的改进。
发明内容
本发明的目的是提供一种防堵塞型工业污水处理设备，以解决上述背景中提出的现在的工业污水处理设备结构复杂，因此装置损坏时维修起来很不方便，并且装置经常发生堵塞，这样会影响工厂的污水处理效率的问题。
为实现上述目的，本发明提供如下技术方案：
一种防堵塞型工业污水处理设备，包括外壳、密封盖、把手、进水管，所述外壳上方通过螺纹固定有所述密封盖，所述密封盖上方安装有所述把手，所述把手之间设置有所述进水管，所述外壳内部固定有固定环，所述固定环上方安装有过滤网，所述过滤网上方固定有安装座，所述安装座侧面固定有第二电动伸缩杆，所述第二电动伸缩杆远离所述安装座的一侧安装有刮板，所述刮板包括硬板和软板，所述硬板两侧安装有所述软板，所述外壳侧面安装有排杂管，所述外壳下方固定有第一电动伸缩杆，两个所述第一电动伸缩杆之间设置有排水管，所述排水管上设置有电磁阀，所述第一电动伸缩杆下方固定有底座，所述底座下方粘接有保护垫，所述底座和所述保护垫上均设置有固定孔。
进一步地，所述把手与所述密封盖焊接，所述把手的数量为两个，两个所述把手关于所述进水管对称分布。
进一步地，所述进水管成型于所述密封盖，所述进水管的高度为15cm，内径为18cm，外径为22cm。
进一步地，所述固定环与所述外壳焊接，所述过滤网与所述固定环通过螺钉连接。
进一步地，所述安装座与所述外壳通过螺钉连接，所述第二电动伸缩杆与所述安装座通过螺钉连接。
进一步地，所述软板与所述硬板通过螺钉连接，所述软板的材质为顺丁橡胶。
进一步地，所述底座和所述保护垫上均设置有四个所述固定孔，四个所述固定孔呈圆周均匀分布。
进一步地，所述保护垫材质为天然橡胶。
本发明提供的技术方案可以包括以下有益效果：
1、使用装置时，通过固定孔将底座固定在地面上，将装置接通外部电源，启动第二电动伸缩杆，污水通过进水管进入到外壳中，过滤网对污水中的杂质进行过滤，过滤后的污水落到外壳底部，第二电动伸缩杆带动刮板做循环往复运动，软板可以随着第二电动伸缩杆的伸长不断弯曲，从而紧紧与外壳贴合，从而将过滤网上的杂质推入到排杂管中，杂质从排杂管中排出装置，输入一定量的污水后，通过进水管向污水中添加一定比例的处理溶液，启动第一电动伸缩杆，第一电动伸缩杆带动外壳不断晃动，从而使得污水与处理溶液均匀混合，晃动一段时间后，打开电磁阀，处理好的污水通过排水管排出外壳，本发明污水处理结构简单，当装置发生损坏时，维修起来非常方便。
2、通过设置第二电动伸缩杆和刮板，使得过滤网上的杂质可以排出装置，避免因装置堵塞而影响污水的处理效率。
