申请日2019.03.20
公开(公告)日2019.05.17
IPC分类号C02F9/08; C02F101/30
摘要
本发明公开了一种光协同铁酸锌活化臭氧处理高浓度有机废水的装置，属于废水处理装置领域，本发明通过将纳米孔和臭氧发生器的出气量构设为使得砂芯分布器的上侧面的压强与砂芯分布器竖直方向厚度的水所产生的水压强之和小于砂芯分布器的下侧面的压强，以便使得臭氧在整个砂芯分布器上均匀的通过，这样，可以提高臭氧从下往上流动的均匀性，实现较好的与水进行结合，提高光催化效果;本发明砂芯分布器可以有效保证臭氧与水结合，并实现均匀的与水中的铁酸锌进行结合催化，提高水处理的效果，通过砂芯分布器，采用微气泡与臭氧氧化技术相结合能够强化臭氧传质，提高臭氧利用率，并促进污染物与臭氧的接触，显著改善臭氧氧化降解污染物的效果。
权利要求书

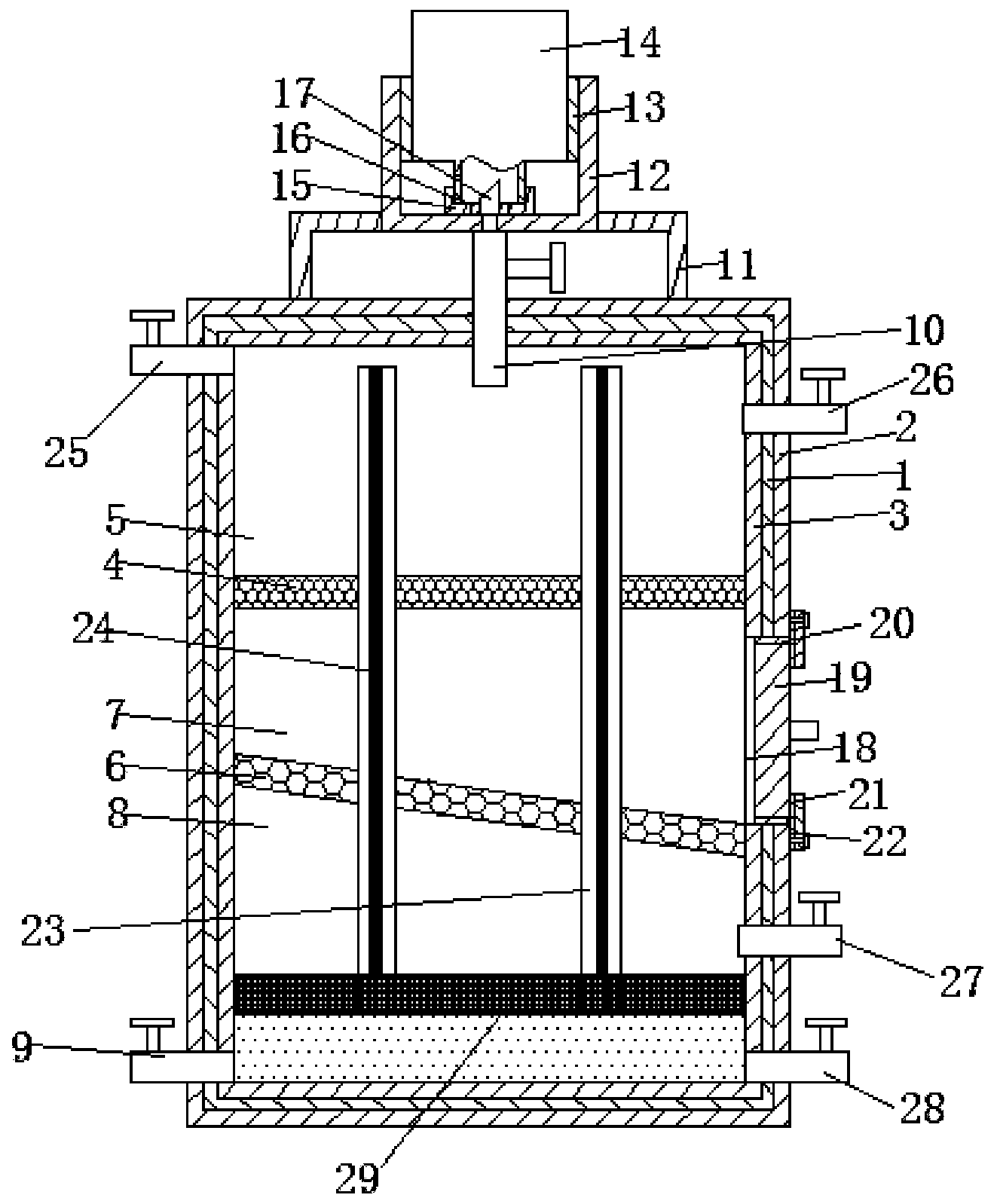

1.一种光协同铁酸锌活化臭氧处理高浓度有机废水的装置，包括处理罐体(1)、砂芯分布器(29)、辅助料投放组件、紫外线光照组件和臭氧发生器，其中，所述处理罐体(1)的顶部设置有所述辅助料投放组件，所述辅助料投放组件上可插入的设置有药瓶(14);所述处理罐体(1)内部设置有所述紫外线光照组件，所述处理罐体(1)的底部设置有与所述臭氧发生器连通的进气管(28);其特征在于，
所述处理罐体(1)内位于所述进气管(28)的上方设置有所述砂芯分布器(29)，所述砂芯分布器(29)内部设置有允许水和臭氧通过的纳米孔;
且所述纳米孔和臭氧发生器的出气量构设为使得所述砂芯分布器(29)的上侧面的压强与砂芯分布器竖直方向厚度的水所产生的水压强之和小于所述砂芯分布器(29)的下侧面的压强，以便使得臭氧在整个砂芯分布器(29)上均匀的通过。
2.根据权利要求1所述的一种光协同铁酸锌活化臭氧处理高浓度有机废水的装置，其特征在于：所述处理罐体(1)内位于靠近所述砂芯分布器(29)的上侧面部位设置有进水管(27)，所述进水管(27)的上方从下往上依次设置有初级过滤板(6)和次级过滤板(4)，所述处理罐体上位于所述次级过滤板的上方设置有出水管(26)，所述出水管上方设置有气体收集管(25)。
3.根据权利要求1所述的一种光协同铁酸锌活化臭氧处理高浓度有机废水的装置，其特征在于：所述砂芯分布器(29)为圆盘结构，且所述砂芯分布器(29)的周部与所述处理罐体的内表面密封连接设置。
4.根据权利要求1所述的一种光协同铁酸锌活化臭氧处理高浓度有机废水的装置，其特征在于：所述紫外线光照组件包括耐热玻璃管(23)和紫外线照射灯(24)，所述砂芯分布器上设置有向上延伸的耐热玻璃管(23)，所述耐热玻璃管内部设置有紫外线照射灯(24)。
5.根据权利要求1所述的一种光协同铁酸锌活化臭氧处理高浓度有机废水的装置，其特征在于：所述辅助料投放组件包括连接管(10)、支杆(11)、盛放器(12)、卡盖(15)、橡胶垫(16)和针头(17)，其中，所述处理罐体(1)的上端固定连接有伸入内部的连接管(10)，所述处理罐体(1)的上端均匀的固定连接有支杆(11)，所述支杆(11)的上端固定连接有盛放器(12)，所述盛放器(12)的内部放置所述药瓶(14)，所述药瓶(14)的下端通过螺纹连接有卡盖(15)，所述卡盖(15)固定连接有橡胶垫(16)，所述盛放器(12)的内部下端固定连接有针头(17)，所述处理罐体(1)的右侧设有出口(18)，所述出口(18)的内部卡接有堵盖(19)。
6.根据权利要求1所述的一种光协同铁酸锌活化臭氧处理高浓度有机废水的装置，其特征在于：所述处理罐体(1)的外侧设有防锈层(2)，所述处理罐体(1)的内侧设有防腐蚀层(3)。
7.根据权利要求1所述的一种光协同铁酸锌活化臭氧处理高浓度有机废水的装置，其特征在于：所述处理罐的底部还设置有通气管(9)。
8.根据权利要求5所述的一种光协同铁酸锌活化臭氧处理高浓度有机废水的装置，其特征在于：所述盛放器(12)的内部固定连接有摩擦圈(13)。
9.根据权利要求8所述的一种光协同铁酸锌活化臭氧处理高浓度有机废水的装置，其特征在于：所述针头(17)穿过橡胶垫(16)连接到药瓶(14)的内部，所述针头(17)的内部与连接管(10)的内部接通。
10.根据权利要求8所述的一种光协同铁酸锌活化臭氧处理高浓度有机废水的装置，其特征在于：所述堵盖(19)的外侧表面固定连接有防水层(20)，所述处理罐体(1)的右侧均匀的转动连接有挡块(21)，所述挡块(21)的一侧固定连接有摩擦层(22)。
说明书
一种光协同铁酸锌活化臭氧处理高浓度有机废水的装置
技术领域
本发明涉及废水处理装置领域，更具体地说，涉及一种光协同铁酸锌活化臭氧处理高浓度有机废水的装置。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水。
臭氧氧化是一种高效水处理技术，几乎无二次污染。然而，传统臭氧处理技术存在气液传质速率慢、臭氧利用效率偏低和污染物去除率低等缺点，因此提高臭氧利用效率和氧化能力是臭氧处理技术应用的关键问题，而光协同铁酸锌活化臭氧处理废水具有较好的效果，但是，目前现有的光协同铁酸锌活化臭氧处理高浓度有机废水的除污器内部一般设置多孔板，通过多孔板使得臭氧分散开，但是，这种方式无法很好的使得臭氧与水充分结合，而且由于臭氧在水中不仅不稳定，而且很快经过转化后会从水下流出水面，难以达到较佳的混合效果，进而影响催化反应性能，此外，目前的结构多数没有安装投药装置，比如有时需要多种催化物进行共同催化，比如加入双氧水等可以有效提高处理效果，而这些药物多数是打开瓶盖直接投入，这使得药物容易与空气接触，有些药物在与空气接触时容易产生有害气体，流到空气中不但污染环境，而且对人体有害，同时现有的除污器过滤出来的残渣不能很好地清理，给废水处理带来不便。
发明内容
针对现有技术中存在的问题，本发明的目的在于提供一种光协同铁酸锌活化臭氧处理高浓度有机废水的装置，通过盛放器的安装，方便把药瓶放置在处理罐体的上端，方便投放药物，同时避免打开卡盖带来的弊端，通过堵盖方便把过滤室的右侧堵住与打开，方便处理过滤网过滤后的废渣，同时，提高臭氧与水的结合能力，提高处理效果。
为解决上述问题，本发明采用如下的技术方案。
一种光协同铁酸锌活化臭氧处理高浓度有机废水的装置，包括处理罐体、砂芯分布器、辅助料投放组件、紫外线光照组件和臭氧发生器，其中，所述处理罐体的顶部设置有所述辅助料投放组件，所述辅助料投放组件上可插入的设置有药瓶;所述处理罐体内部设置有所述紫外线光照组件，所述处理罐体的底部设置有与所述臭氧发生器连通的进气管;其特征在于，
所述处理罐体内位于所述进气管的上方设置有所述砂芯分布器，所述砂芯分布器内部设置有允许水和臭氧通过的纳米孔;
且所述纳米孔和臭氧发生器的出气量构设为使得所述砂芯分布器的上侧面的压强与砂芯分布器竖直方向厚度的水所产生的水压强之和小于所述砂芯分布器的下侧面的压强，以便使得臭氧在整个砂芯分布器上均匀的通过。
进一步，作为优选，所述处理罐体内位于靠近所述砂芯分布器的上侧面部位设置有进水管，所述进水管的上方从下往上依次设置有初级过滤板和次级过滤板，所述处理罐体上位于所述次级过滤板的上方设置有出水管，所述出水管上方设置有气体收集管。
进一步，作为优选，所述砂芯分布器为圆盘结构，且所述砂芯分布器的周部与所述处理罐体的内表面密封连接设置。
进一步，作为优选，所述紫外线光照组件包括耐热玻璃管和紫外线照射灯，所述砂芯分布器上设置有向上延伸的耐热玻璃管，所述耐热玻璃管内部设置有紫外线照射灯。
进一步，作为优选，所述辅助料投放组件包括连接管、支杆、盛放器、卡盖、橡胶垫和针头，其中，所述处理罐体的上端固定连接有伸入内部的连接管，所述处理罐体的上端均匀的固定连接有支杆，所述支杆的上端固定连接有盛放器，所述盛放器的内部放置所述药瓶，所述药瓶的下端通过螺纹连接有卡盖，所述卡盖固定连接有橡胶垫，所述盛放器的内部下端固定连接有针头，所述处理罐体的右侧设有出口，所述出口的内部卡接有堵盖。
进一步，作为优选，所述处理罐体的外侧固定连接有防锈层，所述处理罐体的内侧固定连接有防腐蚀层，所述次级过滤板的上端设为上氧化室，所述初级过滤板与次级过滤板之间构设为下氧化室，所述初级过滤板的下方构设为沉淀室。
进一步，作为优选，所述处理罐的底部还设置有通气管。
进一步，作为优选，所述盛放器的内部固定连接有摩擦圈，所述药瓶的表面与摩擦圈的内侧表面紧贴，所述盛放器的下端与连接管的上端固定连接。
进一步，作为优选，所述针头穿过橡胶垫连接到药瓶的内部，所述针头的内部与连接管的内部接通。
进一步，作为优选，所述堵盖的外侧表面固定连接有防水层，所述处理罐体的右侧均匀的转动连接有挡块，所述挡块的一侧固定连接有摩擦层。
相比于现有技术，本发明的优点在于：
(1)本发明通过将纳米孔和臭氧发生器的出气量构设为使得砂芯分布器的上侧面的压强与砂芯分布器竖直方向厚度的水所产生的水压强之和小于所述砂芯分布器的下侧面的压强，以便使得臭氧在整个砂芯分布器上均匀的通过，这样，可以提高臭氧从下往上流动的均匀性，实现较好的与水进行结合，提高光催化效果;
(2)本发明砂芯分布器可以有效保证臭氧与水结合，并实现均匀的与水中的铁酸锌进行结合催化，提高水处理的效果，通过砂芯分布器，采用微气泡与臭氧氧化技术相结合能够强化臭氧传质，提高臭氧利用率，并促进污染物与臭氧的接触，显著改善臭氧氧化降解污染物的效果;
(3)本方案通过盛放器的安装，方便把药瓶放置在处理罐体的上端，方便投放药物，同时避免打开卡盖带来的弊端，通过堵盖方便把过滤室的右侧堵住与打开，方便处理过滤网过滤后的废渣。
(4)盛放器的内部固定连接有摩擦圈，药瓶的表面与摩擦圈的内侧表面紧贴，盛放器的下端与连接管的上端固定连接，通过摩擦圈的连接，使得药瓶与盛放器连接处增大摩擦，避免药瓶滑落出盛放器。
(5)针头穿过橡胶垫连接到药瓶的内部，针头的内部与连接管的内部接通，通过针头的安装，方便把药瓶内部的药物引到处理罐体的内部。
(6)堵盖的外侧表面固定连接有防水层，处理罐体的右侧均匀的转动连接有挡块，挡块的一侧固定连接有摩擦层，通过堵盖与防水层的连接，使得出口处不会出现漏水的现象，通过挡块方便把堵盖固定在出口的内部。
