申请日2018.04.27
公开(公告)日2019.03.08
IPC分类号B01D21/02
摘要

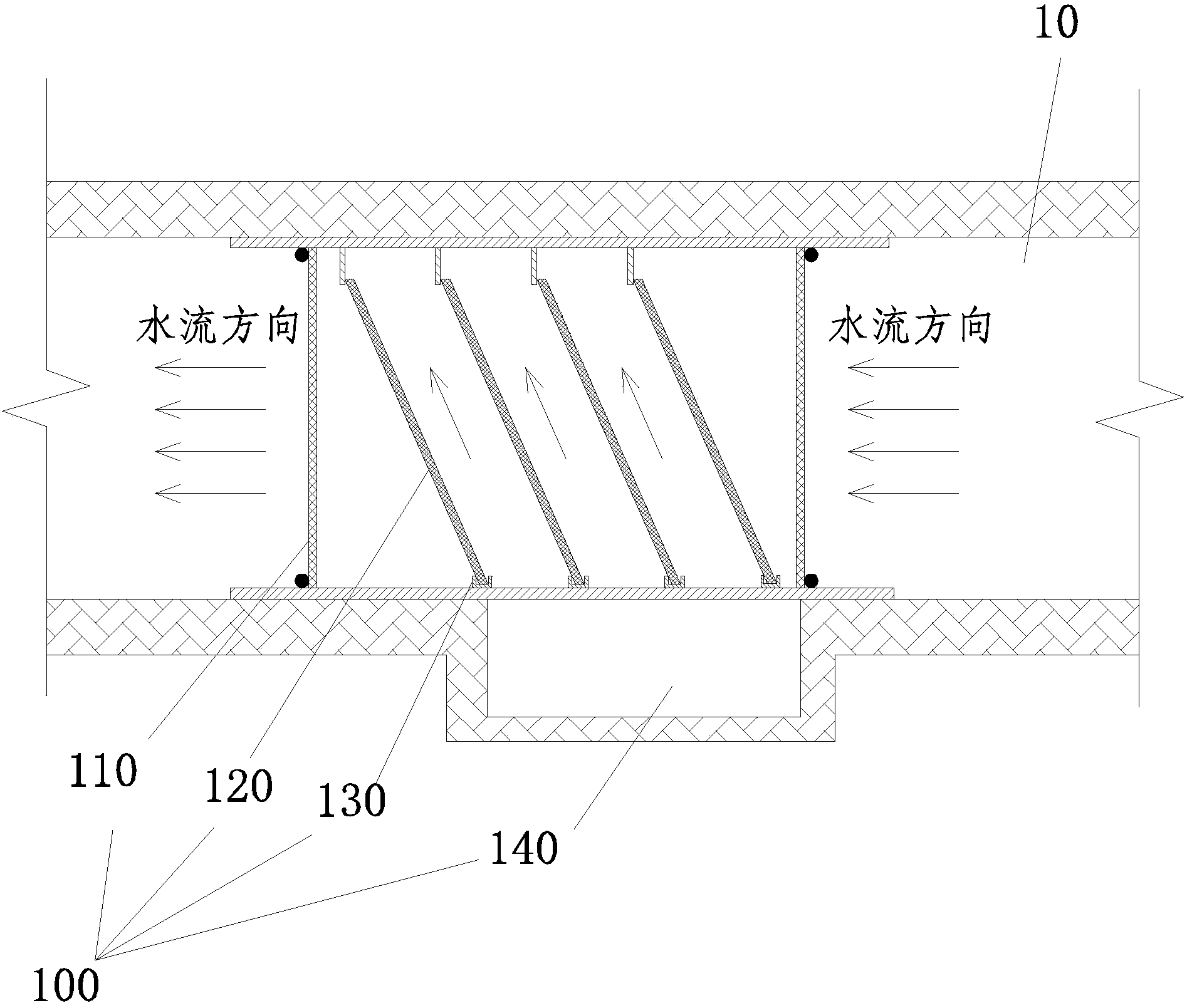

本实用新型涉及一种污泥拦截装置，属于污水净化装置领域。本实用新型提供了一种污泥拦截装置，设置于污水通道内，包括拦污架、若干拦污板、定位件和沉泥槽。其中，拦污架的横断面尺寸与所述污水通道的横断面相匹配，所述拦污板相互平行且间隔、倾斜设置，所述拦污板通过定位件固定于所述拦污架上，所述拦污板的倾斜面迎着水流方向，所述沉泥槽设置于所述拦污板的正下方。当污水流入污水通道后，受到拦污板拦截，污水被迫沿拦污板向上流动，水中悬浮物就会落在拦污板上，再滑落到拦污板下方的沉泥槽中，从而实现对污水的物理净化，所述污泥拦截装置，结构简单、成本低廉，且污水净化效果明显，适合在施工现场推广应用。
权利要求书
1.一种污泥拦截装置，设置于污水通道内，其特征在于，包括：
拦污架，横断面尺寸与所述污水通道的横断面相匹配，是由水平设置的横杆和纵杆、以及竖向设置的立杆组成的长方体框架结构，所述横杆与水流方向垂直，所述纵杆与水流方向平行;
若干拦污板，所述拦污板相互平行且间隔、倾斜设置，通过定位件固定于所述拦污架上，所述拦污板的倾斜面迎着水流方向;以及，
沉泥槽，设置于所述拦污板的正下方。
2.如权利要求1所述的污泥拦截装置，其特征在于，所述定位件包括若干个挡杆和托槽，所述挡杆固定设置于所述拦污架顶部的纵杆上，所述托槽固定设置于所述拦污架底部的纵杆上;所述拦污板底部固定在所述托槽中，顶部支撑于所述挡杆上。
3.如权利要求2所述的污泥拦截装置，其特征在于，所述托槽为槽钢。
4.如权利要求2所述的污泥拦截装置，其特征在于，所述托槽为钢筋制成的U型构件。
5.如权利要求1所述的污泥拦截装置，其特征在于，所述拦污板为波纹板，所述波纹板的表面设置有竖向的凹槽。
6.如权利要求1所述的污泥拦截装置，其特征在于，所述拦污板与水平面的夹角为60°。
说明书
一种污泥拦截装置
技术领域
本实用新型涉及一种污泥拦截装置，属于污水净化装置领域。
背景技术
在施工现场，污水是主要的污染物之一。在一般情况下，会在施工场地周围设置一圈污水通道，收集施工期间产生的污水。这些污水的组成成分一般包括施工废水、雨水等，基础施工阶段还包括泥浆水，生活区和办公区的废水有时也从污水通道走。由于施工场地受到施工条件的限制，往往对厨房废水设置隔油池，对其它污水通过沉淀池自然沉淀来净化水质。这种情况在排水量较小时，基本能够满足要求，但是一旦遇上大雨或是暴雨，污水通道里排水量大增时，就会造成污水来不及净化，使水质达不到排放指标要求。
实用新型内容
针对施工现场对大雨或暴雨时产生的污水难以有效净化的问题，本实用新型提供了一种污泥拦截装置，设置在污水通道中，使污水被迫沿拦污板向上流动，水中悬浮物就会落在拦污板上，再滑落到拦污板下方的沉泥槽中，从而实现对污水的物理净化，该污泥拦截装置结构简单、成本低廉、便于在工地推广。
为解决以上技术问题，本实用新型包括如下技术方案：
一种污泥拦截装置，设置于污水通道内，包括：
拦污架，横断面尺寸与所述污水通道的横断面相匹配，是由水平设置的横杆和纵杆、以及竖向设置的立杆组成的长方体框架结构，所述横杆与水流方向垂直，所述纵杆与水流方向平行;
若干拦污板，所述拦污板相互平行且间隔、倾斜设置，通过定位件固定于所述拦污架上，所述拦污板的倾斜面迎着水流方向;以及，
沉泥槽，设置于所述拦污板的正下方。
进一步，所述定位件包括若干个挡杆和托槽，所述挡杆固定设置于所述拦污架顶部的纵杆上，所述托槽固定设置于所述拦污架底部的纵杆上;所述拦污板底部固定在所述托槽中，顶部支撑于所述挡杆上。
优选为，所述托槽为槽钢。
优选为，所述托槽为钢筋制成的U型构件。
进一步，所述拦污板为波纹板，所述波纹板的表面设置有竖向的凹槽。
进一步，所述拦污板与水平面的夹角为60°。
本实用新型由于采用以上技术方案，使之与现有技术相比，具有以下的优点和积极效果：污泥拦截装置设置于污水通道内，污水流入污水通道后，经过污泥拦截装置时，受到拦污板拦截，污水被迫沿拦污板向上流动，水中悬浮物就会落在拦污板上，再滑落到拦污板下方的沉泥槽中，从而实现对污水的物理净化，所述污泥拦截装置，结构简单、成本低廉，且污水净化效果明显，适合在施工现场推广应用。而且，所述定位件包括若干个固定在上方纵杆上的挡杆和固定在下方挡杆上的托槽，所述拦污板底部固定在所述托槽中，顶部支撑于所述挡杆上，固定效果好。
