新型污泥生物质燃料制备方法

发布时间:2019-5-30 8:48:53  中国污水处理工程网

  申请日2018.04.27

  公开(公告)日2019.03.15

  IPC分类号B01F7/04; B01F15/02; C10L5/46; C02F11/00; C02F11/02

  摘要

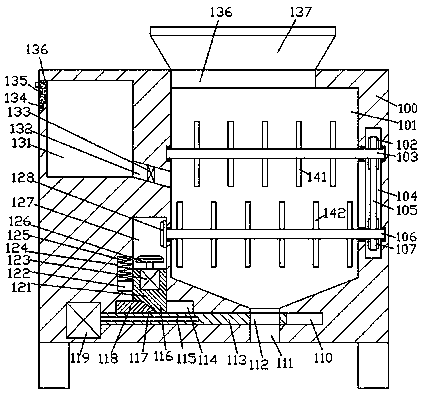

  本发明公开了一种新型污泥生物质燃料的制备方法,其使用一种污泥生物质燃料的制备设备,所述污泥生物质燃料的制备包括制备主架,所述制备主架内壁体中设有混料腔,所述混料腔中设有混料机构,所述混料腔内底壁内设有排放腔,所述排放腔贯穿所述制备主架底部端面,所述混料腔左侧的所述制备主架内上下延伸设有传递腔,所述传递腔中滑动配合安装有滑动架,所述滑动架顶部端面内固设有第一电机,所述第一电机顶端的输出轴上固设有第一锥齿轮,所述滑动架底端右侧设有斜面部,所述传递腔左侧内壁内设有导滑腔,所述导滑腔中滑动配合安装有导滑块,所述导滑块右侧端面与所述滑动架左侧端面固定连接。

  权利要求书

  1.一种污泥生物质燃料的制备方法,其使用一种污泥生物质燃料的制备设备,所述污泥生物质燃料的制备包括制备主架,所述制备主架内壁体中设有混料腔,所述混料腔中设有混料机构,所述混料腔内底壁内设有排放腔,所述排放腔贯穿所述制备主架底部端面,所述混料腔左侧的所述制备主架内上下延伸设有传递腔,所述传递腔中滑动配合安装有滑动架,所述滑动架顶部端面内固设有第一电机,所述第一电机顶端的输出轴上固设有第一锥齿轮,所述滑动架底端右侧设有斜面部,所述传递腔左侧内壁内设有导滑腔,所述导滑腔中滑动配合安装有导滑块,所述导滑块右侧端面与所述滑动架左侧端面固定连接,所述导滑块顶端面与所述导滑腔内顶壁之间定压配合安装有顶压弹簧,所述传递腔底壁连通设有左右延伸设置的顶推槽,所述斜面部伸入所述顶推槽中,所述顶推槽中滑动配合安装有顶推板,所述顶推板右侧末端固设有与所述斜面部顶推配合的斜面头,所述顶推槽底壁连通设有左右延伸且贯穿所述排放腔的锁定槽,所述锁定槽中滑动配合安装有锁定板,所述锁定板顶部端面与所述顶推板底部端面固定连接,所述锁定板中上下贯穿设有与所述排放腔相对设置的排放孔,所述锁定板左侧端面内螺纹配合安装有螺纹轴,所述螺纹轴左侧延伸末端与第二电机的输出轴固定连接,所述第二电机固设于所述锁定槽左侧内壁内,所述第一电机的外部还设置有承护装置;所述混料机构包括左右延伸转动配合安装在所述混料腔中的第一主轴,所述第一主轴左侧延伸末端伸入所述传递腔中且末端固设有用以与所述第一锥齿轮相互啮合的第二锥齿轮,所述第一主轴右侧延伸段伸入所述混料腔右侧的上下延伸设置在所述制备主架内的转动腔中,伸入所述转动腔中的所述第一主轴外表面周向固设有第一皮带轮,所述第一主轴上侧转动配合安装有第二主轴,所述转动腔中的所述第二主轴外表面周向固设有第二皮带轮,所述第二皮带轮与所述第一皮带轮之间传动配合安装有张紧皮带,所述混料腔中的所述第一主轴外表面周向固设有若干组第一混料页片,所述混料腔中的所述第二主轴外表面周向固设有若干组第二混料页片;当需要混料工作时,启动第二电机带动锁定板滑至锁定槽最右侧,此时,锁定板完全将排放腔封闭,同时,斜面头对斜面部向上顶推,使第一锥齿轮与第二锥齿轮啮合,此时,通过进料漏斗将污泥与生石灰添加进混料腔中,然后,启动第一电机使第一混料页片与第二混料页片对污泥与生石灰高效混合,同时,通过控制电控阀定量将污泥发酵剂输送进混料腔中,搅拌完毕后,反向启动第二电机使排放孔与排放腔相对,此时,第一锥齿轮与第二锥齿轮脱离,从而进行安全排放,然后进入下一道加工工序。

  2.根据权利要求1所述的一种污泥生物质燃料的制备方法,其特征在于:所述传递腔上侧的所述制备主架内设有储放腔,所述储放腔右侧壁与所述混料腔之间连通设有排剂腔,所述排剂腔中固设有电控阀,所述储放腔左侧壁顶端设有开口腔,所述开口腔中通过铰接轴铰接配合安装有开关板。

  3.根据权利要求1所述的一种污泥生物质燃料的制备方法,其特征在于:所述制备主架顶部端面内设有与所述混料腔连通的进料腔,所述进料腔顶壁安装有进料漏斗。

  4.根据权利要求1所述的一种污泥生物质燃料的制备方法,其特征在于:所述承护装置包括减震板和降热片,所述减震板设置在所述第一电机的左端和右端且与所述第一电机固定连接,所述降热片设置在所述第一电机的前端和后端且与所述第一电机固定连接。

  说明书

  一种新型污泥生物质燃料的制备方法

  技术领域

  本发明涉及制备技术领域,具体为一种新型污泥生物质燃料的制备方法。

  背景技术

  目前,随着城市建设的高速发展以及工业的推进,污泥产量越来越多,对于污泥的处理,通常制备成燃料使用,制备时通常需要对污泥进行混合搅拌,目前的混合搅拌效率低,在混合搅拌时难以控制污泥处理剂投放量,而且使用时存在安全隐患。

  发明内容

  本发明的目的在于提供一种新型污泥生物质燃料的制备方法,用于克服现有技术中的上述缺陷。

  根据本发明的一种新型污泥生物质燃料的制备方法,其使用一种污泥生物质燃料的制备设备,所述污泥生物质燃料的制备包括制备主架,所述制备主架内壁体中设有混料腔,所述混料腔中设有混料机构,所述混料腔内底壁内设有排放腔,所述排放腔贯穿所述制备主架底部端面,所述混料腔左侧的所述制备主架内上下延伸设有传递腔,所述传递腔中滑动配合安装有滑动架,所述滑动架顶部端面内固设有第一电机,所述第一电机顶端的输出轴上固设有第一锥齿轮,所述滑动架底端右侧设有斜面部,所述传递腔左侧内壁内设有导滑腔,所述导滑腔中滑动配合安装有导滑块,所述导滑块右侧端面与所述滑动架左侧端面固定连接,所述导滑块顶端面与所述导滑腔内顶壁之间定压配合安装有顶压弹簧,所述传递腔底壁连通设有左右延伸设置的顶推槽,所述斜面部伸入所述顶推槽中,所述顶推槽中滑动配合安装有顶推板,所述顶推板右侧末端固设有与所述斜面部顶推配合的斜面头,所述顶推槽底壁连通设有左右延伸且贯穿所述排放腔的锁定槽,所述锁定槽中滑动配合安装有锁定板,所述锁定板顶部端面与所述顶推板底部端面固定连接,所述锁定板中上下贯穿设有与所述排放腔相对设置的排放孔,所述锁定板左侧端面内螺纹配合安装有螺纹轴,所述螺纹轴左侧延伸末端与第二电机的输出轴固定连接,所述第二电机固设于所述锁定槽左侧内壁内,所述第一电机的外部还设置有承护装置。

  进一步的技术方案,所述混料机构包括左右延伸转动配合安装在所述混料腔中的第一主轴,所述第一主轴左侧延伸末端伸入所述传递腔中且末端固设有用以与所述第一锥齿轮相互啮合的第二锥齿轮,所述第一主轴右侧延伸段伸入所述混料腔右侧的上下延伸设置在所述制备主架内的转动腔中,伸入所述转动腔中的所述第一主轴外表面周向固设有第一皮带轮,所述第一主轴上侧转动配合安装有第二主轴,所述转动腔中的所述第二主轴外表面周向固设有第二皮带轮,所述第二皮带轮与所述第一皮带轮之间传动配合安装有张紧皮带,所述混料腔中的所述第一主轴外表面周向固设有若干组第一混料页片,所述混料腔中的所述第二主轴外表面周向固设有若干组第二混料页片。

  进一步的技术方案,所述传递腔上侧的所述制备主架内设有储放腔,所述储放腔右侧壁与所述混料腔之间连通设有排剂腔,所述排剂腔中固设有电控阀,所述储放腔左侧壁顶端设有开口腔,所述开口腔中通过铰接轴铰接配合安装有开关板。

  进一步的技术方案,所述制备主架顶部端面内设有与所述混料腔连通的进料腔,所述进料腔顶壁安装有进料漏斗。

  进一步的技术方案,所述承护装置包括减震板和降热片,所述减震板设置在所述第一电机的左端和右端且与所述第一电机固定连接,所述降热片设置在所述第一电机的前端和后端且与所述第一电机固定连接。

  所述方法包括如下步骤:

  当需要混料工作时,启动第二电机带动锁定板滑至锁定槽最右侧,此时,锁定板完全将排放腔封闭,同时,斜面头对斜面部向上顶推,使第一锥齿轮与第二锥齿轮啮合,此时,通过进料漏斗将污泥与生石灰添加进混料腔中,然后,启动第一电机使第一混料页片与第二混料页片对污泥与生石灰高效混合,同时,通过控制电控阀定量将污泥发酵剂输送进混料腔中,搅拌完毕后,反向启动第二电机使排放孔与排放腔相对,此时,第一锥齿轮与第二锥齿轮脱离,从而进行安全排放,然后进入下一道加工工序。

  本发明的有益效果是:通过启动第二电机带动锁定板滑至锁定槽最右侧,此时,锁定板完全将排放腔封闭,同时,斜面头对斜面部向上顶推,使第一锥齿轮与第二锥齿轮啮合,此时,通过进料漏斗将污泥与生石灰添加进混料腔中,然后,启动第一电机使第一混料页片与第二混料页片对污泥与生石灰高效混合,同时,通过控制电控阀定量将污泥发酵剂输送进混料腔中,搅拌完毕后,反向启动第二电机使排放孔与排放腔相对,此时,第一锥齿轮与第二锥齿轮脱离,从而进行定量投放污泥发酵剂,有效改善了加工质量,在混合搅拌完毕以后排放时,第一锥齿轮与第二锥齿轮的脱离增加了排放稳定与安全性,而且,本发明结构简单,使用方便,有利于推广。
