申请日2013.06.08
公开(公告)日2013.11.20
IPC分类号C02F9/14
摘要
本实用新型公开了一种餐饮废水的一体化处理系统，包括pH调节池，以及MBBR反应器、BAF反应池、MBR反应器及清水池，pH调节池、MBBR反应器、BAF反应池、MBR反应器及清水池之间通过管道依次连接，还包括通过管道与MBBR反应器连接的污泥池，该污泥池与MBBR反应器之间的连接管道上设置有回流泵。本实用新型通过将MBBR反应器、BAF反应池和MBR反应器集成一体化，具有生化效率高、抗负荷冲击能力强、出水水质稳定、占地面积小、排泥周期长、易实现自动控制等优点。
权利要求书
1.一种餐饮废水的一体化处理系统，包括pH调节池，其特征在于，所述系统还包括MBBR反应器、BAF反应池、MBR反应器及清水池，pH调节池、MBBR反应器、BAF反应池、MBR反应器及清水池之间通过管道依次连接。
2.根据权利要求1所述的餐饮废水的一体化处理系统，其特征在于，还包括通过管道与MBBR反应器连接的污泥池，该污泥池与MBBR反应器之间的连接管道上设置有回流泵。
3.根据权利要求2所述的餐饮废水的一体化处理系统，其特征在于，所述MBR反应器上还设置有出水管道(1)。
4.根据权利要求3所述的餐饮废水的一体化处理系统，其特征在于，所述pH调节池与MBBR反应器之间的连接管道上还设置有提升泵。
说明书
一种餐饮废水的一体化处理系统
技术领域
本实用新型涉及一种餐饮废水的一体化处理系统。
背景技术
餐饮行业每天都会产生大量的废水 ，这些废水如不处理直接排入到自然界中，会对自然界造成一定程序的污染。而经过处理之后的废水还能够再次循环利用，很好的起到节省水资源的作用。
目前对餐饮废水的处理方法一般有两种：一是混凝法处理餐饮废水。这种方法在处理中会产生化学污泥的二次污染，且油污较多时，直接采用混凝法处理时效果并不理想。二是生物技术处理餐饮废水。这是餐饮废水处理中一种较好的方法，但仍然存在一些不足，比如a.沉淀池的污泥量较大;b.水力停留时间较长;c.占地面积较大等。
实用新型内容
本实用新型要解决的技术问题是提供一种餐饮废水的一体化处理系统，操作方便，生化效率高，出水水质稳定，整个系统占地面积较小。
为了解决上述技术问题，本实用新型采取以下技术方案：

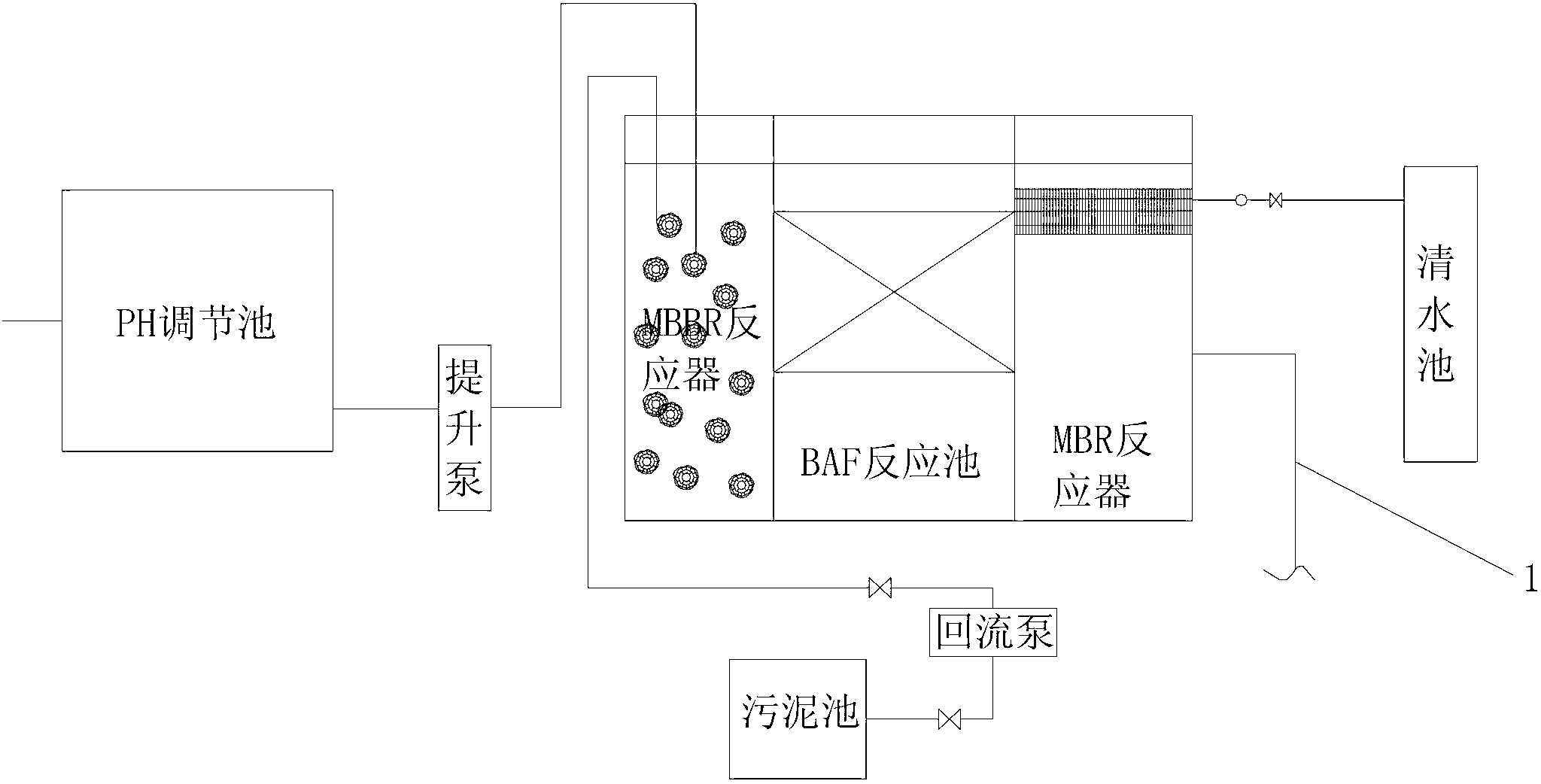

一种餐饮废水的一体化处理系统，包括pH调节池，所述系统还包括MBBR反应器、BAF反应池、MBR反应器及清水池，pH调节池、MBBR反应器、BAF反应池、MBR反应器及清水池之间通过管道依次连接。
作为对上述方案的改进，还包括通过管道与MBBR反应器连接的污泥池，该污泥池与MBBR反应器之间的连接管道上设置有回流泵。
作为对上述方案的进一步改进，所述MBR反应器上还设置有出水管道1。
所述pH调节池与MBBR反应器之间的连接管道上还设置有提升泵。
本实用新型结合了MBBR污水处理、BAF污水处理和MBR污水处理三种系统的优点，替代了传统意义上的生物滤池，利用MBR系统的特性，从而使出水水质更加稳定，生化效率高，抗负荷冲击能力强，占地面积小，排 泥周期也有所延长，并且实现了自动化控制，操作简单。
