申请日2018.04.27
公开(公告)日2019.03.22
IPC分类号C02F1/28
摘要
本实用新型属于环保领域，涉及一种实验室综合废水处理的活性炭装置，包括固定架，固定架上固定有进水槽和出水槽，出水槽位于进水槽下方，所述进水槽顶部设有废水入口，进水槽底部中空并设有过滤板，进水槽底部设有第一出水漏斗，第一出水漏斗上活动连接有出水组件，出水组件下方设置出水槽，出水槽中设有活性炭吸附层;所述出水组件包括储水桶，储水桶底部沿储水桶的圆周方向上均匀的设有四根出水管，出水管一侧设有若干个第一出水孔，出水管的另一侧设有若干个第二出水孔;所述第一出水孔与第二出水孔交错设置;本实用新型中活性炭装置各部分吸附效果一致且活性炭更换不会造成活性炭的浪费。
权利要求书

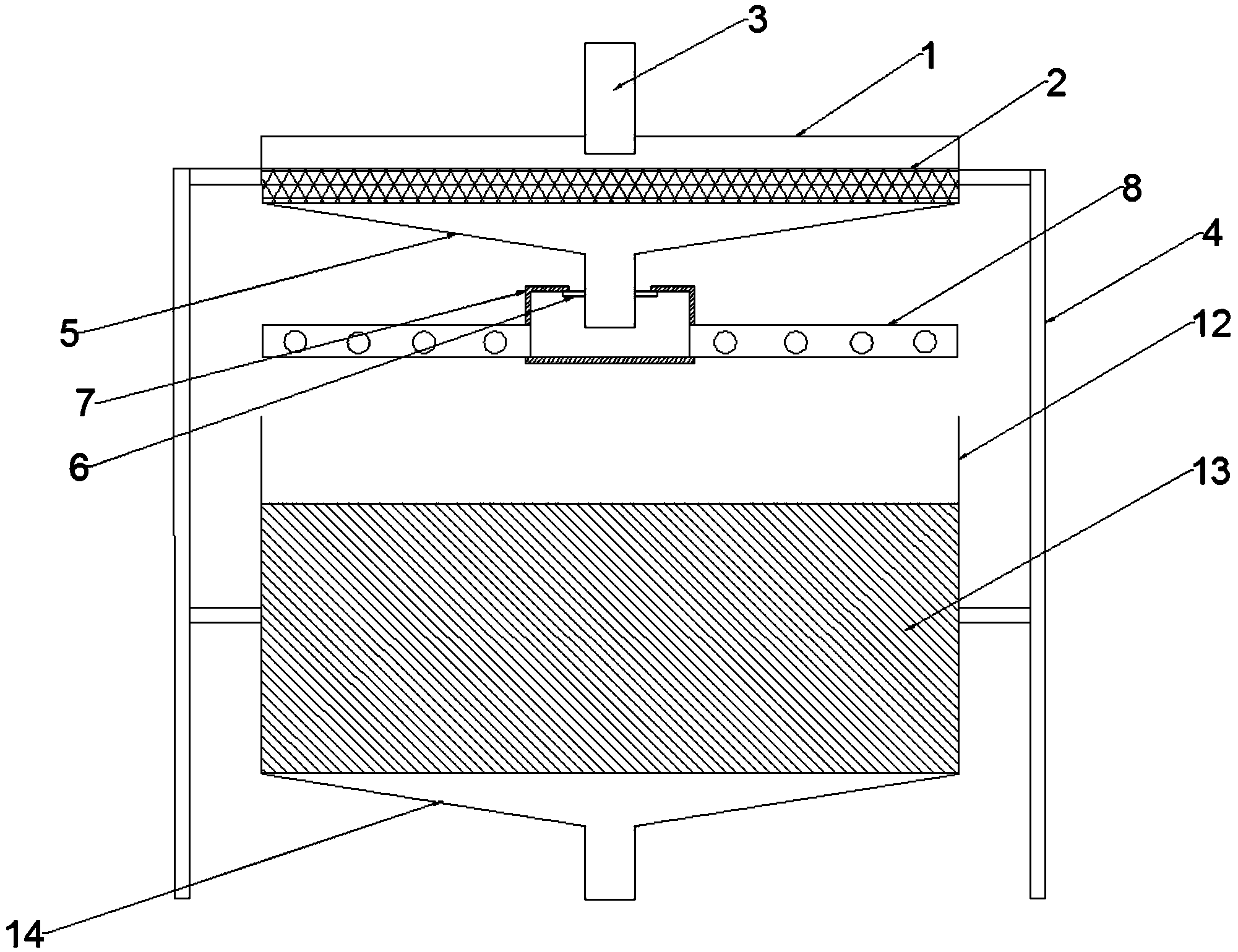

1.一种实验室综合废水处理的活性炭装置，包括固定架(4)，固定架(4)上固定有进水槽(1)和出水槽(12)，出水槽(12)位于进水槽(1)下方，所述进水槽(1)顶部设有废水入口(3)，其特征在于：
所述进水槽(1)底部中空并设有过滤板(2)，进水槽(1)底部设有第一出水漏斗(5)，第一出水漏斗(5)上活动连接有出水组件，出水组件下方设置出水槽(12)，出水槽(12)中设有活性炭吸附层(13);所述出水组件包括储水桶(7)，储水桶(7)底部沿储水桶(7)的圆周方向上均匀的设有四根出水管(8)，出水管(8)一侧设有若干个第一出水孔(9)，出水管(8)的另一侧设有若干个第二出水孔(10);所述第一出水孔(9)与第二出水孔(10)交错设置。
2.根据权利要求1所述的一种实验室综合废水处理的活性炭装置，其特征在于：所述出水槽(12)底部设有第二出水漏斗(14)，第二出水漏斗(14)伸入废水排放管道中。
3.根据权利要求2所述的一种实验室综合废水处理的活性炭装置，其特征在于：所述第一出水漏斗(5)和第二出水漏斗(14)漏斗边的最大直径分别与进水槽(1)和出水槽(12)的直径相等。
4.根据权利要求3所述的一种实验室综合废水处理的活性炭装置，其特征在于：所述第一出水漏斗(5)下端设有固定台(6)，所述储水桶(7)顶部开口并形成进水口(11)，储水桶(7)顶部开口处悬挂在固定台(6)上与固定台(6)活动连接。
5.根据权利要求1所述的一种实验室综合废水处理的活性炭装置，其特征在于：所述第二出水孔(10)的个数比第一出水孔(9)少1个。
说明书
一种实验室综合废水处理的活性炭装置
技术领域
本实用新型涉及一种装置，属于环保领域，更具体地说，本实用新型涉及一种实验室综合废水处理的活性炭装置。
背景技术
目前，随着我国科学技术日新月异的迅猛发展，科学技术的快速飞跃，国民生活水平质量安全的提高，对生活质量及生存环境质量要求和安全意识日益提升，环境污染、大气污染、水质下降、食品药品安全等等严峻问题日益增加，为提高产品质量，从研发、生产、销售及服务重质量保障，科学研究、检验检测分析化验的实验室日益增多。而随着各类需求的检验检测分析化验(主要集中在中、高等院校、科研院所、医疗机构、生物制药、疾控、环监、质检、商检、食品药品检验检测、血站、畜牧、医院、企业等行业)日益增多的实验室建设及业务开展工程中，随之而来大量实验室产物—实验室废物排放问题不容忽视。实验室污染物质实际上是一类典型严重的污染源，污染物常被人们忽视，实验室规模数量越多，污染的总量越大。
目前在我国大多数实验室产生的污染物一般未经无害化处理或经简单酸碱综合处理后直接就排放了，所以实验室废物未经无害化处理直接排放，就实质性不可避免造成环境污染。少数实验室废水处理过程中的活性炭吸附阶段的废水从一个点进入到活性炭吸附层中，这样容易导致活性炭吸附层中入水口附近的活性炭吸附的杂质较多而远离入水口中心的活性炭吸附杂质较少，从而造成吸附一段时间后，靠近入水口的活性炭的吸附效果比远离入水口的活性炭的吸附效果差，从而导致活性炭的吸附效果不一致，通过吸附层流出的水的质量不一致。同时，靠近入水口的活性炭吸附效果不佳需要更换活性炭时远离入水口的活性炭吸附效果较好，还不需要进行更换，但是活性炭吸附层是一个整体，需要整体更换;因此如果不进行更换，废水处理效果不佳;如果进行更换，吸附效果较好的活性炭也需要一并进行更换，造成活性炭的浪费。
因此，我们需要一种新的活性炭装置，这种装置既可以保证通过装置中各个部分对废水的效果一致，又可以方便对活性炭进行更换，不会造成活性炭的浪费。
实用新型内容
基于以上技术问题，本实用新型提供了一种实验室综合废水处理的活性炭装置，从而解决了以往活性炭装置各部分吸附效果不一致，活性炭更换易造成活性炭浪费的技术问题。
为解决以上技术问题，本实用新型采用的技术方案如下：
一种实验室综合废水处理的活性炭装置，包括固定架，固定架上固定有进水槽和出水槽，出水槽位于进水槽下方，所述进水槽顶部设有废水入口，
所述进水槽底部中空并设有过滤板，进水槽底部设有第一出水漏斗，第一出水漏斗上活动连接有出水组件，出水组件下方设置出水槽，出水槽中设有活性炭吸附层;所述出水组件包括储水桶，储水桶底部沿储水桶的圆周方向上均匀的设有四根出水管，出水管一侧设有若干个第一出水孔，出水管的另一侧设有若干个第二出水孔;所述第一出水孔与第二出水孔交错设置。
在以上技术方案基础上：所述出水槽底部设有第二出水漏斗，第二出水漏斗伸入废水排放管道中。
在以上技术方案基础上：所述第一出水漏斗和第二出水漏斗漏斗边的最大直径分别与进水槽和出水槽的直径相等。
在以上技术方案基础上：所述第一出水漏斗下端设有固定台，所述储水桶顶部开口并形成进水口，储水桶顶部开口处悬挂在固定台上与固定台活动连接。
在以上技术方案基础上：所述第二出水孔的个数比第一出水孔少1个。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：本实用新型中，过滤板可以将废水进行一个初步过滤，除去废水中的固体颗粒杂质;经过过滤板的废水进入储水槽中并通过出水管排出，出水管排水的过程中，水通过第一出水孔和第二出水孔的过程中给出水管一个推力，推动出水管沿圆周方向转动，从而使水能够均匀的进入到活性炭吸附层中，从而使活性炭吸附层每处的吸附效果相等;因此，此结构可以保证活性炭吸附层中每处的进水量相等，保证进水的均匀性，从而使活性炭吸附层在每个阶段的具有相同的吸附效果，保证吸附后每处流出的水的质量的一致性;同时，此结构还可以保证活性炭吸附层每处的吸附效果变化一致，从而方便对活性炭吸附层进行更换，避免活性炭的浪费。
