申请日2018.04.27
公开(公告)日2019.04.19
IPC分类号C02F9/04
摘要
本实用新型公开的一体化的处理小水量碳粉废水的处理装置，包括依次连接的碳粉废水收集槽、增压泵、混凝槽、絮凝槽、斜板沉淀池、清水槽、精密过滤器和水阀，所述碳粉废水收集槽设置了锥形底，所属碳粉废水收集槽后端地面上通过导管连接有所述增压泵，所述增压泵后上方通过导管连接有所述混凝槽，所述混凝槽后部连接有所述絮凝槽，所述絮凝槽后部连接有所述斜板沉淀池，所述斜板沉淀池后部连接有所述清水槽，所述清水槽正下方通过导管连接一个所述增压泵，所述增压泵后端通过精密过滤器和水阀联动，该处理装置设计新颖、效率高、使用方便，相较于其他的废水收集槽，锥形底有利于废水中渣子的沉淀，碳粉废水经过设备可以达到回用标准。
权利要求书

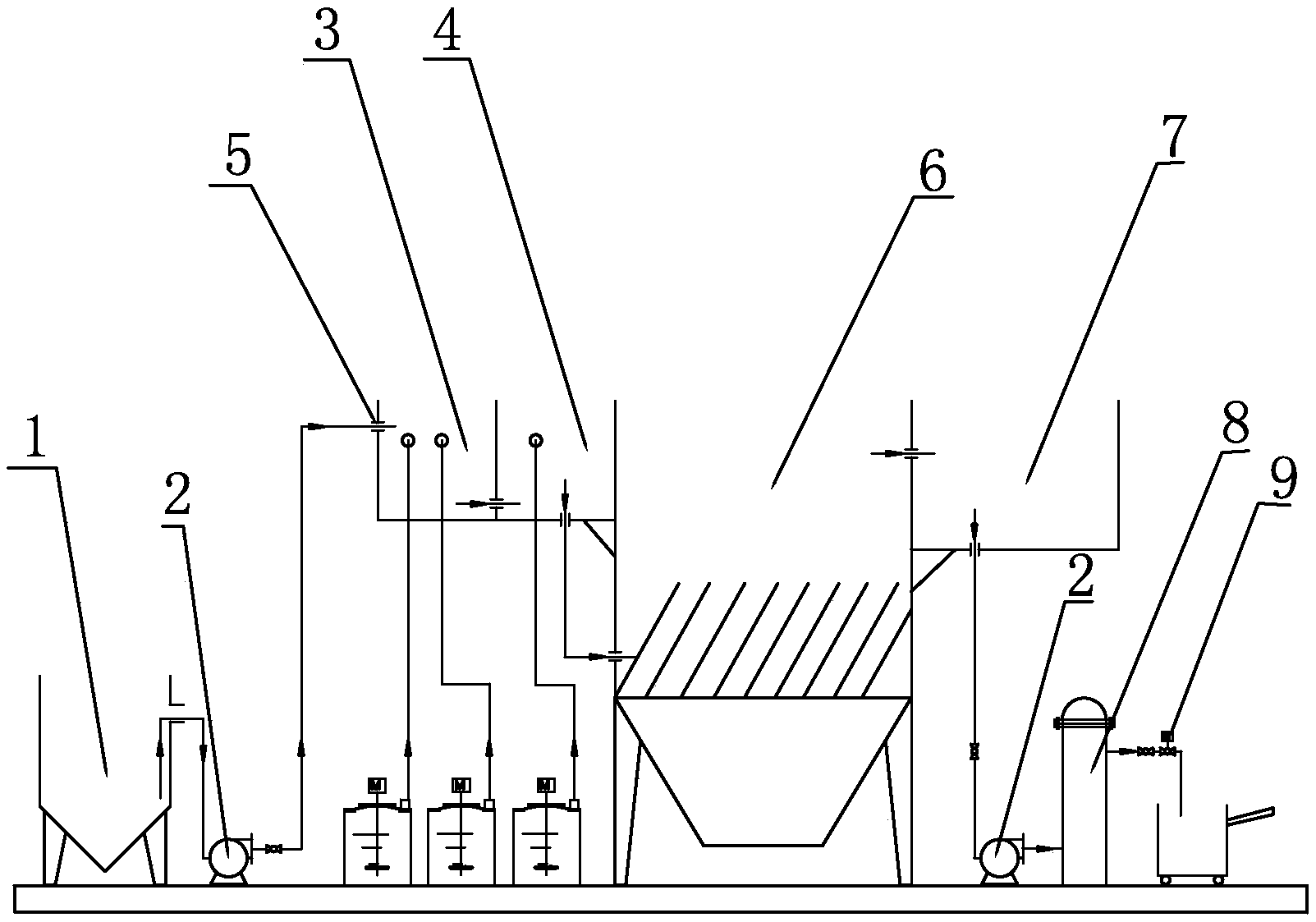

1.一种一体化的处理小水量碳粉废水的处理装置，其特征在于：它包括依次连接的碳粉废水收集槽、增压泵、混凝槽、絮凝槽、斜板沉淀池、清水槽、精密过滤器和水阀，所述碳粉废水收集槽设置了锥形底，用于废水中渣子的沉淀，所述碳粉废水收集槽后端通过导管连接有所述增压泵，所述增压泵后上方通过导管连接有所述混凝槽，所述混凝槽后部连接有所述絮凝槽，所述絮凝槽后部连接有所述斜板沉淀池，所述斜板沉淀池后部连接有所述清水槽，所述清水槽正下方通过导管连接一个所述增压泵，所述增压泵后面通过导管连接所述精密过滤器，所述水阀连接在精密过滤器后端。
2.根据权利要求1所述的一种一体化的处理小水量碳粉废水的处理装置，其特征在于，所述碳粉废水收集槽、增压泵、混凝槽、絮凝槽、斜板沉淀池、清水槽之间均设有可流动液体的连通装置。
3.根据权利要求1所述的一种一体化的处理小水量碳粉废水的处理装置，其特征在于，所述混凝槽上设有两个可插入导管的圆孔，碱箱和PAC箱中的液体均可通过导管向上投放到混凝槽里。
4.根据权利要求1所述的一种一体化的处理小水量碳粉废水的处理装置，其特征在于，所述絮凝槽上设有一个可插入导管的圆孔，助凝剂PAM箱中的液体可通过导管向上投放到絮凝槽里。
5.根据权利要求1所述的一种一体化的处理小水量碳粉废水的处理装置，其特征在于，所述斜板沉淀池下部设有上宽下窄的收集槽，收集槽上倾斜均匀设有若干斜板。
说明书
一种一体化的处理小水量碳粉废水的处理装置
技术领域
本实用新型涉及碳粉废水处理领域，具体涉及一种一体化的处理小水量碳粉废水的处理装置。
背景技术
造电池的碳粉废水属于危险废物之一，其中含有多种有机化学成分，如果排放到市政污水处理中会对环境造成很严重的危害，与此同时，水资源也成为社会的一种宝贵资源，工业用水也越来越贵，排污成本也显著提高，目前的碳粉废水处理装置处理工序繁琐，效率低且成本较大，排污效果不好。
实用新型内容
本实用新型的目的在于提供一种一体化的处理小水量碳粉废水的处理装置，该实用新型结构稳定，设计新颖、效率高、使用方便，排污效果明显，相较于其他的废水收集槽，锥形底有利于废水中渣子的沉淀，碳粉废水经过设备可以达到回用标准。
为达到上述目的，本实用新型的技术方案如下：一种一体化的处理小水量碳粉废水的处理装置，它包括依次连接的碳粉废水收集槽、增压泵、混凝槽、絮凝槽、斜板沉淀池、清水槽、精密过滤器和水阀，所述碳粉废水收集槽设置了锥形底，用于废水中渣子的沉淀，所属碳粉废水收集槽后端地面上通过导管连接有所述增压泵，所述增压泵后上方通过导管连接有所述混凝槽，在混凝槽中对废水进行pH的调节和混凝剂PAC的投加，所述混凝槽后部连接有所述絮凝槽，在絮凝槽对废水进行助凝剂PAM的添加，所述絮凝槽后部连接有所述斜板沉淀池，所述斜板沉淀池后部连接有所述清水槽，所述清水槽正下方通过导管连接一个所述增压泵，所述增压泵后面通过导管连接所述精密过滤器，所述水阀连接在精密过滤器后端，当打开水阀接水时，增压泵启动，清水通过最后一道精密过滤器达到回用的效果。
优选的，所述碳粉废水收集槽、增压泵、混凝槽、絮凝槽、斜板沉淀池、清水槽之间均设有可流动液体的连通装置。
优选的，所述混凝槽上设有两个可插入导管的圆孔，碱箱和PAC箱中的液体均可通过导管向上投放到混凝槽里。
优选的，所述絮凝槽上设有一个可插入导管的圆孔，助凝剂PAM箱中的液体可通过导管向上投放到絮凝槽里。
优选的，所述斜板沉淀池下部设有上宽下窄的收集槽，收集槽上倾斜均匀设有若干斜板。
通过上述技术方案，本实用新型的有益效果如下：该实用新型结构稳定，设计新颖、效率高、使用方便，排污效果明显，相较于其他的废水收集槽，锥形底有利于废水中渣子的沉淀，碳粉废水经过设备可以达到回用标准。
