申请日2018.04.27
公开(公告)日2019.05.24
IPC分类号C02F9/04; B01D53/00; B01D53/86; B01D53/72; A61L9/20
摘要
本实用新型涉及一种用于污水处理池的污水处理装置，其可以对污水中的恶臭气体进行处理，保护工作环境和工人健康，提高实用性;并且可以使药液和污水混合更加均匀，提高对污水处理的效果;同时方便将沉积的污泥导出，提高使用可靠性;包括池体，池体的一侧固定连接有贯穿并延伸至池体内部的进水管，池体的另一侧固定连接有出水管，池体的一侧固定安装有药箱，药箱的底端设置有输药管，还包括左支板、右支板、丝杠、滑杆、前滑块、后滑块、驱动电机、帆布、轴流风机、箱体、滚珠轴承、连接杆、活性炭吸附装置、第一过滤网、紫外线装置、排气管、隔板、支撑板、搅拌电机、搅拌叶、污泥泵和污泥池。
权利要求书
1.一种用于污水处理池的污水处理装置，包括用于固定于池体一侧的药箱，药箱(4)的底端设置有输药管(5)，输药管(5)自池体(1)的一侧伸入至池体(1)内部，并在输药管(5)上设置有阀门(6);其特征在于，还包括左支板(7)、右支板(8)、丝杠(9)、滑杆(10)、前滑块(11)、后滑块(12)、驱动电机(13)、帆布(14)、轴流风机(15)和箱体(16)，所述左支板(7)和右支板(8)的底端分别与池体(1)顶端的左侧和右侧连接，并在右支板(8)的左端前侧设置有放置槽，所述放置槽内固定安装有滚珠轴承(17)，所述前滑块(11)和后滑块(12)上分别设置有左右贯通的螺纹孔和通孔，所述驱动电机(13)安装在左支板(7)的左端前侧，所述丝杠(9)的左端自左支板(7)的右端前侧穿过左支板(7)并与驱动电机(13)的右侧输出端传动连接，丝杠(9)的右端自前滑块(11)的左端螺装穿过螺纹孔并插入至滚珠轴承(17)内部，所述滑杆(10)的左端与左支板(7)的右端后侧连接，滑杆(10)的右端自后滑块(12)的左端穿过通孔并与右支板(8)的左端后侧连接，所述前滑块(11)和后滑块(12)之间设置有连接杆(18)，所述帆布(14)的左前端和左后侧分别与左支板(7)的右端前侧和右端后侧连接，帆布(14)的右前端和右后端分别与前滑块(11)和后滑块(12)连接，所述箱体(16)的内部设置有工作腔，并在工作腔内设置有活性炭吸附装置(19)、第一过滤网(20)和紫外线装置(21)，箱体(16)的顶端设置有排气管(22)，所述轴流风机(15)的输入端自帆布(14)的顶端穿过帆布(14)伸入至池体(1)内，轴流风机(15)的输出端自箱体(16)的左端底部伸入至工作腔内;还包括隔板(23)、支撑板(24)和搅拌电机(25)，所述隔板(23)的底端与池体(1)的底壁连接，并且隔板(23)将池体(1)隔成左腔室和右腔室，所述支撑板(24)的左端和右端分别与左腔室的左侧壁顶部和隔板(23)的左端顶部连接，所述电机安装在支撑板(24)的顶端中部，并在电机的底部输出端设置有传动轴，所述传动轴的底端自支撑板(24)的顶端穿过支撑板(24)至左腔室内，并在传动轴上设置有搅拌叶(26)，所述搅拌叶(26)位于左腔室内;还包括污泥泵(27)，所述左腔室的底部设置有漏斗状的污泥池(28)，所述污泥泵(27)位于污泥池(28)内的底部，污泥泵(27)的输出端伸出至池体(1)外。
2.根据权利要求1所述的污水处理装置，其特征在于：所述帆布(14)的前端和后端分别等间距设置有多组前套环和后套环(29)，所述多组前套管均套设在丝杠(9)上且位于前滑块(11)的左侧，所述多组后套环(29)均套设在滑杆(10)上且位于后滑块(12)的左侧。
3.根据权利要求2所述的污水处理装置，其特征在于：所述帆布(14)前后方向的距离大于池体(1)前后方向的距离。
说明书
一种用于污水处理池的污水处理装置
技术领域
本实用新型涉及污水处理领域中的用于污水处理池的污水处理装置。
背景技术
目前，环保型污水处理池是一种用于对生活污水、工业污水进行处理，防止对水环境造成污染，提高环保性的辅助装置，其在环境保护的领域中得到了广泛的使用;现有的环保型污水处理池包括池体和污水处理装置，污水处理装置包括药箱，药箱的底端设置有输药管，输药管自池体的一侧伸入至池体内部，并在输药管上设置有阀门;现有的环保型污水处理池使用时，将污水自进水管导入至池体内部，药箱中的药液通过输药管流入池体内部并与污水中的杂质发生化学和物理反应，加速污水中杂质沉淀，经过处理的污水自出水管导出进行后续的加工即可;现有的环保型污水处理池使用中发现，污水中含有大量细菌、病毒，并散发出恶臭，尤其是在炎热环境中，对工作环境造成一定的污染，影响工作人员的健康，导致实用性较低;并且药液不能与污水充分混合，造成对污水的处理效果较差;同时污水中的污泥沉积在池底，不方便导出，导致使用可靠性较低。
发明内容
本实用新型提供了一种可以对污水中的臭气进行处理的污水处理装置。
为解决上述技术问题，本实用新型的技术方案如下：
污水处理装置，包括用于固定于池体一侧的药箱，药箱的底端设置有输药管，输药管自池体的一侧伸入至池体内部，并在输药管上设置有阀门;还包括左支板、右支板、丝杠、滑杆、前滑块、后滑块、驱动电机、帆布、轴流风机和箱体，所述左支板和右支板的底端分别与池体顶端的左侧和右侧连接，并在右支板的左端前侧设置有放置槽，所述放置槽内固定安装有滚珠轴承，所述前滑块和后滑块上分别设置有左右贯通的螺纹孔和通孔，所述驱动电机安装在左支板的左端前侧，所述丝杠的左端自左支板的右端前侧穿过左支板并与驱动电机的右侧输出端传动连接，丝杠的右端自前滑块的左端螺装穿过螺纹孔并插入至滚珠轴承内部，所述滑杆的左端与左支板的右端后侧连接，滑杆的右端自后滑块的左端穿过通孔并与右支板的左端后侧连接，所述前滑块和后滑块之间设置有连接杆，所述帆布的左前端和左后侧分别与左支板的右端前侧和右端后侧连接，帆布的右前端和右后端分别与前滑块和后滑块连接，所述箱体的内部设置有工作腔，并在工作腔内设置有活性炭吸附装置、第一过滤网和紫外线装置，箱体的顶端设置有排气管，所述轴流风机的输入端自帆布的顶端穿过帆布伸入至池体内，轴流风机的输出端自箱体的左端底部伸入至工作腔内;还包括隔板、支撑板和搅拌电机，所述隔板的底端与池体的底壁连接，并且隔板将池体隔成左腔室和右腔室，所述支撑板的左端和右端分别与左腔室的左侧壁顶部和隔板的左端顶部连接，所述电机安装在支撑板的顶端中部，并在电机的底部输出端设置有传动轴，所述传动轴的底端自支撑板的顶端穿过支撑板至左腔室内，并在传动轴上设置有搅拌叶，所述搅拌叶位于左腔室内;还包括污泥泵，所述左腔室的底部设置有漏斗状的污泥池，所述污泥泵位于污泥池内的底部，污泥泵的输出端伸出至池体外。
所述帆布的前端和后端分别等间距设置有多组前套环和后套环，所述多组前套管均套设在丝杠上且位于前滑块的左侧，所述多组后套环均套设在滑杆上且位于后滑块的左侧。
所述帆布前后方向的距离大于池体前后方向的距离。

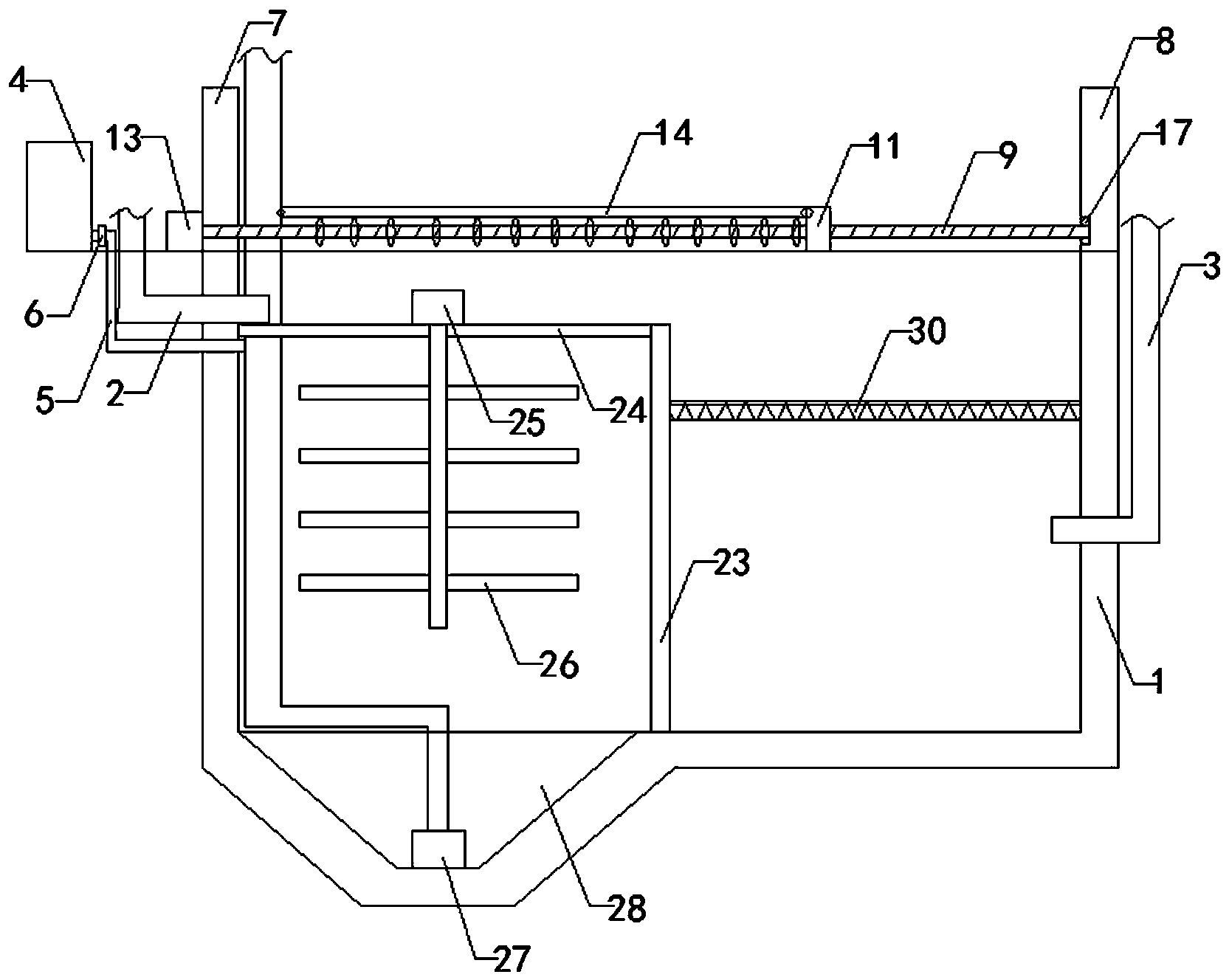

本实用新型的有益效果为：通过上述设置，通过驱动电机带动丝杠旋转，使前滑块向右移动，前滑块通过连接杆带动后滑块沿滑杆向右滑动，前滑块和后滑块带动帆布的右端向右移动，从而使整张帆布覆盖在池体的上方，通过轴流风机将池体上方的臭气抽送至工作腔内，通过紫外线装置发出的紫外线光束裂解臭气，同时紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧，臭氧对有机物具有极强的氧化作用，对恶臭气体及其它刺激性异味进行清除，可以对污水中的恶臭气体进行处理，保护工作环境和工人健康，提高实用性;通过隔板将池体分为左腔室和右腔室内，通过搅拌电机带动搅拌叶旋转，对左腔室内的药液和污水进行搅拌，从而使左腔室内的药液与污水充分混合，生成较多的沉淀，通过隔板将污泥挡在左腔室内，经过沉淀处理的污水由隔板的上方溢过至右腔室内并在右腔室内进一步进行沉淀，可以使药液和污水混合更加均匀，提高对污水处理的效果;左腔室内的污泥在自身重力的作用下流入漏斗状的污泥池内，通过污泥泵将污泥池内的污泥抽出至池体外部，可以根据污水中生成沉淀量的多少，每隔一段时间进行一次污泥导出，方便将沉积的污泥导出，提高使用可靠性。
