申请日2018.04.26
公开(公告)日2019.01.08
IPC分类号C02F1/74; B08B15/02
摘要
本实用新型涉及污水处理领域，尤其是一种太阳能供电的污水处理系统，包括污水池、用于处理污水池内污水的曝气装置以及为曝气装置供电的太阳能供电组件，所述污水池上安装有收集罩，所述收集罩上安装有用于将收集罩内臭气进行抽离后进行废气处理的排气管。曝气装置将污水池内的污水进行处理，并且曝气装置通过太阳能供电组件进行供电，污水处理时，通过收集罩将污水池进行封闭，从而废气能够收集，并且通过排气管将废气引出，进而在该过程中，废气不会溢散，从而对周围空气不会受到废气的影响。
权利要求书
1.一种太阳能供电的污水处理系统，其特征在于，包括污水池(1)、用于处理污水池(1)内污水的曝气装置(3)以及为曝气装置(3)供电的太阳能供电组件(2)，所述污水池(1)上安装有收集罩(4)，所述收集罩(4)上安装有用于将收集罩(4)内臭气抽离后送至废气处理的排气管(5)。
2.根据权利要求1所述的太阳能供电的污水处理系统，其特征在于，所述收集罩(4)上设置有安装壳(41)，所述安装壳(41)与收集罩(4)内部连通，所述排气管(5)与安装壳(41)可拆卸固定连接。
3.根据权利要求2所述的太阳能供电的污水处理系统，其特征在于，所述安装壳(41)内设置有固定架(42)，所述固定架(42)与安装壳(41)可拆卸固定连接，且固定架(42)上安装有排风扇(43)。
4.根据权利要求1所述的太阳能供电的污水处理系统，其特征在于，所述收集罩(4)内壁设置有定位件(44)，所述定位件(44)与污水池(1)抵接。
5.根据权利要求4所述的太阳能供电的污水处理系统，其特征在于，所述收集罩(4)与污水池(1)之间设置有固定结构(6)。
6.根据权利要求5所述的太阳能供电的污水处理系统，其特征在于，所述固定结构(6)包括开设在收集罩(4)上的螺纹孔(61)以及穿设在螺纹孔(61)上的锁紧件(62)，所述锁紧件(62)与污水池(1)抵接。
7.根据权利要求5所述的太阳能供电的污水处理系统，其特征在于，所述固定结构(6)包括设置在污水池(1)上的固定块(63)以及穿设在固定块(63)上的锁紧件(62)，所述锁紧件(62)与固定块(63)螺纹连接且与收集罩(4)抵接。
8.根据权利要求7所述的太阳能供电的污水处理系统，其特征在于，所述曝气装置(3)包括伸入污水池(1)中的曝气管(31)以及为曝气管(31)增压的泵机(32)，所述泵机(32)与太阳能供电组件(2)连接。
9.根据权利要求8所述的太阳能供电的污水处理系统，其特征在于，所述曝气管(31)上连接用于为曝气管(31)提供氧气的氧气罐(33)。
说明书
一种太阳能供电的污水处理系统
技术领域
本实用新型涉及污水处理技术领域，更具体地说，它涉及一种太阳能供电的污水处理系统。
背景技术
在人们生活水平提高的同时，污水的产出也越来越大，因此，为了能够让其不影响到我们的正常生活，达到可持续发展，污水处理的应用也越来越广泛。
目前污水处理有一种方式是采用曝气的方式进行处理，其通过向污水中强制通入空气，使池内污水与空气接触充氧，并搅动液体，加速空气中的氧气向液体中的转移，防止池内悬浮物体下沉，加强池内有机物与微生物及溶解氧的接触，对污水中有机物进行氧化分解，完成污水处理。采用曝气的方式对污水处理其能够将污水中的有机物有效分解，但是在实际的使用过程中，其通过通气进入到污水中，因此，污水的臭气会随之溢散出来，从而污染空气，需要对其进行改进。
实用新型内容
针对现有的技术问题，本实用新型提供一种太阳能供电的污水处理系统，其通过收集罩与排气管能够将产出的臭气进行收集处理，从而减少空气污染。
为实现上述目的，本实用新型提供了如下技术方案：
一种太阳能供电的污水处理系统，包括污水池、用于处理污水池内污水的曝气装置以及为曝气装置供电的太阳能供电组件，所述污水池上安装有收集罩，所述收集罩上安装有用于将收集罩内臭气抽离后送至废气处理的排气管。
通过上述技术方案，曝气装置将污水池内的污水进行处理，并且曝气装置通过太阳能供电组件进行供电，污水处理时，通过收集罩将污水池进行封闭，从而废气能够收集，并且通过排气管将废气引出，进而在该过程中，废气不会溢散，从而对周围空气不会受到废气的影响。
本实用新型进一步设置为：所述收集罩上设置有安装壳，所述安装壳与收集罩内部连通，所述排气管与安装壳可拆卸固定连接。
本实用新型进一步设置为：所述安装壳内设置有固定架，所述固定架与安装壳可拆卸固定连接，且固定架上安装有排风扇。
通过上述技术方案，安装壳的设置能够让排气管进行更换;另外，通过固定架可以将排风上安装在安装壳内，其能够将收集罩内的气体进行抽出，提高排气效率。
本实用新型进一步设置为：所述收集罩内壁设置有定位件，所述定位件与污水池抵接。
通过上述技术方案，定位件的设置能够让收集罩在安装时不会直接定位到底，其通过定位件可以让其稳定的安放在污水池上。
本实用新型进一步设置为：所述收集罩与污水池之间设置有固定结构。
通过上述技术方案，采用固定结构可以让收集罩固定在污水池上，不会轻易打开，从而比较稳定。
本实用新型进一步设置为：所述固定结构包括开设在收集罩上的螺纹孔以及穿设在螺纹孔上的锁紧件，所述锁紧件与污水池抵接。
通过上述技术方案，锁紧件穿设在螺纹孔内，通过旋转锁紧件，可以让锁紧件对污水池的挤压力增大，从而达到锁紧固定收集槽的目的。
本实用新型进一步设置为：所述固定结构包括设置在污水池上的固定块以及穿设在固定块上的锁紧件，所述锁紧件与固定块螺纹连接且与收集罩抵接。
通过上述技术方案，固定块让收集罩安装时能够比较稳定安放，并且通过锁紧件进行锁紧固定。

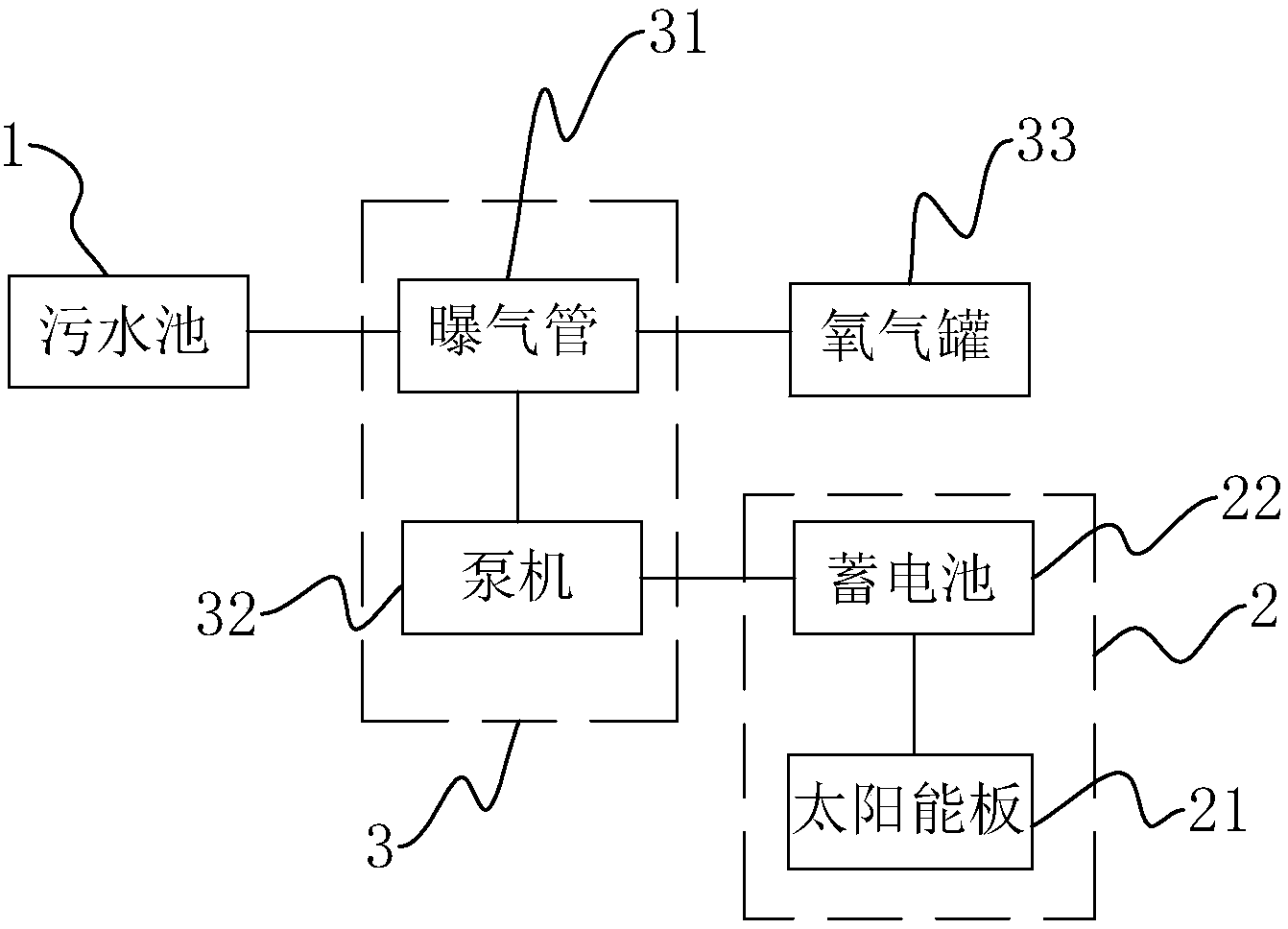

本实用新型进一步设置为：所述曝气装置包括伸入污水池中的曝气管以及为曝气管增压的泵机，所述泵机与太阳能供电组件连接。
通过上述技术方案，泵机将空气通过曝气管通入到污水池，从而进行曝气处理，并通过太阳能供电组件，让其节约能源。
本实用新型进一步设置为：所述曝气管上连接用于为曝气管提供氧气的氧气罐。
通过上述技术方案，氧气罐的设置能够让提高曝气管氧气的通入量，从而让其氧化的效果提高。
综上所述，本实用新型具有以下有益效果：
(1)通过收集罩与排气管的配合，能够将臭气进行抽离和处理;
(2)通过太阳能供电，节约能源。
