申请日2018.04.26
公开(公告)日2019.01.18
IPC分类号C02F9/04; C02F103/36
摘要
本实用新型公开了一种石油污水处理装置，包括过滤装置，所述过滤装置一侧设有第一水泵，所述第一水泵底部设有第二水泵，所述第二水泵底部设有石油收集箱，所述第一水泵一侧设有油管。本实用新型通过设置过滤装置可以将比较大的杂质进行过滤，方便对石油进行吸附，使得吸附效果更好，鼓风机将气体通入到通气管，进入到通气口，由于压强增加，将密封板顶起，气体进入到吸附箱，使得污水产生气泡，在搅拌装置的带动下使得气泡与污水接触更多，将污水中较多的油污带出到污水表层，使得油污的处理更加的干净，旋转进料装置可以将沉淀剂很好的加入到沉淀箱内，使得沉淀剂与污水混合更加的均匀，使得污水中的污染物沉淀的更多。
权利要求书

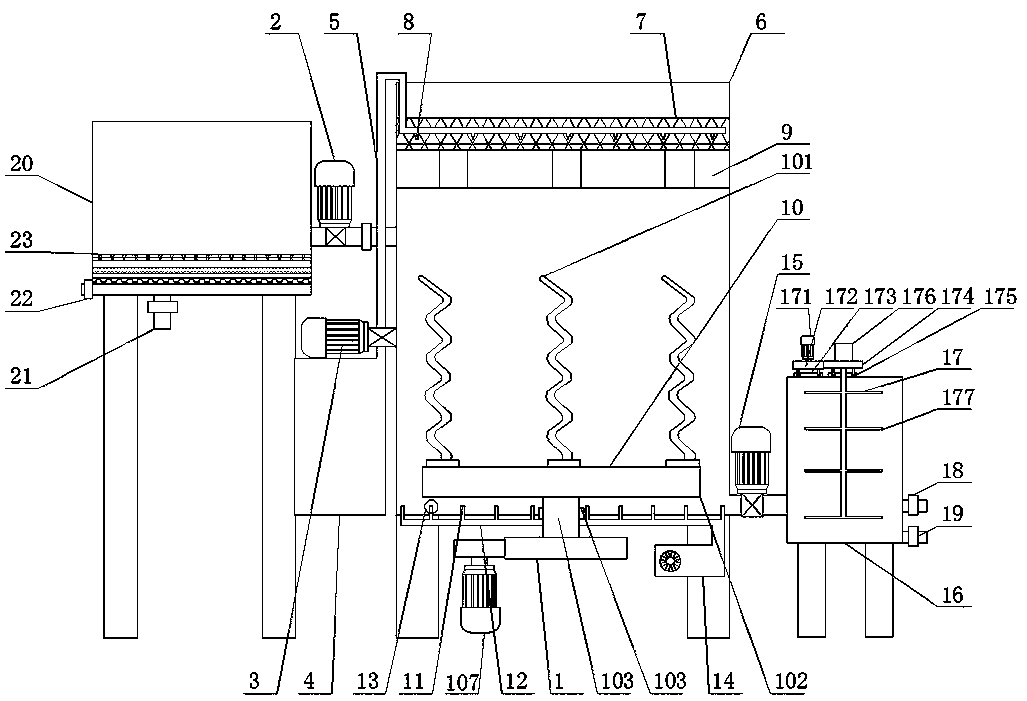

1.一种石油污水处理装置，包括过滤装置(1)，其特征在于：所述过滤装置(1)一侧设有第一水泵(2)，所述第一水泵(2)底部设有第二水泵(3)，所述第二水泵(3)底部设有石油收集箱(4)，所述第一水泵(2)一侧设有油管(5)，所述油管(5)与第二水泵(3)固定连接，所述第二水泵(3)一侧设有吸附箱(6)，所述吸附箱(6)内部设有吸油棉(7)，所述吸油棉(7)内部设有吸油口(8)，所述吸油棉(7)底部设有挡板(9)，所述挡板(9)底部设有搅拌装置(10)，所述搅拌装置(10)底部设有通气口(11)，所述吸附箱(6)底部设有通气管(12)，所述通气口(11)贯穿吸附箱(6)与通气管(12)固定连接，所述通气口(11)顶部设有密封装置(13)，所述通气管(12)底部设有鼓风机(14)，所述吸附箱(6)一侧设有第三水泵(15)，所述第三水泵(15)一侧设有沉淀箱(16)，所述沉淀箱(16)顶部设有旋转进料装置(17)，所述沉淀箱(16)一侧设有出水口(18)，所述出水口(18)底部设有出尘口(19)。
2.根据权利要求1所述的一种石油污水处理装置，其特征在于：所述吸油口(8)与油管(5)固定连接，所述吸油口(8)数量设置为多个。
3.根据权利要求1所述的一种石油污水处理装置，其特征在于：所述过滤装置(1)包括过滤箱(20)、进水口(21)、排渣口(22)和过滤层(23)，所述过滤箱(20)底部设有进水口(21)，所述过滤箱(20)一侧设有排渣口(22)，所述过滤箱(20)内部设有过滤层(23)。
4.根据权利要求1所述的一种石油污水处理装置，其特征在于：所述搅拌装置(10)包括螺旋杆(101)、支撑板(102)、连接杆(103)、第一密封圈(104)、第一从动齿轮(105)、第一主动齿轮(106)和第一旋转电机(107)，所述螺旋杆(101)底部设有支撑板(102)，所述支撑板(102)底部设有连接杆(103)，所述连接杆(103)底部设有第一从动齿轮(105)，所述连接杆(103)贯穿吸附箱(6)与第一从动齿轮(105)固定连接，所述连接杆(103)外部套接设有第一密封圈(104)，所述第一密封圈(104)与吸附箱(6)固定连接，所述第一从动齿轮(105)一侧设有第一主动齿轮(106)，所述第一主动齿轮(106)底部设有第一旋转电机(107)。
5.根据权利要求1所述的一种石油污水处理装置，其特征在于：所述密封装置(13)包括密封板(131)、第二密封圈(132)、弹簧(133)和固定块(134)，所述密封板(131)底部设有第二密封圈(132)，所述第二密封圈(132)一侧设有弹簧(133)，所述弹簧(133)底部设有固定块(134)。
6.根据权利要求1所述的一种石油污水处理装置，其特征在于：所述旋转进料装置(17)包括第二旋转电机(171)、第二主动齿轮(172)、第一滑轨(173)、第二从动齿轮(174)、第二滑轨(175)、进料箱(176)和进料管(177)，所述第二旋转电机(171)底部设有第二主动齿轮(172)，所述第二主动齿轮(172)底部设有第一滑轨(173)，所述第二主动齿轮(172)一侧设有第二从动齿轮(174)，所述第二从动齿轮(174)顶部设有进料箱(176)，所述第二从动齿轮(174)底部设有第二滑轨(175)，所述第二滑轨(175)一侧设有进料管(177)，所述进料管(177)贯穿沉淀箱(16)。
说明书
一种石油污水处理装置
技术领域
本实用新型涉及石油污水处理领域，特别涉及一种石油污水处理装置。
背景技术
目前的石油钻井行业是一个高污染行业，在钻井过程中会产生巨大的噪声污染和大量的粉尘污染物,对周边环境造成巨大污染。而一旦完钻，大量未经过任何处理的含有多种化学药品成分的污水便被排放,这不但造成水资源的巨大浪费，同时污水会给周边环境及地下水源所造成的污染,传统的污水处理装置只是简单的对污水进行过滤，处理效果不好，排出的水中仍然含有大量的油污。
因此，发明一种石油污水处理装置来解决上述问题很有必要。
实用新型内容
本实用新型的目的在于提供一种石油污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种石油污水处理装置，包括过滤装置，所述过滤装置一侧设有第一水泵，所述第一水泵底部设有第二水泵，所述第二水泵底部设有石油收集箱，所述第一水泵一侧设有油管，所述油管与第二水泵固定连接，所述第二水泵一侧设有吸附箱，所述吸附箱内部设有吸油棉，所述吸油棉内部设有吸油口，所述吸油棉底部设有挡板，所述挡板底部设有搅拌装置，所述搅拌装置底部设有通气口，所述吸附箱底部设有通气管，所述通气口贯穿吸附箱与通气管固定连接，所述通气口顶部设有密封装置，所述通气管底部设有鼓风机，所述吸附箱一侧设有第三水泵，所述第三水泵一侧设有沉淀箱，所述沉淀箱顶部设有旋转进料装置，所述沉淀箱一侧设有出水口，所述出水口底部设有出尘口。
优选的，所述吸油口与油管固定连接，所述吸油口数量设置为多个。
优选的，所述过滤装置包括过滤箱、进水口、排渣口和过滤层，所述过滤箱底部设有进水口，所述过滤箱一侧设有排渣口，所述过滤箱内部设有过滤层。
优选的，所述搅拌装置包括螺旋杆、支撑板、连接杆、第一密封圈、第一从动齿轮、第一主动齿轮和第一旋转电机，所述螺旋杆底部设有支撑板，所述支撑板底部设有连接杆，所述连接杆底部设有第一从动齿轮，所述连接杆贯穿吸附箱与第一从动齿轮固定连接，所述连接杆外部套接设有第一密封圈，所述第一密封圈与吸附箱固定连接，所述第一从动齿轮一侧设有第一主动齿轮，所述第一主动齿轮底部设有第一旋转电机。
优选的，所述密封装置包括密封板、第二密封圈、弹簧和固定块，所述密封板底部设有第二密封圈，所述第二密封圈一侧设有弹簧，所述弹簧底部设有固定块。
优选的，所述旋转进料装置包括第二旋转电机、第二主动齿轮、第一滑轨、第二从动齿轮、第二滑轨、进料箱和进料管，所述第二旋转电机底部设有第二主动齿轮，所述第二主动齿轮底部设有第一滑轨，所述第二主动齿轮一侧设有第二从动齿轮，所述第二从动齿轮顶部设有进料箱，所述第二从动齿轮底部设有第二滑轨，所述第二滑轨一侧设有进料管，所述进料管贯穿沉淀箱。
本实用新型的技术效果和优点：设置过滤装置可以将比较大的杂质进行过滤，方便对石油进行吸附，使得吸附效果更好，鼓风机将气体通入到通气管，进入到通气口，由于压强增加，将密封板顶起，气体进入到吸附箱，使得污水产生气泡，在搅拌装置的带动下使得气泡与污水接触更多，将污水中较多的油污带出到污水表层，使得油污的处理更加的干净，旋转进料装置可以将沉淀剂很好的加入到沉淀箱内，使得沉淀剂与污水混合更加的均匀，也使得污水中的污染物沉淀的更多，使污水的处理效果更好。
