申请日2018.04.26
公开(公告)日2019.01.11
IPC分类号B01F9/12; B01F15/00
摘要
本实用新型公开了一种污水治理用混酸装置，包括壳体，所述壳体顶部的左侧固定连接有进水管，所述进水管的底部贯穿壳体且延伸至其内部，所述壳体顶部的右侧固定连接有进酸管，所述进酸管的底部贯穿壳体且延伸至其内部，所述进水管和进酸管的底部通过连接管固定连接。本实用新型通过第一滚动轴承、第一旋转转轴、第一锥齿轮、旋转电机、第二旋转转轴、第二锥齿轮、第一齿轮、搅拌筒、第二齿轮、搅拌电机、搅拌转轴和搅拌桨叶相互配合，起到了使污水与酸液的混合效果好的作用，可以充分对污水和酸液进行混合，保障了后续污水处理工作的正常开展，提高了污水处理效率，提升了污水治理的效果，给污水处理厂带来了极大的便利。
权利要求书

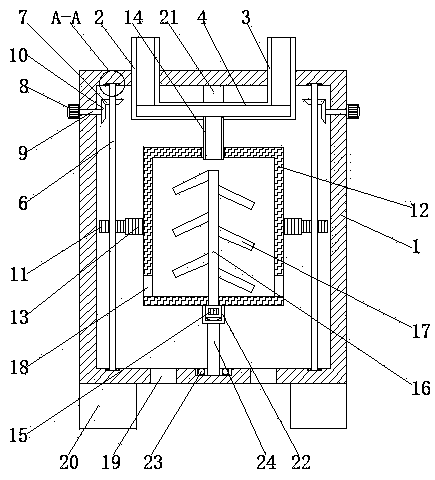

1.一种污水治理用混酸装置，包括壳体(1)，其特征在于：所述壳体(1)顶部的左侧固定连接有进水管(2)，所述进水管(2)的底部贯穿壳体(1)且延伸至其内部，所述壳体(1)顶部的右侧固定连接有进酸管(3)，所述进酸管(3)的底部贯穿壳体(1)且延伸至其内部，所述进水管(2)和进酸管(3)的底部通过连接管(4)固定连接，所述连接管(4)与进水管(2)和进酸管(3)均相互连通，所述壳体(1)内壁顶部和底部左右两侧的凹槽内均固定连接有第一滚动轴承(5)，位于同侧的两个第一滚动轴承(5)之间通过第一旋转转轴(6)活动连接，所述第一旋转转轴(6)表面的顶部固定连接有第一锥齿轮(7)，所述壳体(1)左右两侧且对应第一锥齿轮(7)的位置均固定连接有旋转电机(8)，所述旋转电机(8)的输出轴上固定连接有第二旋转转轴(9)，所述第二旋转转轴(9)远离旋转电机(8)的一端贯穿壳体(1)且延伸至其内部固定连接有与第一锥齿轮(7)相互啮合的第二锥齿轮(10)，所述第一旋转转轴(6)表面的中点处固定连接有第一齿轮(11)，所述壳体(1)内部且对应第一齿轮(11)的位置设置有搅拌筒(12)，所述搅拌筒(12)的表面且对应第一齿轮(11)的位置固定连接有与第一齿轮(11)相互啮合的第二齿轮(13)，所述连接管(4)内壁底部的中点处固定连接有与其相互连通的出水管(14)，所述出水管(14)的底部贯穿搅拌筒(12)且延伸至其内部，所述搅拌筒(12)底部的中点处固定连接有搅拌电机(15)，所述搅拌电机(15)的输出轴上固定连接有搅拌转轴(16)，所述搅拌转轴(16)的顶部贯穿搅拌筒(12)且延伸至其内部，位于搅拌筒(12)内部搅拌转轴(16)的表面固定连接有搅拌桨叶(17)，所述搅拌筒(12)左右两侧的底部均开设有第一出水口(18)，所述壳体(1)底部且位于两个第一旋转转轴(6)之间的位置对称开设有两个第二出水口(19)，所述壳体(1)底部的左右两侧均固定连接有支撑座(20)。
2.根据权利要求1所述的一种污水治理用混酸装置，其特征在于：所述壳体(1)内壁顶部的中点处固定连接有支撑块(21)，所述支撑块(21)的底部与连接管(4)的顶部固定连接。
3.根据权利要求1所述的一种污水治理用混酸装置，其特征在于：所述搅拌电机(15)的表面固定连接有保护罩(22)，所述保护罩(22)的顶部与搅拌筒(12)的底部固定连接。
4.根据权利要求1所述的一种污水治理用混酸装置，其特征在于：所述壳体(1)内壁底部且对应搅拌电机(15)的凹槽内固定连接有第二滚动轴承(23)，所述第二滚动轴承(23)的内部活动连接有支撑转轴(24)，所述支撑转轴(24)的顶部与保护罩(22)的底部固定连接。
说明书
一种污水治理用混酸装置
技术领域
本实用新型涉及污水治理设备技术领域，具体为一种污水治理用混酸装置。
背景技术
污水治理的过程中，常常需要在一定的pH值条件下进行，否则达不到特定的治理效果，污水进行pH调节时需要加入酸液，此时污水与酸液的充分混合至关重要，而常见的污水治理用混酸装置混合效果不理想，不能够充分的对污水与酸液进行混合，容易影响后续的污水处理工作的开展，不仅降低了污水处理的效率，同时也影响了污水治理的效果，给污水处理厂带来了极大的不便。
实用新型内容
本实用新型的目的在于提供一种污水治理用混酸装置，具备混合效果好的优点，解决了常见的污水治理用混酸装置混合效果不理想的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水治理用混酸装置，包括壳体，所述壳体顶部的左侧固定连接有进水管，所述进水管的底部贯穿壳体且延伸至其内部，所述壳体顶部的右侧固定连接有进酸管，所述进酸管的底部贯穿壳体且延伸至其内部，所述进水管和进酸管的底部通过连接管固定连接，所述连接管与进水管和进酸管均相互连通，所述壳体内壁顶部和底部左右两侧的凹槽内均固定连接有第一滚动轴承，位于同侧的两个第一滚动轴承之间通过第一旋转转轴活动连接，所述第一旋转转轴表面的顶部固定连接有第一锥齿轮，所述壳体左右两侧且对应第一锥齿轮的位置均固定连接有旋转电机，所述旋转电机的输出轴上固定连接有第二旋转转轴，所述第二旋转转轴远离旋转电机的一端贯穿壳体且延伸至其内部固定连接有与第一锥齿轮相互啮合的第二锥齿轮，所述第一旋转转轴表面的中点处固定连接有第一齿轮，所述壳体内部且对应第一齿轮的位置设置有搅拌筒，所述搅拌筒的表面且对应第一齿轮的位置固定连接有与第一齿轮相互啮合的第二齿轮，所述连接管内壁底部的中点处固定连接有与其相互连通的出水管，所述出水管的底部贯穿搅拌筒且延伸至其内部，所述搅拌筒底部的中点处固定连接有搅拌电机，所述搅拌电机的输出轴上固定连接有搅拌转轴，所述搅拌转轴的顶部贯穿搅拌筒且延伸至其内部，位于搅拌筒内部搅拌转轴的表面固定连接有搅拌桨叶，所述搅拌筒左右两侧的底部均开设有第一出水口，所述壳体底部且位于两个第一旋转转轴之间的位置对称开设有两个第二出水口，所述壳体底部的左右两侧均固定连接有支撑座。
优选的，所述壳体内壁顶部的中点处固定连接有支撑块，所述支撑块的底部与连接管的顶部固定连接。
优选的，所述搅拌电机的表面固定连接有保护罩，所述保护罩的顶部与搅拌筒的底部固定连接。
优选的，所述壳体内壁底部且对应搅拌电机的凹槽内固定连接有第二滚动轴承，所述第二滚动轴承的内部活动连接有支撑转轴，所述支撑转轴的顶部与保护罩的底部固定连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过第一滚动轴承、第一旋转转轴、第一锥齿轮、旋转电机、第二旋转转轴、第二锥齿轮、第一齿轮、搅拌筒、第二齿轮、搅拌电机、搅拌转轴和搅拌桨叶相互配合，起到了使污水与酸液的混合效果好的作用，可以充分对污水和酸液进行混合，保障了后续污水处理工作的正常开展，提高了污水处理效率，提升了污水治理的效果，给污水处理厂带来了极大的便利。
2、本实用新型通过设置支撑块，起到了对连接管的支撑作用，防止连接管因重力或外力产生晃动而掉落，通过设置保护罩，起到了对搅拌电机的保护作用，防止污水进入搅拌电机内部而损坏搅拌电机，通过设置第二滚动轴承和支撑转轴，起到了对搅拌筒的辅助支撑作用，防止搅拌筒因为重力而掉落。
