申请日2018.04.26
公开(公告)日2019.02.19
IPC分类号C02F1/24
摘要
本实用新型公开了一种污水超效浅层气浮池，包括气浮池池体，所述气浮池池体的前表面通过转轴转动连接有旋转支架，所述旋转支架的前表面内侧通过轴承转动连接有浮渣收集斗，所述浮渣收集斗的下表面设置有布水管，且布水管与旋转支架通过螺栓固定连接，所述布水管的后表面设置有整流板，且整流板与旋转支架通过螺栓固定连接，所述旋转支架的上表面一端通过螺栓固定连接有障碍清理基座，所述障碍清理基座的前表面通过螺栓固定连接有障碍清理电机;通过设计了安装在排渣管内部的清理转轴便于清理排渣管，解决了现有的污水超效浅层气浮池在渣物排出的过程中，渣物不断粘黏与集渣斗的内壁，长期以往极易照成堵塞，从而使得其无法正常使用的问题。
权利要求书

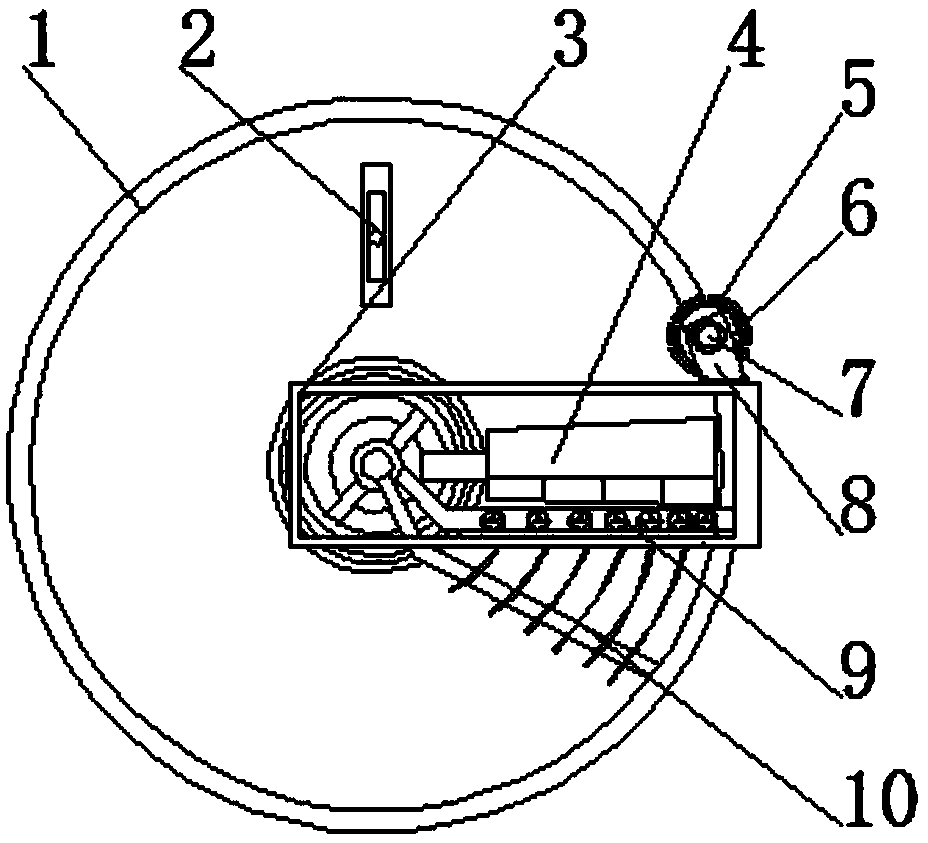

1.一种污水超效浅层气浮池，包括气浮池池体(1)，其特征在于：所述气浮池池体(1)的前表面通过转轴转动连接有旋转支架(3)，所述旋转支架(3)的前表面内侧通过轴承转动连接有浮渣收集斗(4)，所述浮渣收集斗(4)的下表面设置有布水管(9)，且布水管(9)与旋转支架(3)通过螺栓固定连接，所述布水管(9)的后表面设置有整流板(10)，且整流板(10)与旋转支架(3)通过螺栓固定连接，所述旋转支架(3)的上表面一端通过螺栓固定连接有障碍清理基座(8)，所述障碍清理基座(8)的前表面通过螺栓固定连接有障碍清理电机(7)，所述障碍清理基座(8)的后表面通过轴承转动连接有障碍清理盘(6)，且障碍清理盘(6)与障碍清理电机(7)的一端固定连接，所述障碍清理盘(6)的外表面通过粘胶粘黏固定连接有障碍清理毛刷(5)，所述旋转支架(3)的上表面另一端设置有残渣收集斗(2)，且残渣收集斗(2)与气浮池池体(1)通过螺栓固定连接，所述残渣收集斗(2)的后表面通过螺栓固定连接有排渣管(12)，所述排渣管(12)的后表面通过螺栓固定连接有电机保护罩(16)，所述排渣管(12)的内部包裹有清理转轴(11)，所述清理转轴(11)的一端固定连接有驱动齿轮盘(13)，所述电机保护罩(16)的内部通过螺栓固定连接有驱动电机(15)，所述驱动电机(15)的一端固定连接有驱动齿轮(14)，且驱动齿轮(14)与驱动齿轮盘(13)通过凹槽卡合固定连接。
2.根据权利要求1所述的一种污水超效浅层气浮池，其特征在于：所述障碍清理毛刷(5)的倾斜角度为四十五度。
3.根据权利要求1所述的一种污水超效浅层气浮池，其特征在于：所述障碍清理盘(6)的直径等于气浮池池体(1)边缘宽度的三倍。
4.根据权利要求1所述的一种污水超效浅层气浮池，其特征在于：所述清理转轴(11)的高度为排渣管(12)高度的一点五倍。
5.根据权利要求1所述的一种污水超效浅层气浮池，其特征在于：所述驱动齿轮盘(13)的剖面形状为圆形，且驱动齿轮盘(13)的下表面边缘位置处设置有矩形凸起。
说明书
一种污水超效浅层气浮池
技术领域
本实用新型属于气浮池技术领域，具体涉及一种污水超效浅层气浮池。
背景技术
气浮池是指一种主要是运用大量微气泡扑捉吸附细小颗粒胶黏物使之上浮，达到固液分离的效果的池子。气浮池是气浮机的另一名称，超效浅层气浮都是运用主要是运用大量微气泡扑捉吸附细小颗粒胶黏物使之上浮，达到固液分离的效果。不同的气浮池效果不同，主要取决于气浮溶气系统和释放效能系统。目前主要分两大类气浮池：圆形气浮池和长方形气浮池;圆形气浮池称为超效浅层气浮，是目前市场上最先进的气浮机，主要是是运用了浅池理论和零速度原理，及高效运用了国际先进的微氧化技术和高密度的离子气泡技术,改变了水的表面张力,大规模的提升了水中的溶解氧,大量的吸附了水中的短链有机物分子和有色基团,取得了生化和物化都难以降解的COD的技术突破。而长方形气浮池是传统的气浮工艺，只是运用在水中注入大量气泡，使水中颗粒状悬浮物上浮，在运行过程中达不到静态上浮效果。
现有的污水超效浅层气浮池在渣物排出的过程中，渣物不断粘黏与集渣斗的内壁，长期以往极易照成堵塞，从而使得其无法正常使用，且现有的污水超效浅层气浮池在不断旋转的过程中，若其旋转轨道上留有异物便容易损坏其移动轮，甚至卡死移动轮的问题，为此我们提出一种污水超效浅层气浮池。
实用新型内容
本实用新型的目的在于提供一种污水超效浅层气浮池，以解决上述背景技术中提出现有的污水超效浅层气浮池在渣物排出的过程中，渣物不断粘黏与集渣斗的内壁，长期以往极易照成堵塞，从而使得其无法正常使用，且现有的污水超效浅层气浮池在不断旋转的过程中，若其旋转轨道上留有异物便容易损坏其移动轮，甚至卡死移动轮的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水超效浅层气浮池，包括气浮池池体，所述气浮池池体的前表面通过转轴转动连接有旋转支架，所述旋转支架的前表面内侧通过轴承转动连接有浮渣收集斗，所述浮渣收集斗的下表面设置有布水管，且布水管与旋转支架通过螺栓固定连接，所述布水管的后表面设置有整流板，且整流板与旋转支架通过螺栓固定连接，所述旋转支架的上表面一端通过螺栓固定连接有障碍清理基座，所述障碍清理基座的前表面通过螺栓固定连接有障碍清理电机，所述障碍清理基座的后表面通过轴承转动连接有障碍清理盘，且障碍清理盘与障碍清理电机的一端固定连接，所述障碍清理盘的外表面通过粘胶粘黏固定连接有障碍清理毛刷，所述旋转支架的上表面另一端设置有残渣收集斗，且残渣收集斗与气浮池池体通过螺栓固定连接，所述残渣收集斗的后表面通过螺栓固定连接有排渣管，所述排渣管的后表面通过螺栓固定连接有电机保护罩，所述排渣管的内部包裹有清理转轴，所述清理转轴的一端固定连接有驱动齿轮盘，所述电机保护罩的内部通过螺栓固定连接有驱动电机，所述驱动电机的一端固定连接有驱动齿轮，且驱动齿轮与驱动齿轮盘通过凹槽卡合固定连接。
优选的，所述障碍清理毛刷的倾斜角度为四十五度。
优选的，所述障碍清理盘的直径等于气浮池池体边缘宽度的三倍。
优选的，所述清理转轴的高度为排渣管高度的一点五倍。
优选的，所述驱动齿轮盘的剖面形状为圆形，且驱动齿轮盘的下表面边缘位置处设置有矩形凸起。
与现有技术相比，本实用新型的有益效果是：
(1)通过设计了安装在排渣管内部的清理转轴便于清理排渣管，解决了现有的污水超效浅层气浮池在渣物排出的过程中，渣物不断粘黏与集渣斗的内壁，长期以往极易照成堵塞，从而使得其无法正常使用的问题。
(2)通过设计了安装在旋转支架上表面一端的障碍清理盘和障碍清理毛刷便于清理气浮池池体的边缘位置处，解决了现有的污水超效浅层气浮池在不断旋转的过程中，若其旋转轨道上留有异物便容易损坏其移动轮，甚至卡死移动轮的问题。
