申请日2018.04.26
公开(公告)日2019.03.29
IPC分类号C02F1/28
摘要
本实用新型公开了一种污水处理净化剂投放装置，包括支撑架、注入水净化剂箱、第一螺纹杆、第一电机、皮带轮、皮带、活动板、第二电机、第二螺纹杆、活动块、第三电机、第一齿轮、第三电机、第一中空转轴、第二齿轮、第二中空转轴、气泵和搅拌杆，本实用新型设有第一电机、第一螺纹杆、活动板、第二电机、第二螺纹杆和活动块，能够将净化剂充分投放至污水里，设有第三电机、第一齿轮、第二齿轮、第一中空转轴、第二中空转轴、搅拌杆和气泵，净化剂由第一中空转轴表面的喷液孔喷出，同时进行旋转式曝气，将喷出的净化剂均匀充分向四周扩散，充分与污水接触，同时通过搅拌杆加速污水的搅拌，提高净化剂的吸附效果，从而完成净化剂的投放。
权利要求书

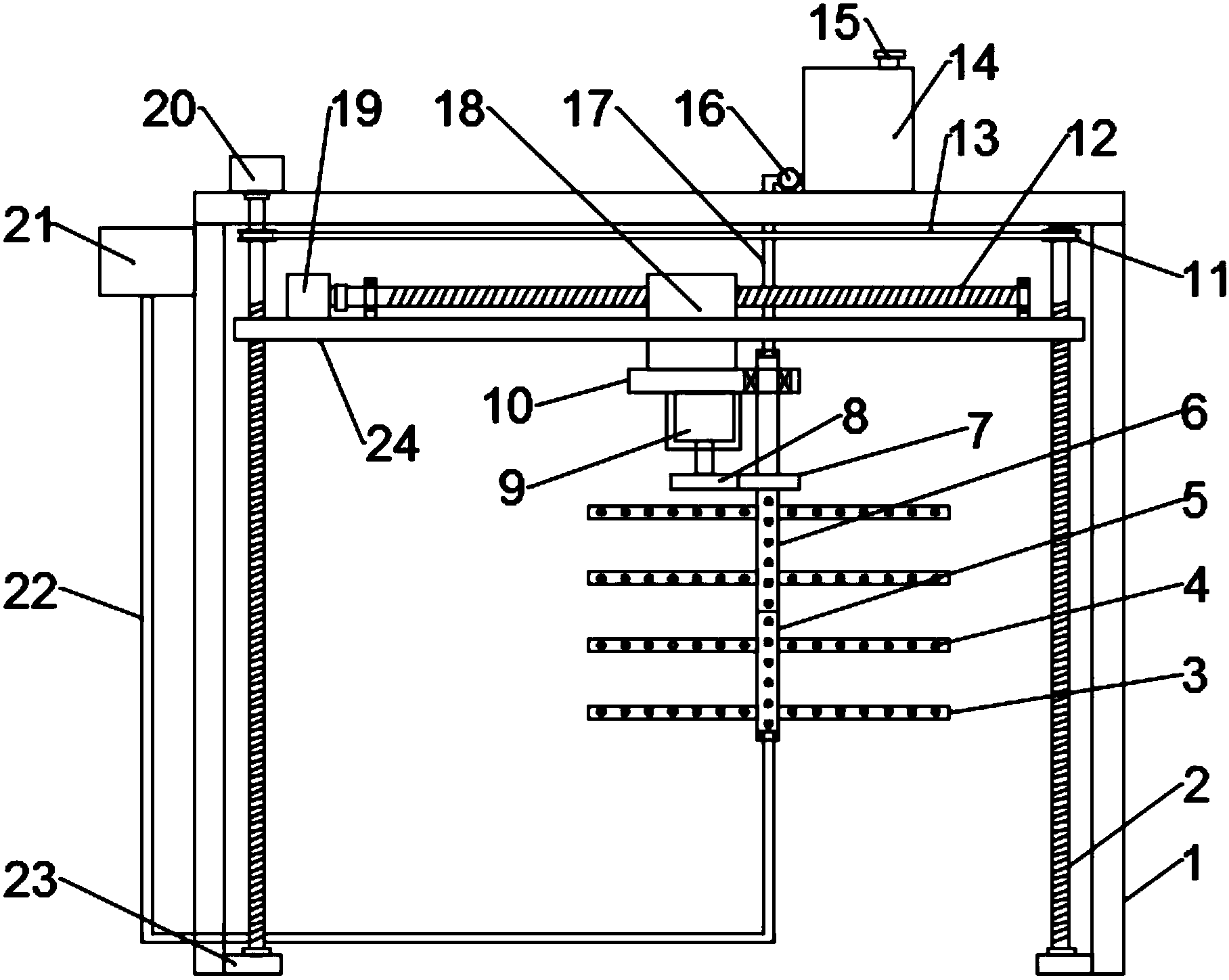

1.一种污水处理净化剂投放装置，包括支撑架(1)和注入水净化剂箱(14)，其特征在于，所述支撑架(1)内部两侧均设有第一螺纹杆(2)，第一螺纹杆(2)底端通过轴承座转动安装于支撑板(23)上，支撑架(1)一侧的第一螺纹杆(2)顶端通过轴承座与支撑架(1)顶部转动连接，支撑架(1)另一侧的第一螺纹杆(2)顶端通过联轴器与第一电机(20)的输出轴固定连接，两根第一螺纹杆(2)上部均安装有皮带轮(11)，两个皮带轮(11)之间连接有皮带(13)，两根第一螺纹杆(2)之间连接有活动板(24)，活动板(24)两端均开设有与第一螺纹杆(2)螺纹配合的内螺纹孔，所述活动板(24)上表面一侧通过螺栓安装有第二电机(19)，第二电机(19)的输出轴通过联轴器与第二螺纹杆(12)固定连接，第二螺纹杆(12)外部套设有活动块(18)，活动块(18)与第二螺纹杆(12)螺纹连接，活动块(18)底部穿过活动板(24)并延伸至活动板(24)下方，活动板(24)上开设有供活动块(18)运动的通槽(25)，活动块(18)底部通过螺丝安装有安装板(10)，安装板(10)底部安装有第三电机(9)，第三电机(9)的输出轴端部固定有第一齿轮(8)，安装板(10)上位于第三电机(9)一侧穿设有第一中空转轴(6)，第一中空转轴(6)通过轴承与安装板(10)转动连接，第一中空转轴(6)中部安装有第二齿轮(7)，第二齿轮(7)与第一齿轮(8)啮合，第一中空转轴(6)顶端穿设有水管(17)，水管(17)通过轴承与第一中空转轴(6)转动连接，水管(17)另一端与注入水净化剂箱(14)一侧底部连接，水管(17)上安装有增压泵(16)，所述第一中空转轴(6)表面等距开设有多个喷液孔，第一中空转轴(6)底端焊接有第二中空转轴(5)，第二中空转轴(5)表面等距开设有多个喷气孔，第二中空转轴(5)底端穿设有气管(22)，气管(22)通过轴承与第二中空转轴(5)转动连接，气管(22)另一端穿过支撑架(1)侧壁下部并与气泵(21)连接，气泵(21)通过螺栓安装于支撑架(1)上，所述第一中空转轴(6)和第二中空转轴(5)表面均等距固定有多组搅拌杆(3)，搅拌杆(3)上等距开设有多个通孔(4)。
2.根据权利要求1所述的污水处理净化剂投放装置，其特征在于，所述支撑板(23)焊接于支撑架(1)底部。
3.根据权利要求1所述的污水处理净化剂投放装置，其特征在于，所述第一电机(20)通过螺栓安装于支撑架(1)顶部。
4.根据权利要求1所述的污水处理净化剂投放装置，其特征在于，所述第二螺纹杆(12)通过轴承转动安装于两块固定板上，固定板焊接于活动板(24)上。
5.根据权利要求1所述的污水处理净化剂投放装置，其特征在于，所述第三电机(9)外部设有防水盒。
6.根据权利要求1所述的污水处理净化剂投放装置，其特征在于，所述注入水净化剂箱(14)安装于支撑架(1)顶部，注入水净化剂箱(14)顶部设有补液口(15)。
说明书
一种污水处理净化剂投放装置
技术领域
本实用新型涉及水处理设备技术领域，具体是一种污水处理净化剂投放装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程;污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。在净化剂投放在污水内的过程中存在很多的问题，如现有的一些净化剂在投放过程中，可能污水内的净化剂分布不均，一方面影响污水的处理净化过程，另一方面影响净化剂的净化效率，降低净化剂的使用效果，不便于使用。
实用新型内容
本实用新型的目的在于提供一种污水处理净化剂投放装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理净化剂投放装置，包括支撑架和注入水净化剂箱，所述支撑架内部两侧均设有第一螺纹杆，第一螺纹杆底端通过轴承座转动安装于支撑板上，支撑架一侧的第一螺纹杆顶端通过轴承座与支撑架顶部转动连接，支撑架另一侧的第一螺纹杆顶端通过联轴器与第一电机的输出轴固定连接，两根第一螺纹杆上部均安装有皮带轮，两个皮带轮之间连接有皮带，两根第一螺纹杆之间连接有活动板，活动板两端均开设有与第一螺纹杆螺纹配合的内螺纹孔，所述活动板上表面一侧通过螺栓安装有第二电机，第二电机的输出轴通过联轴器与第二螺纹杆固定连接，第二螺纹杆外部套设有活动块，活动块与第二螺纹杆螺纹连接，活动块底部穿过活动板并延伸至活动板下方，活动板上开设有供活动块运动的通槽，活动块底部通过螺丝安装有安装板，安装板底部安装有第三电机，第三电机的输出轴端部固定有第一齿轮，安装板上位于第三电机一侧穿设有第一中空转轴，第一中空转轴通过轴承与安装板转动连接，第一中空转轴中部安装有第二齿轮，第二齿轮与第一齿轮啮合，第一中空转轴顶端穿设有水管，水管通过轴承与第一中空转轴转动连接，水管另一端与注入水净化剂箱一侧底部连接，水管上安装有增压泵，所述第一中空转轴表面等距开设有多个喷液孔，第一中空转轴底端焊接有第二中空转轴，第二中空转轴表面等距开设有多个喷气孔，第二中空转轴底端穿设有气管，气管通过轴承与第二中空转轴转动连接，气管另一端穿过支撑架侧壁下部并与气泵连接，气泵通过螺栓安装于支撑架上，所述第一中空转轴和第二中空转轴表面均等距固定有多组搅拌杆，搅拌杆上等距开设有多个通孔。
作为本实用新型进一步的方案：所述支撑板焊接于支撑架底部。
作为本实用新型进一步的方案：所述第一电机通过螺栓安装于支撑架顶部。
作为本实用新型进一步的方案：所述第二螺纹杆通过轴承转动安装于两块固定板上，固定板焊接于活动板上。
作为本实用新型进一步的方案：所述第三电机外部设有防水盒。
作为本实用新型进一步的方案：所述注入水净化剂箱安装于支撑架顶部，注入水净化剂箱顶部设有补液口。
与现有技术相比，本实用新型的有益效果是：本实用新型设有第一电机、第一螺纹杆、活动板、第二电机、第二螺纹杆和活动块，能够将净化剂充分投放至污水里，不管是水面还是水底，都能够完成投放，设有第三电机、第一齿轮、第二齿轮、第一中空转轴、第二中空转轴、搅拌杆和气泵，第三电机带动第一齿轮转动，第一齿轮通过第二齿轮带动第一中空转轴转动，第一中空转轴带动第二中空转轴转动，第一中空转轴和第二中空转轴带动其上的搅拌杆转动，同时，增压泵和气泵工作，将注入水净化剂箱中的净化剂泵入水管中，然后由第一中空转轴表面的喷液孔喷出，气泵将空气吸入气管中，然后空气由第二中空转轴表面的喷气孔喷出，进行旋转式曝气，将喷出的净化剂均匀充分向四周扩散，充分与污水接触，同时通过搅拌杆加速污水的搅拌，提高净化剂的吸附效果，从而完成净化剂的投放。
