申请日2018.04.26
公开(公告)日2019.03.01
IPC分类号B01D36/04; C02F9/02
摘要
本实用新型公开了一种污水处理用精密过滤装置，包括底座，底座的上表面从左至右依次固定连接有沉淀室、增压泵和过滤室，沉淀室和过滤室之间通过导管连通，且增压泵的输出端与导管连通，沉淀室的上侧内壁中设有轴承，轴承的内圈转动连接有丝杆，丝杆为中空结构且与沉淀室下侧内壁转动连接，丝杆上开设有若干个均匀分布的通水孔，位于沉淀室外侧的丝杆上固定套设有第一齿轮，沉淀室的上侧壁设有伺服驱动电机，且伺服驱动电机的输出轴连接有与第一齿轮相匹配的第二齿轮，沉淀室的上侧壁设有水箱，且水箱的下表面固定连接有水泵，水泵的输出端连接有出水管。本实用新型结构简单，操作方便，提高污水处理的质量以及过滤的效率。
权利要求书

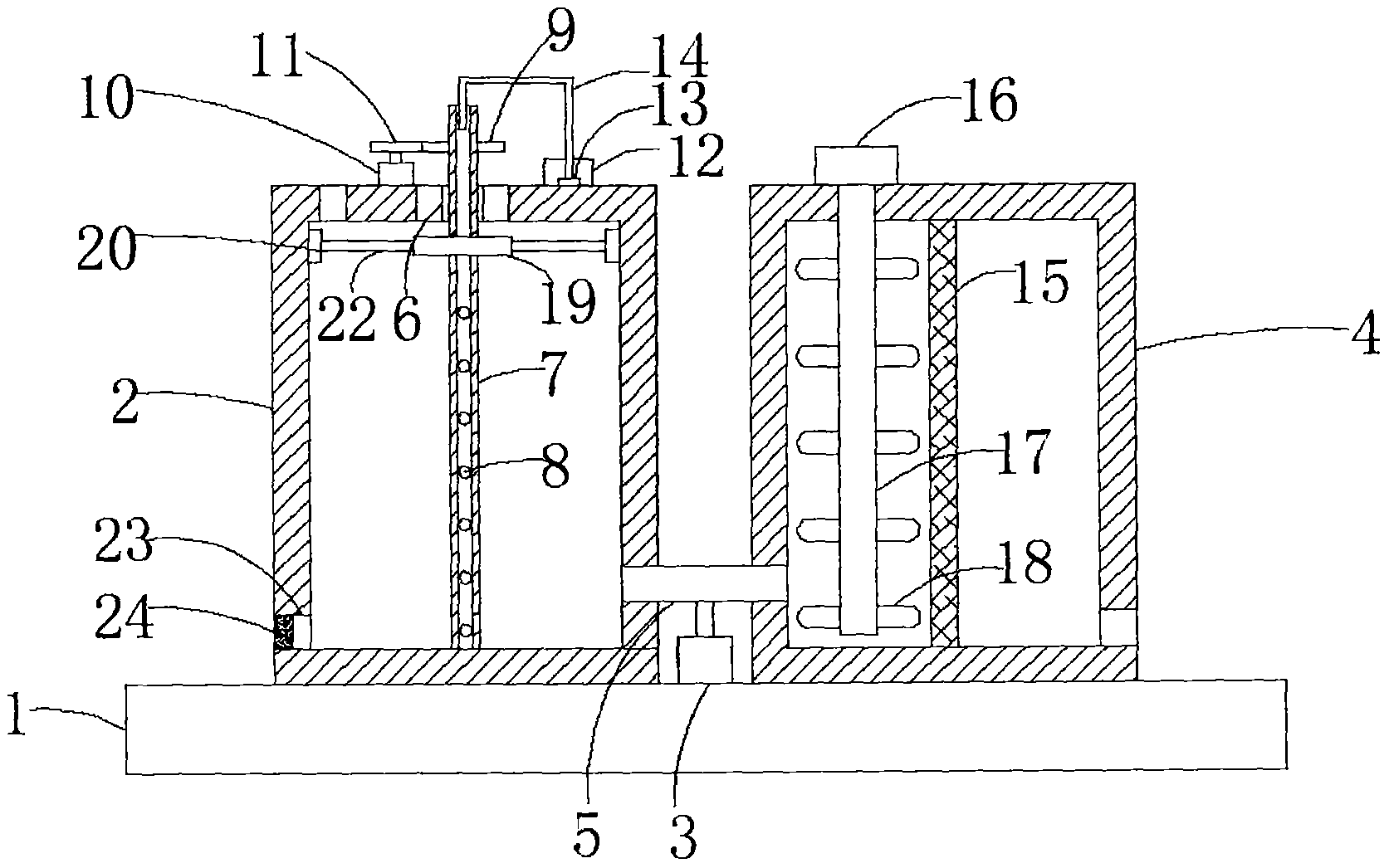

1.一种污水处理用精密过滤装置，包括底座(1)，其特征在于，所述底座(1)的上表面从左至右依次固定连接有沉淀室(2)、增压泵(3)和过滤室(4)，所述沉淀室(2)和过滤室(4)之间通过导管(5)连通，且增压泵(3)的输出端与导管(5)连通，所述沉淀室(2)的上侧内壁中设有轴承(6)，所述轴承(6)的内圈转动连接有丝杆(7)，所述丝杆(7)为中空结构且与沉淀室(2)下侧内壁转动连接，所述丝杆(7)上开设有若干个均匀分布的通水孔(8)，位于所述沉淀室(2)外侧的丝杆(7)上固定套设有第一齿轮(9)，所述沉淀室(2)的上侧壁设有伺服驱动电机(10)，且伺服驱动电机(10)的输出轴连接有与第一齿轮(9)相匹配的第二齿轮(11)，所述沉淀室(2)的上侧壁设有水箱(12)，且水箱(12)的下表面固定连接有水泵(13)，所述水泵(13)的输出端连接有出水管(14)，所述出水管(14)远离水泵(13)的一端贯穿水箱(12)的顶部并与丝杆(7)的上侧壁转动连接，所述过滤室(4)的内腔设有精密过滤膜(15)，所述过滤室(4)的顶部固定连接有电机(16)，所述电机(16)的输出端通过联轴器连接有搅拌杆(17)，所述搅拌杆(17)贯穿过滤室(4)的顶部并向内腔延伸，所述搅拌杆(17)上固定连接有若干个均匀分布的搅拌叶(18)。
2.根据权利要求1所述的一种污水处理用精密过滤装置，其特征在于，所述丝杆(7)上套设有与丝杆(7)相匹配的丝杆螺母(19)，所述沉淀室(2)的侧壁上分别滑动连接有两个相对称的第一刮板(20)和两个相对称的第二刮板(21)，两个所述第一刮板(20)和两个第二刮板(21)相对的一侧侧壁均通过固定杆(22)与丝杆螺母(19)的侧壁固定连接。
3.根据权利要求1所述的一种污水处理用精密过滤装置，其特征在于，所述导管(5)与沉淀室(2)和过滤室(4)的连接处均设有密封垫圈。
4.根据权利要求2所述的一种污水处理用精密过滤装置，其特征在于，所述第一刮板(20)和第二刮板(21)上均设有刮垫。
5.根据权利要求1所述的一种污水处理用精密过滤装置，其特征在于，所述沉淀室(2)靠近底部的左侧壁开设有排污口(23)，所述排污口(23)内设有排污阀(24)。
6.根据权利要求1所述的一种污水处理用精密过滤装置，其特征在于，所述通水孔(8)中均设有喷嘴。
说明书
一种污水处理用精密过滤装置
技术领域
本实用新型涉及精密过滤技术领域，尤其涉及一种污水处理用精密过滤装置。
背景技术
污水处理是为了使污水达到再次使用的水质要求，对其进行净化的过程，按污水来源分类，污水处理一般分为生产污水处理和生活污水处理，生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，污水来源很杂，水质各种各样，污水处理时需要用一种精密过滤装置，保证污水过滤的更干净。
目前的污水处理用精密过滤装置，通常先将污水进行沉淀，然后再将沉淀后的污水进行精密过滤，从而达到污水处理的目的，现有的精密过滤装置在沉淀过程中，沉淀室内的杂质清理不干净，长时间使用会影响污水处理的质量，而且污水中的杂质因为重力作用，会集中在过滤室的底部，影响精密过滤的效率。
实用新型内容
本实用新型的目的是为了解决现有技术中污水过滤不干净以及过滤效率低的问题，而提出的一种污水处理用精密过滤装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理用精密过滤装置，包括底座，所述底座的上表面从左至右依次固定连接有沉淀室、增压泵和过滤室，所述沉淀室和过滤室之间通过导管连通，且增压泵的输出端与导管连通，所述沉淀室的上侧内壁中设有轴承，所述轴承的内圈转动连接有丝杆，所述丝杆为中空结构且与沉淀室下侧内壁转动连接，所述丝杆上开设有若干个均匀分布的通水孔，位于所述沉淀室外侧的丝杆上固定套设有第一齿轮，所述沉淀室的上侧壁设有伺服驱动电机，且伺服驱动电机的输出轴连接有与第一齿轮相匹配的第二齿轮，所述沉淀室的上侧壁设有水箱，且水箱的下表面固定连接有水泵，所述水泵的输出端连接有出水管，所述出水管远离水泵的一端贯穿水箱的顶部并与丝杆的上侧壁转动连接，所述过滤室的内腔设有精密过滤膜，所述过滤室的顶部固定连接有电机，所述电机的输出端通过联轴器连接有搅拌杆，所述搅拌杆贯穿过滤室的顶部并向内腔延伸，所述搅拌杆上固定连接有若干个均匀分布的搅拌叶。
优选的，所述丝杆上套设有与丝杆相匹配的丝杆螺母，所述沉淀室的侧壁上分别滑动连接有两个相对称的第一刮板和两个相对称的第二刮板，两个所述第一刮板和两个第二刮板相对的一侧侧壁均通过固定杆与丝杆螺母的侧壁固定连接。
优选的，所述导管与沉淀室和过滤室的连接处均设有密封垫圈。
优选的，所述第一刮板和第二刮板上均设有刮垫。
优选的，所述沉淀室靠近底部的左侧壁开设有排污口，所述排污口内设有排污阀。
优选的，所述通水孔中均设有喷嘴。
与现有技术相比，本实用新型提供了一种污水处理用精密过滤装置，具备以下有益效果：
1、该污水处理用精密过滤装置，通过设置沉淀室、轴承、丝杆、丝杆螺母、第一齿轮、第二齿轮、通水孔、伺服驱动电机、水箱、水泵、出水管、固定杆、第一刮板、第二刮板、排污口和排污阀，沉淀室进行清洗时，启动水箱中的水泵，将水通入中空结构的丝杆内部，丝杆上的通水孔将水排出，清洗沉淀室，启动伺服驱动电机，与伺服驱动电机输出端连接的第二齿轮带动丝杆螺母上的第一齿轮转动，丝杆与轴承内圈以及沉淀室的底部转动连接，从而带动丝杆螺母向下运动，丝杆螺母带动与固定杆相连接的两个第一刮板和两个第二刮板向下运动，控制伺服驱动电机转动方向，从而使第一刮板和第二刮板上下运动，清洗沉淀室内的杂质，打开排污口中的排污阀，将杂质清理出去，提高精密过滤装置污水处理的质量。
2、该污水处理用精密过滤装置，通过设置增压泵、导管、过滤室、精密过滤膜、电机、搅拌杆和搅拌叶，沉淀后的污水进行过滤时，通过启动增压泵，将沉淀室内的污水通过导管注入过滤室，启动电机，带动搅拌杆上的搅拌叶转动，将需要过滤的污水混合均匀，提高精密过滤膜的过滤效率。
装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型结构简单，操作方便，提高污水处理的质量以及过滤的效率。
