申请日2018.04.26
公开(公告)日2019.03.01
IPC分类号C02F1/52; B01D21/02; B01D21/24; B02C18/36
摘要
本实用新型涉及一种种带有升降破碎功能的污水处理器，其特征在于：包括底座、固定滚轮、沉淀池、沉渣收集箱转轴、盖板、滑板、底板、推块、伸缩杆一、垃圾收集池、伸缩杆二、固定板、推板、出料板、卡块、卡槽、主动轴、从动轴、传送带、绞碎池、丝杆柜、丝杆电机、滑块、连接轴、齿轮、轮齿架和铰刀，所述底座底部设置有所述固定滚轮，所述固定滚轮包含滚轮座、上滑板、下滑板、菱形旋块、滑柱、L型杆、滑槽和滚轮，所述滚轮座与所述底座相连接，所述滚轮座(201)底部左右两端设置有开口。该装置解决了无法很方便的对污水处理器进行移动和固定，对污水中的固定垃圾粉碎不够彻底，不能方便的对污水进行固液分离的问题。
权利要求书

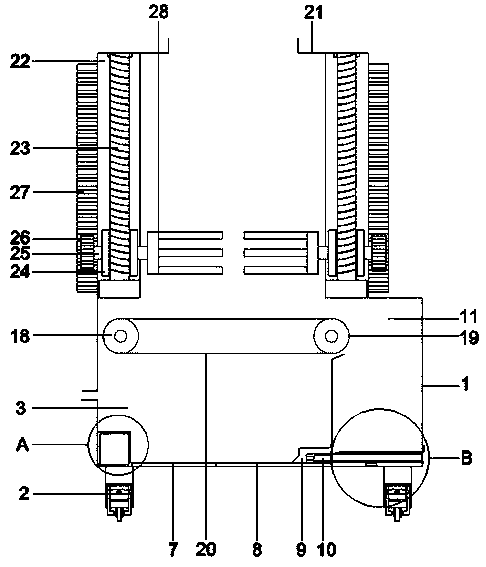

1.一种带有升降破碎功能的污水处理器，其特征在于：包括底座(1)、固定滚轮(2)、沉淀池(3)、沉渣收集箱(4)、转轴(5)、盖板(6)、滑板(7)、底板(8)、推块(9)、伸缩杆一(10)、垃圾收集池(11)、伸缩杆二(12)、固定板(13)、推板(14)、出料板(15)、卡块(16)、卡槽(17)、主动轴(18)、从动轴(19)、传送带(20)、绞碎池(21)、丝杆柜(22)、丝杆电机(23)、滑块(24)、连接轴(25)、齿轮(26)、轮齿架(27)和铰刀(28)，所述底座(1)底部设置有所述固定滚轮(2)，所述固定滚轮(2)包含滚轮座(201)、上滑板(202)、下滑板(203)、菱形旋块(204)、滑柱(205)、L型杆(206)、滑槽(207)和滚轮(208)，所述滚轮座(201)与所述底座(1)相连接，所述滚轮座(201)底部左右两端设置有开口，所述滚轮座(201)内部设置有所述上滑板(202)，所述上滑板(202)下方设置有所述下滑板(203)，所述下滑板(203)上设置有开口，所述菱形旋块(204)通过连杆转动设置于所述滚轮座(201)内部，所述菱形旋块(204)设置于所述上滑板(202)和所述下滑板(203)之间，所述菱形旋块(204)与伺服电机相连接，所述菱形旋块(204)左右两端分别转动设置有所述滑柱(205)，所述滚轮座(201)内部左右两侧分别设置有所述L型杆(206)，所述L型杆(206)上端设置有滑槽(207)，所述滑槽(207)设置于所述上滑板(202)和所述下滑板(203)之间，所述滑柱(205)与所述滑槽(207)滑动连接，所述L型杆(206)底部分别穿透所述下滑板(203)和所述滚轮座(201)上的开口，所述滚轮(208)设置于所述滚轮座(201)底部，所述滚轮(208)位于两个所述L型杆(206)之间，所述底座(1)内部左侧设置有所述沉淀池(3)，所述沉淀池(3)内部设置有所述沉渣收集箱(4)，所述沉渣收集箱(4)设置于所述沉淀池(3)左侧底部，所述沉渣收集箱(4)左侧设置有沉渣出口，所述沉渣收集箱(4)右侧设置有开口，所述沉渣收集箱(4)上的开口底端设置有所述转轴(5)，所述转轴(5)上分别转动设置有所述盖板(6)和所述滑板(7)，所述盖板(6)和所述滑板(7)固定连接，所述滑板(7)右侧设置有所述底板(8)，所述底板(8)上设置有所述推块(9)，所述推块(9)通过所述伸缩杆一(10)与所述沉淀池(3)右侧壁连接，所述沉淀池(3)右侧设置有所述垃圾收集池(11)，所述垃圾收集池(11)内部设置有所述伸缩杆二(12)，所述伸缩杆二(12)设置于所述垃圾收集池(11)底部左侧，所述固定板(13)设置于所述伸缩杆二(12)上方，所述固定板(13)外套设有所述推板(14)，所述推板(14)下表面跟所述伸缩杆二(12)固定连接，所述出料板(15)设置于所述垃圾收集池(11)右侧壁，所述出料板(15)上设置有所述卡块(16)，所述卡槽(17)设置于所述垃圾收集池(11)右侧外壁于所述出料板(15)上方，所述底座(1)内于所述沉淀池(3)上方通过连杆设置有所述主动轴(18)，所述主动轴(18)与电机相连接，所述垃圾收集池(11)上方通过连杆设置有所述从动轴(19)，所述主动轴(18)和所述从动轴(19)之间套设有所述传送带(20)，所述传送带(20)上设置有透水孔，所述底座(1)上表面设置有所述绞碎池(21)，所述绞碎池(21)上表面设置有进水口，所述绞碎池(21)与所述底座(1)相连通，所述绞碎池(21)左右两侧分别设置有所述丝杆柜(22)，所述丝杆柜(22)左右两侧分别设置有开口，所述丝杆柜(22)内部设置有所述丝杆电机(23)，所述丝杆电机(23)上通过螺纹设置有所述滑块(24)，所述滑块(24)上于所述丝杆电机(23)后侧贯穿设置有所述连接轴(25)，所述连接轴(25)左右两端分别贯穿所述丝杆柜(22)左右两侧壁，所述连接轴(25)位于所述绞碎池(21)外的一端设置有所述齿轮(26)，两个所述丝杆柜(22)远离所述绞碎池(21)的一侧分别设置有所述轮齿架(27)，所述轮齿架(27)上设置有轮齿条，所述齿轮(26)和所述轮齿架(27)上的轮齿条相啮合，所述连接轴(25)位于所述绞碎池(21)内的一端设置铰刀(28)。
2.根据权利要求1所述的带有升降破碎功能的污水处理器，其特征在于：所述盖板(6)的大小与所述沉渣收集箱(4)上开口的大小相同。
3.根据权利要求1所述的带有升降破碎功能的污水处理器，其特征在于：所述主动轴(18)和所述从动轴(19)的水平高度一致。
4.根据权利要求1所述的带有升降破碎功能的污水处理器，其特征在于：所述连接轴(25)通过轴承分别与所述丝杆柜(22)和所述滑块(24)转动连接。
5.根据权利要求1所述的带有升降破碎功能的污水处理器，其特征在于：所述盖板(6)和所述滑板(7)互相垂直。
说明书
一种带有升降破碎功能的污水处理器
技术领域
本实用新型涉及水处理技术领域，具体涉及一种带有升降功能的污水处理器。
背景技术
目前，食品、造纸、钢铁等化工企业生产过程中排放大量的污水，这些污水属于有机废水，这种有机污水需经过处理才能排放到自然界中，否则直接排放到自然界水体中会迅速消耗水中的溶解氧，造成水体缺氧而影响鱼类和其他水生动物的生存，同时污水中的悬浮物易在厌氧条件下分解产生臭气，恶化水质。
然而，传统的污水处理器虽然可以对污水进行净化，但也存在着无法很方便的对污水处理器进行移动和固定，对污水中的固定垃圾粉碎不够彻底，不能方便的对污水进行固液分离，不能方便的取出破碎后的固体垃圾。
实用新型内容
针对现有技术的不足，本实用新型公开了一种带有升降功能的污水处理器，用于解决无法很方便的对污水处理器进行移动和固定，对污水中的固定垃圾粉碎不够彻底，不能方便的对污水进行固液分离，不能方便的取出破碎后的固体垃圾的问题。
具体技术方案如下：
一种带有升降功能的污水处理器，包括底座、固定滚轮、沉淀池、沉渣收集箱、转轴、盖板、滑板、底板、推块、伸缩杆一、垃圾收集池、伸缩杆二、固定板、推板、出料板、卡块、卡槽、主动轴、从动轴、传送带、绞碎池、丝杆柜、丝杆电机、滑块、连接轴、齿轮、轮齿架和铰刀，所述底座底部设置有所述固定滚轮，所述固定滚轮包含滚轮座、上滑板、下滑板、菱形旋块、滑柱、L型杆、滑槽和滚轮，所述滚轮座与所述底座相连接，所述滚轮座底部左右两端设置有开口，所述滚轮座内部设置有所述上滑板，所述上滑板下方设置有所述下滑板，所述下滑板上设置有开口，所述菱形旋块通过连杆转动设置于所述滚轮座内部，所述菱形旋块设置于所述上滑板和所述下滑板之间，所述菱形旋块与伺服电机相连接，所述菱形旋块左右两端分别转动设置有所述滑柱，所述滚轮座内部左右两侧分别设置有所述L型杆，所述L型杆上端设置有滑槽，所述滑槽设置于所述上滑板和所述下滑板之间，所述滑柱与所述滑槽滑动连接，所述L型杆底部分别穿透所述下滑板和所述滚轮座上的开口，所述滚轮设置于所述滚轮座底部，所述滚轮位于两个所述L型杆之间，所述底座内部左侧设置有所述沉淀池，所述沉淀池内部设置有所述沉渣收集箱，所述沉渣收集箱设置于所述沉淀池左侧底部，所述沉渣收集箱左侧设置有沉渣出口，所述沉渣收集箱右侧设置有开口，所述沉渣收集箱上的开口底端设置有所述转轴，所述转轴上分别转动设置有所述盖板和所述滑板，所述盖板和所述滑板固定连接，所述滑板右侧设置有所述底板，所述底板上设置有所述推块，所述推块通过所述伸缩杆一与所述沉淀池右侧壁连接，所述沉淀池右侧设置有所述垃圾收集池，所述垃圾收集池内部设置有所述伸缩杆二，所述伸缩杆二设置于所述垃圾收集池底部左侧，所述固定板设置于所述伸缩杆二上方，所述固定板外套设有所述推板，所述推板下表面跟所述伸缩杆二固定连接，所述出料板设置于所述垃圾收集池右侧壁，所述出料板上设置有所述卡块，所述卡槽设置于所述垃圾收集池右侧外壁于所述出料板上方，所述底座内于所述沉淀池上方通过连杆设置有所述主动轴，所述主动轴与电机相连接，所述垃圾收集池上方通过连杆设置有所述从动轴，所述主动轴和所述从动轴之间套设有所述传送带，所述传送带上设置有透水孔，所述底座上表面设置有所述绞碎池，所述绞碎池与所述底座相连通，所述绞碎池左右两侧分别设置有所述丝杆柜，所述丝杆柜左右两侧分别设置有开口，所述丝杆柜内部设置有所述丝杆电机，所述丝杆电机上通过螺纹设置有所述滑块，所述滑块上于所述丝杆电机后侧贯穿设置有所述连接轴，所述连接轴左右两端分别贯穿所述丝杆柜左右两侧壁，所述连接轴位于所述绞碎池外的一端设置有所述齿轮，两个所述丝杆柜远离所述绞碎池的一侧分别设置有所述轮齿架，所述轮齿架上设置有轮齿条，所述齿轮和所述轮齿架上的轮齿条相啮合，所述连接轴位于所述绞碎池内的一端设置铰刀;
优选的，所述盖板的大小与所述沉渣收集箱上开口的大小相同;
优选的，所述主动轴和所述从动轴的水平高度一致;
优选的，所述连接轴通过轴承分别与所述丝杆柜和所述滑块转动连接;
优选的，所述盖板和所述滑板互相垂直。
有益效果：
本实用新型在安放时，可以通过伺服电机转动菱形旋块，，菱形旋块的旋转会带动滑柱移动，滑柱的移动会带动L型杆移动，但L型杆向两边移动时，此时由于没有L型杆的固定，污水处理器可以通过滚轮进行移动，当移动到合适的位置时，可以通过伺服电机带动L型杆夹紧滚轮，这样的设置可以让使用者方便的对污水处理器进行移动和固定，污水处理器在工作时，启动丝杆电机，此时滑块会在丝杆上滑动，由于连接轴上设置有齿轮，当连接轴随着滑块滑动时，由于齿轮与轮齿架啮合，齿轮会发生旋转，并带动连接轴旋转，连接轴的旋转会带动铰刀的旋转，这样的设置可以对固定垃圾进行更加彻底的绞碎，绞碎后的固液污水进入底座内，由于传送带的设置，污水内被绞碎的固定会通过传送带送入垃圾收集池中，而污水会通过传送带上设置的透水孔进入沉淀池内，当需要将固体垃圾清出时，可以控制伸缩杆二将推板从出料板处推出，这样的设置可以方便的对污水中的固体垃圾进行收集和处理，通过控制伸缩杆一推动推块，推块可以将沉淀池底部沉积的污水沉渣推到滑板上，通过电机转动滑板可以将沉渣滑进沉渣收集箱内，这样可以方便的将沉淀池内的沉渣取出，防止因为沉渣过多导致污水处理不够彻底。
