申请日2018.04.26
公开(公告)日2019.03.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种微动力一体化生活污水处理装置，包括：玻璃钢厌氧室体和玻璃钢好氧沉淀室体，在所述玻璃钢厌氧室体内设置有降流区和与降流区下端相互连通的升流区，在所述升流区的中部设置有生物填料层，所述降流区的上端通过第一连接管与格栅池的一侧相连接，在所述格栅池的另一侧设置有进水口，在所述玻璃钢好氧沉淀室体内设置有玻璃钢倒锥形曝气室体，在所述玻璃钢倒锥形曝气室体内设置有曝气区，在所述玻璃钢倒锥形曝气室体和玻璃钢好氧沉淀室体之间设置有锥形沉淀区，所述曝气区和锥形沉淀区的下端相互连通，在所述玻璃钢倒锥形曝气室体的下端设置导流板。
权利要求书

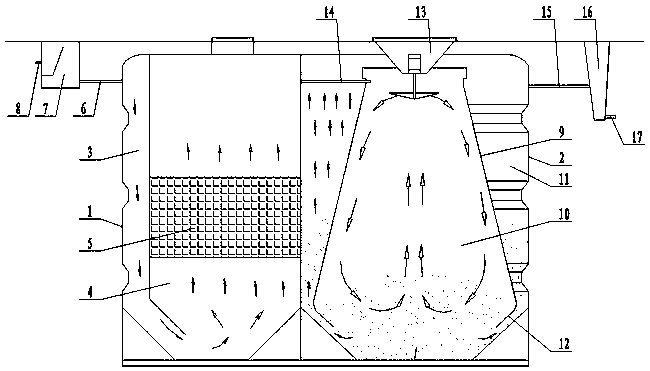

1.微动力一体化生活污水处理装置，其特征在于：包括：玻璃钢厌氧室体(1)和玻璃钢好氧沉淀室体(2)，在所述玻璃钢厌氧室体(1)内设置有降流区(3)和与降流区(3)下端相互连通的升流区(4)，在所述升流区(4)的中部设置有生物填料层(5)，所述降流区(3)的上端通过第一连接管(6)与格栅池(7)的一侧相连接，在所述格栅池(7)的另一侧设置有进水口(8)，在所述玻璃钢好氧沉淀室体(2)内设置有玻璃钢倒锥形曝气室体(9)，在所述玻璃钢倒锥形曝气室体(9)内设置有曝气区(10)，在所述玻璃钢倒锥形曝气室体(9)和玻璃钢好氧沉淀室体(2)之间设置有锥形沉淀区(11)，所述曝气区(10)和锥形沉淀区(11)的下端相互连通，在所述玻璃钢倒锥形曝气室体(9)的下端设置导流板(12)，在所述玻璃钢倒锥形曝气室体(9)的上端设置有曝气装置(13)，所述曝气区(10)的上端通过第二连接管(14)与升流区(4)相互连通，所述锥形沉淀区(11)的上端通过第三连接管(15)与观察池(16)的一侧相连接，在所述观察池(16)的另一侧下端设置有出水口(17)。
说明书
微动力一体化生活污水处理装置
技术领域
本实用新型涉及一种污水处理设备，尤其涉及一种微动力一体化生活污水处理装置。
背景技术
随着人类文明的不断进步和发展，人们对如何能够有效地净化生活污水、工业废水已经越来越重视，这对于摆脱目前全社会面临的尴尬局面，保护水环境，都具有十分重要的影响。现有的污水处理设备主要存在以下几个缺点：一、重量重、不耐腐蚀，不便于安装调节;二、结构排布比较分散，占地面积比较大，浪费空间资源，不利于保温;三、自动化程度低，运行不稳定;四、污泥清理比较频繁，污泥臭味大，容易造成二次污染;五、需要不停曝气，能耗高，运行费用高;六、出水浊度比较高，BOD去除率低，脱氮率低，处理效果差。
实用新型内容
本实用新型所要解决的技术问题是：提供一种处理效果好的微动力一体化生活污水处理装置。
为了解决上述技术问题，本实用新型采用的技术方案是：微动力一体化生活污水处理装置，包括：玻璃钢厌氧室体和玻璃钢好氧沉淀室体，在所述玻璃钢厌氧室体内设置有降流区和与降流区下端相互连通的升流区，在所述升流区的中部设置有生物填料层，所述降流区的上端通过第一连接管与格栅池的一侧相连接，在所述格栅池的另一侧设置有进水口，在所述玻璃钢好氧沉淀室体内设置有玻璃钢倒锥形曝气室体，在所述玻璃钢倒锥形曝气室体内设置有曝气区，在所述玻璃钢倒锥形曝气室体和玻璃钢好氧沉淀室体之间设置有锥形沉淀区，所述曝气区和锥形沉淀区的下端相互连通，在所述玻璃钢倒锥形曝气室体的下端设置导流板，在所述玻璃钢倒锥形曝气室体的上端设置有曝气装置，所述曝气区的上端通过第二连接管与升流区相互连通，所述锥形沉淀区的上端通过第三连接管与观察池的一侧相连接，在所述观察池的另一侧下端设置有出水口。
本实用新型的优点是：上述微动力一体化生活污水处理装置，各室体采用玻璃钢制成，耐腐蚀、重量轻、易于安装调试，施工周期短，使用寿命长，结构紧凑、埋于地下、有利于保温、在寒冷冬季零下30℃仍可正常运行，自动化程度高、运行稳定、便于维护运行管理，只需半年清一次污泥、污泥量少、臭味小、不造成二次污染，不用药剂、间歇式曝气、能耗低，运行费用低，BOD去除率达到80%-90%，脱氮率高，处理效果好，出水浊度1NTU左右，感官上和自来水差不多，清澈透明，给水的回收利用创造了条件，机动灵活。
