申请日2018.04.25
公开(公告)日2019.01.22
IPC分类号C02F3/00
摘要
本实用新型揭示了一种水处理载体，包括堆积式生物膜载体和悬挂式生物膜载体，堆积式生物膜载体为空心结构，且多个堆积式生物膜载体从内至外依次排列设置，悬挂式生物膜载体的两端分别连接相邻的两个堆积式生物膜载体，其中，堆积式生物膜载体内外侧表面均为凹凸面结构，并且，每个堆积式生物膜载体上均设置有气孔，有利于提升挂膜率。
权利要求书

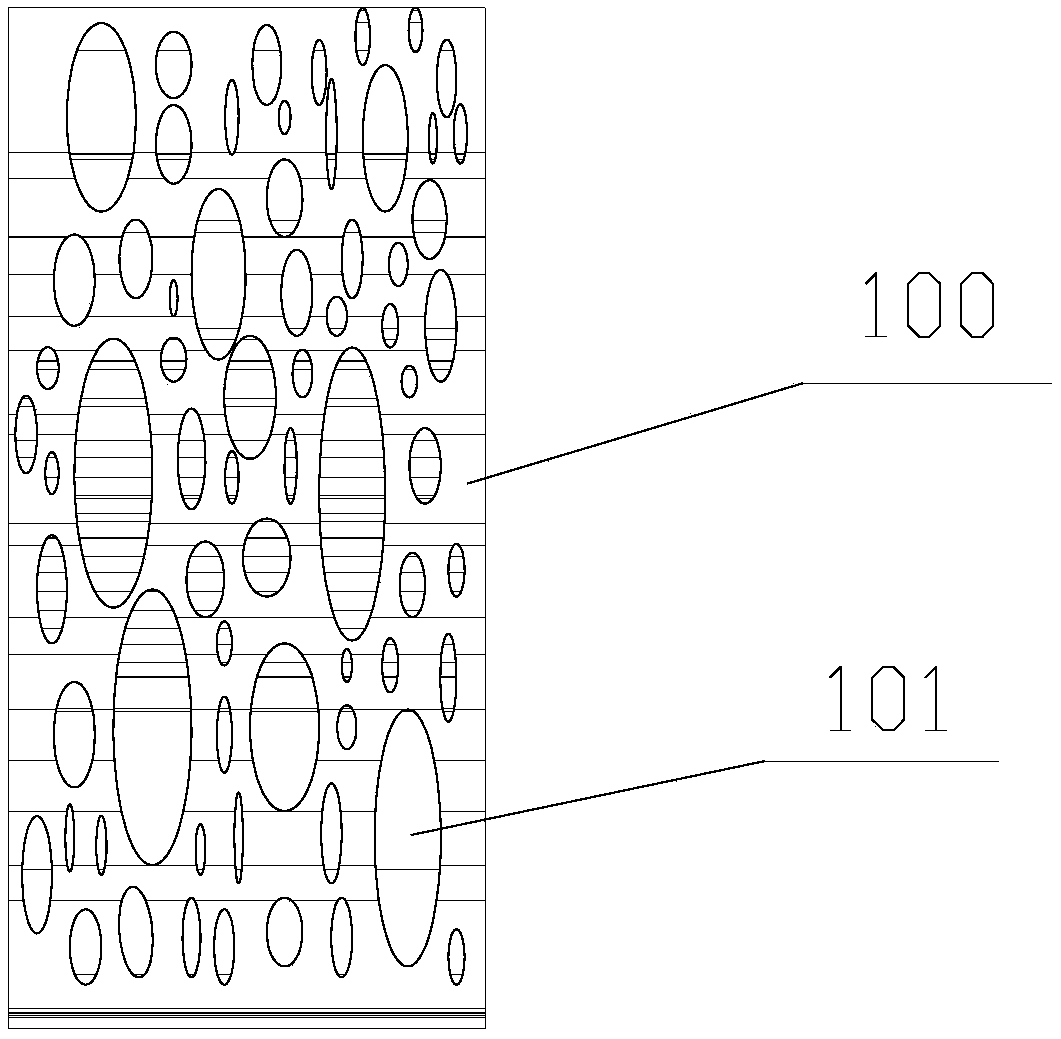

1.一种水处理载体，其特征在于，包括多个堆积式生物膜载体(100)，所述堆积式生物膜载体(100)为空心结构，且多个所述堆积式生物膜载体(100)从内至外依次排列设置，每个相邻的两个所述堆积式生物膜载体(100)之间连接有筋板，并且，每个所述堆积式生物膜载体(100)上均设置有气孔(101)。
2.如权利要求1所述的水处理载体，其特征在于，还包括悬挂式生物膜载体(200)，所述悬挂式生物膜载体(200)的两端分别连接相邻的两个所述堆积式生物膜载体(100)。
3.如权利要求1所述的水处理载体，其特征在于，所述堆积式生物膜载体(100)内外侧表面均为凹凸面结构。
4.如权利要求1所述的水处理载体，其特征在于，所述筋板在所述堆积式生物膜载体(100)长度方向上延伸。
5.如权利要求1所述的水处理载体，其特征在于，多个所述堆积式生物膜载体(100)的形状相同。
6.如权利要求1所述的水处理载体，其特征在于，多个所述堆积式生物膜载体(100)的形状不相同。
7.如权利要求5或6任一项所述的水处理载体，其特征在于，所述堆积式生物膜载体(100)的横截面呈方形、圆形或三角形。
8.如权利要求2所述的水处理载体，其特征在于，多个所述悬挂式生物膜载体(200)沿着所述堆积式生物膜载体(100)长度方向呈螺旋形排列。
9.如权利要求1所述的水处理载体，其特征在于，相邻的两个所述堆积式生物膜载体(100)之间的距离，从内至外依次递增。
10.如权利要求1所述的水处理载体，其特征在于，所述堆积式生物膜载体(100)为聚氨酯泡沫材料制成。
说明书
一种水处理载体
技术领域
本实用新型涉及一种水处理载体。
背景技术
水处理载体是生物膜技术的核心，是微生物栖息的场所。载体的表面生长生物膜，生物膜的新陈代谢过程使污水得利净化。载体的性能直接影响着生物接触氧化技术的效果和经济上的合理性，因而载体的选择是生物接触氧化技术的关键。
目前，水处理载体种类多样，包括聚丙烯酰胺凝胶载体、聚乙二醇凝胶载体、聚乙烯醇凝胶载体以及海藻酸凝胶载体等含水凝胶载体(非多孔质)等，是通过将动植物细胞及微生物包埋固定在凝胶中而使用的载体。另一方面，还包括聚氨酯载体、纤维素载体、聚丙烯载体、聚乙烯醇缩甲醛载体以及陶瓷载体等多孔质载体(非含水凝胶)等，是通过在多孔质表面吸附固定动植物细胞及微生物的表面结合型载体。
但是现有的水处理载体由于受形状结构的限制，其比表面积都较小，因此，水处理载体存在负荷量不高、水处理效果一般等缺陷。
实用新型内容
本实用新型提供了一种水处理载体，克服了现有技术的困难，开创了一种结构简单、比表面大的水处理载体。
本实用新型提供了一种水处理载体，包括：
包括多个堆积式生物膜载体，所述堆积式生物膜载体为空心结构，且多个所述堆积式生物膜载体从内至外依次排列设置，每个相邻的两个所述堆积式生物膜载体之间连接有筋板，并且，每个所述堆积式生物膜载体上均设置有气孔。
进一步，还包括悬挂式生物膜载体，所述悬挂式生物膜载体的两端分别连接相邻的两个所述堆积式生物膜载体。
进一步，所述堆积式生物膜载体内外侧表面均为凹凸面结构。
进一步，所述筋板在所述堆积式生物膜载体长度方向上延伸。
进一步，多个所述堆积式生物膜载体的形状相同。
进一步，多个所述堆积式生物膜载体的形状不相同。
进一步，所述堆积式生物膜载体的横截面呈方形、圆形或三角形。
进一步，多个所述悬挂式生物膜载体沿着所述堆积式生物膜载体长度方向呈螺旋形排列。
进一步，相邻的两个所述堆积式生物膜载体之间的距离，从内至外依次递增。
进一步，所述堆积式生物膜载体为聚氨酯泡沫材料制成。
由于采用了上述技术，本实用新型具有以下优点：
本实用新型的水处理载体包括堆积式生物膜载体和悬挂式生物膜载体，该堆积式生物膜载体内外侧表面为凹凸结构，并且其上设置有多个气孔，有利于提升挂膜率。悬挂式生物膜载体连接相邻的两个堆积式生物膜载体，不仅起到连接的作用，还能吸附微生物。
以下结合附图及实施例进一步说明本实用新型。
