申请日2018.04.25
公开(公告)日2019.01.08
IPC分类号B01D36/04; C02F9/02
摘要
本实用新型公开了一种污水处理分离池，包括顶端开口的池体，所述池体的底端为锥形，池体的两侧侧壁上均开有通孔，通孔内滑动密封连接有水平设置的闸板，闸板的一端延伸至池体的外部连接有安装板，池体的两侧侧壁上均通过螺钉安装有两个对称设置的气缸，同一端的两个气缸的活塞杆均连接有同一个安装板，所述池体的底端侧壁中间位置通过螺钉安装有电动机，电动机的输出轴连接有转轴，池体的底端侧壁上设有导液腔，转轴的一端穿过导液腔连接有池体的内部，转轴的两侧侧壁上均焊接有连接架。本实用新型能够对池体内的沉淀物进行收集过滤，将其中的水分再次导入池体内，同时能够对池体的内壁进行清洁，清洗干净，使得沉淀物清洁彻底。
权利要求书

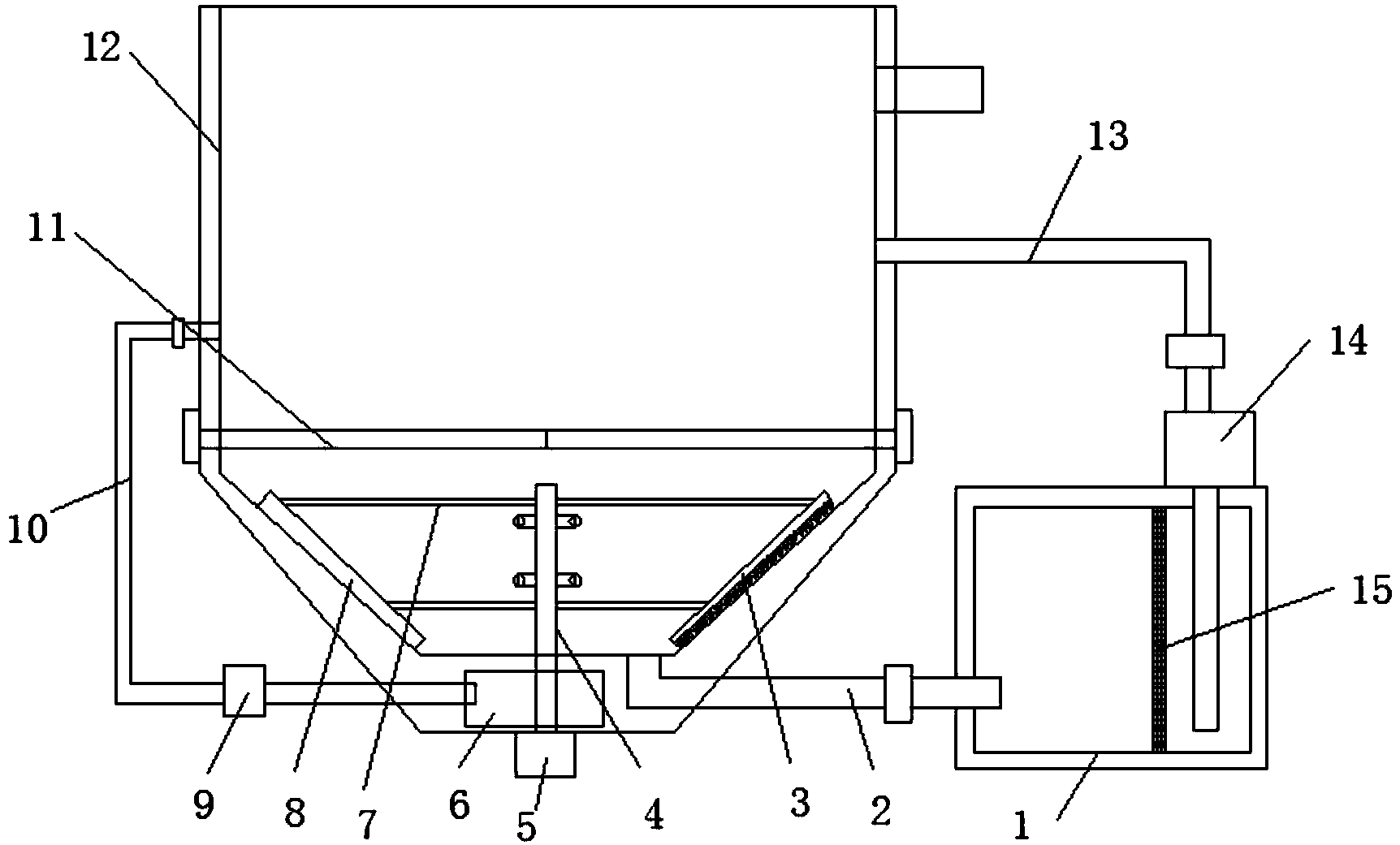

1.一种污水处理分离池，包括顶端开口的池体(12)，其特征在于，所述池体(12)的底端为锥形，池体(12)的两侧侧壁上均开有通孔，通孔内滑动密封连接有水平设置的闸板(11)，闸板(11)的一端延伸至池体(12)的外部连接有安装板(16)，池体(12)的两侧侧壁上均通过螺钉安装有两个对称设置的气缸(17)，同一端的两个气缸(17)的活塞杆均连接有同一个安装板(16)，所述池体(12)的底端侧壁中间位置通过螺钉安装有电动机(5)，电动机(5)的输出轴连接有转轴(4)，池体(12)的底端侧壁上设有导液腔(6)，转轴(4)的一端穿过导液腔(6)连接有池体(12)的内部，转轴(4)的两侧侧壁上均焊接有连接架(7)，一个连接架(7)的一端连接有刮板(8)，另一个连接架(7)的一端连接有清洁刷(3)，刮板(8)和清洁刷(3)均与池体(12)的内壁滑动连接，池体(12)的底端侧壁上连接有导出管(2)，导出管(2)的一端连接有收集箱(1)，收集箱(1)的内部安装有垂直设置的过滤网(15)，过滤网(15)远离导出管(2)的一侧连接有回水管(13)，回水管(13)上安装有第二液泵(14)，第二液泵(14)固定在收集箱(1)的顶端侧壁上，回水管(13)的另一端与池体(12)的内部相连通，且回水管(13)的另一端位于闸板(11)的上方。
2.根据权利要求1所述的一种污水处理分离池，其特征在于，所述转轴(4)为中空结构，转轴(4)的侧壁顶端连接有多个出水喷头(18)，出水喷头(18)位于池体(12)的内部，转轴(4)的侧壁底端设有多个导水孔(19)，导水孔(19)位于导液腔(6)的内部，导液腔(6)的侧壁上连接有导水管(10)，导水管(10)上安装有第一液泵(9)，导水管(10)的一端连接在池体(12)的侧壁上，且导水管(10)的一端位于闸板(11)的上方。
3.根据权利要求1所述的一种污水处理分离池，其特征在于，所述导出管(2)、回水管(13)和导水管(10)上均设有阀门。
4.根据权利要求1所述的一种污水处理分离池，其特征在于，所述转轴(4)与池体(12)的连接处安装有密封圈，密封圈固定在池体(12)上。
5.根据权利要求1所述的一种污水处理分离池，其特征在于，所述闸板(11)的四周侧壁上均开有凹槽，凹槽内嵌入有密封条。
6.根据权利要求1所述的一种污水处理分离池，其特征在于，所述收集箱(1)的一侧侧壁上设有出料口，出料口位于过滤网(15)靠近导出管(2)的一侧，出料口处铰接有密封板。
说明书
一种污水处理分离池
技术领域
本实用新型涉及污水分离技术领域，尤其涉及一种污水处理分离池。
背景技术
通常，污水处理分离装置需要添加絮凝物促进污水中杂质被沉淀，同时通过静置使得污水的杂质进行沉淀，杂质沉淀在分离池底部，清水在沉淀分离池的上方，沉淀分离池的顶部侧壁上连接有出水管，在泵的作用下，清水从出水管排出，进入下步工序。分离池内按由上至下的顺序依次为清水区、泥水分离区和沉淀区，需要对沉淀区的沉淀物进行清除，且沉淀物容易在泥斗的内斜壁上堆积，大大降低了沉淀池的排泥能力，同时污泥长期堆积在斜壁上容易板结，需要对其进行维护，工作量大，为此我们提出一种污水处理分离池。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理分离池。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理分离池，包括顶端开口的池体，所述池体的底端为锥形，池体的两侧侧壁上均开有通孔，通孔内滑动密封连接有水平设置的闸板，闸板的一端延伸至池体的外部连接有安装板，池体的两侧侧壁上均通过螺钉安装有两个对称设置的气缸，同一端的两个气缸的活塞杆均连接有同一个安装板，所述池体的底端侧壁中间位置通过螺钉安装有电动机，电动机的输出轴连接有转轴，池体的底端侧壁上设有导液腔，转轴的一端穿过导液腔连接有池体的内部，转轴的两侧侧壁上均焊接有连接架，一个连接架的一端连接有刮板，另一个连接架的一端连接有清洁刷，刮板和清洁刷均与池体的内壁滑动连接，池体的底端侧壁上连接有导出管，导出管的一端连接有收集箱，收集箱的内部安装有垂直设置的过滤网，过滤网远离导出管的一侧连接有回水管，回水管上安装有第二液泵，第二液泵固定在收集箱的顶端侧壁上，回水管的另一端与池体的内部相连通，且回水管的另一端位于闸板的上方。
优选的，所述转轴为中空结构，转轴的侧壁顶端连接有多个出水喷头，出水喷头位于池体的内部，转轴的侧壁底端设有多个导水孔，导水孔位于导液腔的内部，导液腔的侧壁上连接有导水管，导水管上安装有第一液泵，导水管的一端连接在池体的侧壁上，且导水管的一端位于闸板的上方。
优选的，所述导出管、回水管和导水管上均设有阀门。
优选的，所述转轴与池体的连接处安装有密封圈，密封圈固定在池体上。
优选的，所述闸板的四周侧壁上均开有凹槽，凹槽内嵌入有密封条。
优选的，所述收集箱的一侧侧壁上设有出料口，出料口位于过滤网靠近导出管的一侧，出料口处铰接有密封板。
本实用新型的有益效果：通过收集箱、导出管、闸板、池体、回水管、第二液泵、过滤网、安装板和气缸的设置，能够对池体内的沉淀物进行收集过滤，将其中的水分再次导入池体内;
通过清洁刷、转轴、电动机、导液腔、连接架、刮板、第一液泵、导水管、出水喷头和导水孔的设置，能够对池体的内壁进行清洁，清洗干净，使得沉淀物清洁彻底，本装置能够对池体内的沉淀物进行收集过滤，将其中的水分再次导入池体内，同时能够对池体的内壁进行清洁，清洗干净，使得沉淀物清洁彻底。
